Pokrita streha z mansardno streho z lastnimi rokami -

Če želite povečati uporabno površino hiše, ne da bi porabili čudovite načine, bi morali vsekakor upoštevati projekte s podstrešjem. Izkušnje razvijalcev kažejo, da je to najboljši način za načrtovanje nastanitve v ekonomskem razredu, saj je kvadratni meter življenjskega prostora večkrat cenejši kot v dvonadstropnih stavbah. Obstaja napačno prepričanje, da je mansarda primerna le za sezonsko uporabo v topli sezoni.

Vendar pa je napačna, ker dobro izolirana zlomljena mansardna streha toplo pozimi ohrani, njegova temperatura ni manj udobna kot v ogrevanih prostorih v prvem nadstropju. Tudi brez dodatne toplotne izolacije je podstrešje nekakšna "zračna blazina", ki ohranja optimalno temperaturo znotraj hiše.

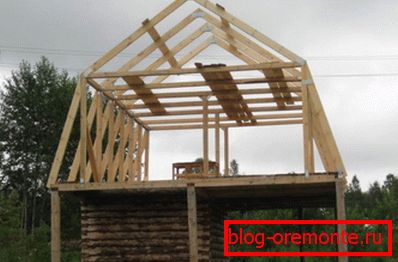

Raftov mansardni strešni sistem

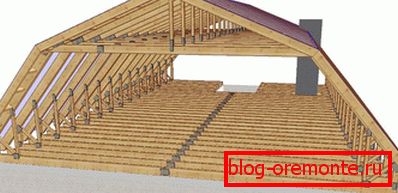

Broken strešni sistem

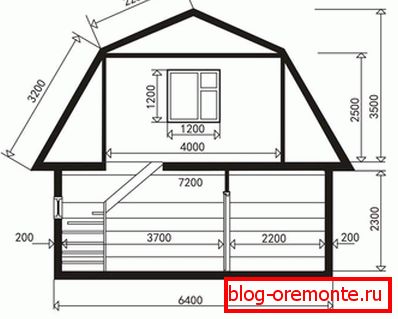

Hiša projekt s poševno streho

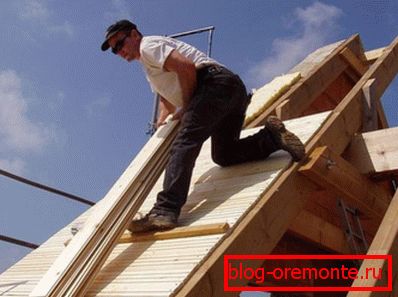

Razčlenjeno strešno podstrešje šteje za tehnično zapleteno strukturo, ki svetuje, da svojo konstrukcijo zaupa profesionalni brigadi. Kljub temu pa oseba, ki pozna strešno kritino z uporabo tradicionalne dvostopenjske strehe, s pomočjo dveh pomožnih delavcev in asistentov lahko zelo dobro obvlada svojo konstrukcijo z lastnimi rokami. Glavna stvar je razumeti, da gre za proces, ki zahteva resen pristop, ki je brezobziren za začetek brez predhodnih izračunov.

Prednosti projektiranja

Seveda se lahko podstrešje opremi tudi z lastnimi rokami z gradnjo navadne trikotne strehe. Ampak zaradi strmine pobočja za učenje stropa, višina takšne strehe mora biti zelo velika. Je neekonomičen in tudi neprimeren, ker streha s spremenljivim kotom nagibov omogoča učinkovitejše upravljanje razpoložljivega prostora. Laskani zgornji del omogoča stropove višje. V skladu z gradbenimi kodami, če je razdalja od tal do grebena skupek manjši od 2,5-2,7 metrov, se soba ne šteje za stanovanjsko, ne more biti imenovana podstrešje, ampak le podstrešje. Zasnova pokvarjene strehe ima naslednje prednosti:

  • Sposobnost opremljanja višjih zgornjih meja.
  • Visoka raven zaščite pred padavinami, vetrom.
  • Preprost spust snega s pobočij.
  • Pomaga pri ohranjanju toplote.
  • Racionalna raba prostora pod streho.

Razlika med trikotnim duom in poševno streho

Spuščena streha s strešnimi okviri

Faze gradnje

Ustvarjanje projekta

Pripravljamo osnutek prelomene strešne kritine za gradnjo lastnih rok, je bolje narediti risbe z različnimi projekcijami, ki bodo v celoti prikazale lokacijo svojih elementov. Glede na dolžino in širino hiše, morate določiti velikost podstrešne sobe, kot tudi streho. Najprej je zgrajena geometrija pobočja:

  • Pomembno je, da izračunate višino grebena, ker je višina prihodnjih stropov odvisna od tega. Upoštevajte, da mora biti od grebena do stropa približno 1,5 m.
  • Naslednji korak je določiti višino stropa. Za udobno uporabo je bolje, da jo položite na nivo 2-2,2 metra. Odvisnost višine stropa podstrešja in kota strehe
  • Opredelitev naklona zgornjega dela naklona. Risba je linija stropa, iz grebena povezave v obe smeri poteka naravnost do križišča s to črto. S pomočjo gonilnika, določi njihov kot, njegovo vrednost je bolje takoj določiti na sliki. Ponavadi je ta parameter v območju 20-30 stopinj.
  • Opredelitev naklona spodnjega dela naklona. Od spodnjih streh na strehi se odtečejo razdalje, enake dolžini previs (40-50 cm). Od konca zgornjega pobočja do te točke je ravna črta. Kot se meri tudi s protitaktorjem, ponavadi ima vrednost 50-60 stopinj.
  • Stene podstrešja so opisane, določene so linearne dimenzije in skupna površina.

Osnutek lomljenega streha z dimenzijami

Zasnova trnovega sistema pokvarjene strehe

Da bi zagotovili pravilnost izračunov projekta, je pomembno, da se natančno opravijo primarne meritve, pa tudi spoštovanje lestvice. Računalniški programi lahko poenostavijo zasnovo, v kateri je dovolj, da vstopi v dimenzije stavbe in želeno vrsto strehe, samodejno opravi preostali del dela. Če ni dostopa do takšne programske opreme, je bolje uporabiti že pripravljene projekte.

Izračun sistema trmov

Športniki - glavni nosilni elementi pokvarjene strešne kritine, nekakšno hrbtenico. Na njih so ogromne obremenitve, zato so jim naložene posebne zahteve. Izbira prečnega prereza nožev ne pride naključno, temveč v skladu z namestitvenim korakom razdalja med nosilci, vrednostjo vetra in snegom. Če se lahko prve tri indikatorje enostavno identificirajo, potem zadnja dva potrebata posebno pojasnilo.

  • Območje Rusije je razdeljeno na 8 območij z različnimi snežnimi obremenitvami. Za vsako posamezno streho se ta vrednost nastavi po kotu njegovih nagibov. Ker je nagib pobočij drugačen, se izračunata dva indikatorja, zato sta zgornji in spodnji špirovec lahko drugačen.
  • Obstaja tudi vetrna cona, ki vključuje tudi 8 območij. S pomočjo koeficienta, ki upošteva višino stavbe, se spremeni vrednost tabele tega indikatorja.
  • Vrednosti teh dveh kazalnikov so povzete, da se določi skupna obremenitev. Okrogle številke morajo biti na velik način, da zagotovijo majhno varnostno stopnjo. Na njih je potreben del plošč določen z referenčnimi tabelami.

Potrebni materiali

Struktura nagnjene poševne strehe

Mount Maurlat

Začetek dela na napravi pokvarjene strešne kritine je namestitev mauerleta, trajnega lesa 100x100 mm ali 150x150 mm Na koncu zunanjih stranskih sten je pritrjen. Njena glavna naloga je razdeliti težo strešne konstrukcije, jo prenesti na temelj in zaščititi zaščito ramp do prevrnitve. Mauerlat je nameščen na zgornjem delu stene na predhodno postavljeni hidroizolaciji, ki se kot zloženi ruberoid uporablja dvakrat ali več plasti posebnega filma.

Načini namestitve kartice

Pritrditev se izvede s kovinskimi čepi, jih je treba namestiti v beton. Če gre za rekonstrukcijo strehe z lastnimi rokami, je pritrjena s sidrnimi vijaki na steno do globine 15-17 cm. Za lesene in lesene hiše se uporabljajo leseni zatiči. Upoštevajte, da je namestitev izvedena z izpiranjem.

Zgraditi trnov sistem

Zgraditi trnov sistem ломаной мансардной крыши происходит в следующей очередности:

  1. Talne talne obloge na vrhu mauerlat. V nekaterih primerih se izvajajo odstranitve tramov zunaj zgradbe. Ta ukrep omogoča razširitev območja podstrešja in oblikovanje dobrih previsov. V tem primeru so gredi pritrjeni na mauerlat od zgoraj. Pri polaganju brez odstranjevanja so nameščeni na vodotesne stene, pritrjeni s pomočjo vogalov na notranjem robu mauerlata.
  2. Točno na sredini stropne žarke označite točko, nad katero se nahaja grebenski sklep. Od nje njene enake razdalje v tej smeri in tej smeri so izpostavljeni stojali. Postaviti jih je treba navpično, zato jih začasno podpirajo podporniki.
  3. Stojala so povezana s pihami. To so neposredne močne palice, ki se pritrdijo na zanesljive kovinske vogale. Zaradi teh dejanj bi morali dobiti obliko v obliki črke "str. Namestitev stojala
  4. Vgrajeni so obešeni špirovci, njihov zgornji del je povezan z regalom, na dnu pa s ploščo ali talnim žarkom. Žleb je izrezan v skodelici, je nameščen na križišču, nato pa se zaviha s kovinsko vezico. Namestitev visečih frezal
  5. Viseče škarje okrepljene s podstavki. To so kotne noge, ki preprečujejo deformacijo špirovcev in prenašajo del bremena na stojalo.
  6. Sredi vleke se zabeleži postavitvena točka glave, navpična vzmetenje na grebenski povezavi, ki nosi svojo težo.
  7. Namesteni so drsniki. Povezani so s kovinsko oblogo ali s sorniki s podložkami. Namestitev drsalnikov
  8. Babica se pritrdi na grebenu, napeta je tako, da teža piha nosi greben pokvarjene strehe.

Izvajanje zgornjih elementov tvori eno trnovo trusko. Ostali so postavljeni na enak način s korakom 60-120 cm.

Pripravljen trnov sistem

Hidroizolacijska in strešna dela

Ko se zaključi samonastavljanje trnovega sistema prekrite strešne kritine, je potrebno organizirati hidroizolacijo. Za to je potreben vodoodporni film ali membrana, ki je običajno izdelana v obliki zvitka.

  • Prvi trak filma je položen na spodnji del špirovcev in zavarovan z nasprotno stranico. Prekrivanje med črtami mora biti najmanj 10-15 cm. Hidroizolacijski špirovci
  • Nato se letev nepredelane plošče nastavi neposredno s tonom, izračunanim glede na širino strešnega materiala. Če je postavljena streha, na primer ondulin ali shingla, je treba ustvariti neprekinjeno oblogo vlage, odpornih na vezane plošče.
  • Če je zaboj pripravljen, lahko nadaljujete pri polaganju strešnega materiala. Začnite ga montirati, od kapi do grebena, nastavite prekrivanje 10-15 cm. Talne obloge iz kovine
  • Zgoraj je križanje strešnih plošč zaprto z grebensko ploščo.

Izbira pritrdilnih elementov glede na vrsto materiala. Za ploščice se uporabljajo pocinkani vijaki z gumijastimi glavami, ki so deformirani v procesu predenja tako, da vodo odporijo na luknjo.

Da bi pospešili postopek, lahko uporabite izvijač. Shingles ali ondulin pritrjujejo nohte dolžine 100 mm. Po zaključku strešne kritine se pripravijo žlebove in prevleke razbljene strešne površine.

Če povzamemo, lahko rečemo, da bo pokrita strešna podstrešja pomagala razširiti območje hiše z lastnimi rokami. Lahko ga zgradite z lastnimi rokami, vendar bo zahteval posebne veščine in stroške, ki bodo nedvomno plačali zase.
