Prezračevanje je najpomembnejši sistem življenjske podpore za objekte, ki se uporabljajo kot stanovanjski, industrijski, trgovski ali upravni. Njegova naloga je odstraniti odpadni zrak, nasičen z ogljikovim dioksidom, onesnažen ali zaplinjen, na cesto. Da bi to naredili, je cevovod skozi strop prikazan na strehi hiše. Nepravilno nameščen prezračevalni prehod skozi streho je pogosto vzrok puščanja in težav s sistemom. Ta članek bo povedal, kako namestiti penetracijo strehe, da bi se izognili tem težavam.

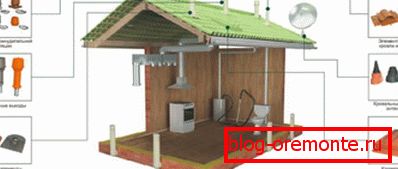

Oblikovanje prezračevalnega sistema

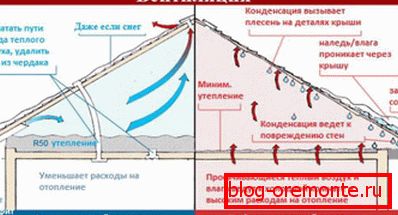

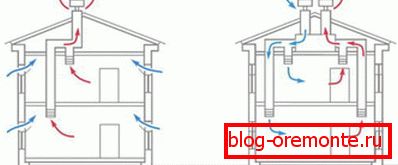

Prezračevalni sistem je cev, ki omogoča odvajanje ogretega zraka z dihanjem in vitalnimi produkti v ozračje. Večina zasebnih hiš je opremljena z naravnim prezračevanjem, katerega delovanje temelji na zakonu konvekcije, lastnost ogrevanih plinov pa se dvigne.

Industrijske, upravne in poslovne stavbe, kjer je veliko ljudi ali posebne opreme, zahtevajo okrepljeno cirkulacijo zraka, ki lahko priskrbi samo prisilno prezračevanje, ki deluje iz močnega ventilatorja. Za določitev vrste kanala, ki ustreza določeni strukturi, upoštevajte naslednje dejavnike:

1. Prostornina prostora. Večja je površina hiše, več zraka, ki ga vsebuje. To pomeni, da je potreben večji promet, da se zagotovi obtok.
2. Razmerje plina in prahu. Ti kazalniki se običajno izračunajo za industrijske prostore, kjer se zaradi opravljanja dela ali uporabe tehnologije v zraku pojavijo prah in škodljivi plini.
3. Vlažnost in temperatura v zaprtih prostorih. Prezračevanje omogoča, da je mikroklima v stavbi bolj primerna za človeško delovanje, tako da se vlažnost in temperatura optimalno prilagajajo udobni ravni.
4. Število ljudi. V procesu dihanja ljudje porabijo kisik in proizvajajo ogljikov dioksid, zato je v prostoru več ljudi, bolje je, da prezračevanje dela, odstranjevanje izpušnega zraka. Zato je postavitev vodov narejena predvsem v upravnih in poslovnih stavbah.

Bodite pozorni! Drug razlog za razmislek o potrebi po prezračevalni opremi v zasebni stanovanjski zgradbi je prisotnost ogrevalne opreme s pogonom na trdo gorivo. V procesu gorenja lesa je vpleten kisik, zato zrak v prostoru "izgori", postane zamašen in težko dihati. Zato pri nameščanju peči na peč ali kamina ne zgolj zgradijo dimnika, temveč tudi prehod kanala skozi streho.

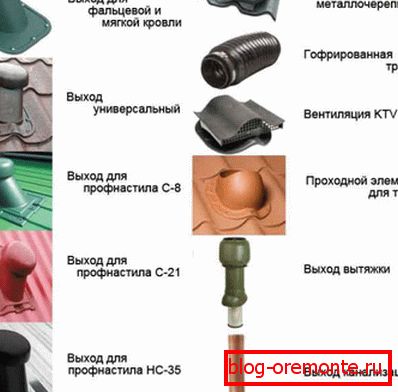

Vrste penetracij

Prehod vozlišča prezračevalne cevi skozi streho - prostor na strešni površini, kjer se vod izvede na cesti. Oprema za prehod cevi se šteje za pomembno in težko nalogo, saj se pri opravljanju te naloge poškoduje celovitost trnovega sistema in strešne kritine. Za zaščito prehoda kanala skozi streho se uporabijo različne penetracije za poenostavitev namestitve. Preskusi, ki se uporabljajo za odvajanje cevi za brizganje, so naslednji:

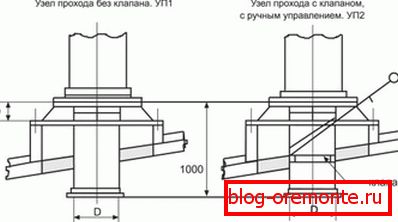

• Z ali brez ventila. Preskusi za opremo za odtok zračnih cevi se proizvajajo z ventilom in brez njega. Modeli brez ventilov so cenejši, vendar nimajo možnosti blokiranja in regulacije sproščanja zraka, uporabljajo se v zasebnih domovih. Ventili z ventilom imajo ventil, ki zapira cev in ustavi gibanje zraka, primerni so za vgradnjo prezračevanja v proizvodne in upravne sisteme, če ne delajo ves čas.
• Toplo in ne ogrevano. Proizvajalci proizvajajo penetracije, opremljene s toplotno izolacijsko plastjo bazaltnih vlaken ali steklene volne. Uporabljajo se, če je prezračevalna cev daleč od grebena in je večinoma zunaj. Izolacijski sloj zmanjša razliko med temperaturo znotraj in zunaj prostora, s čimer se zmanjša tvorba kondenzata. Neizolirane penetracije se uporabljajo, če se cev prikaže blizu grebena in v regijah z blagim podnebjem.
• Avtomatsko in mehansko. Prehodi strehe za zračne kanale so ročni ali avtomatski. Mehanski modeli so opremljeni s kablom, s katerim lahko regulirate kroženje zraka v zaprtih prostorih. Vgrajeni so za prezračevalne sisteme, ki delujejo neprekinjeno, kjer ni potrebe po pogostem izklopu ali spreminjanju načinov delovanja. Avtomatski prodori imajo krmilnik, ki elektronsko nadzoruje delovanje sistema.

Pomembno je! Pogosto lastniki stanovanj ne vidijo razlike ali zmedejo postopka opremljanja kanala in dimnika. Temperatura plinov v dimniku je večkrat višja od običajne temperature zraka, v pečeh z močnim gorivom doseže 700-800 stopinj, zato se cevi segrejejo. Da bi preprečili požar, je izhod dimnika opremljen z ognjevarnim vodom. Vozlišče prehoda skozi streho prezračevanja ne potrebuje protipožarne zaščite, ker je temperatura v njej le 0,5-1 stopinj višja od sobne temperature.

Montaža pilotov

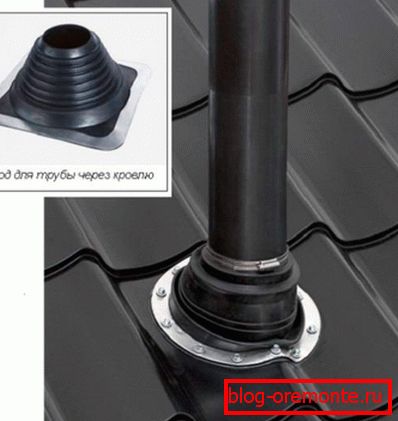

V sodobnih zasebnih hišah, opremljenih z ogrevanjem s plinom ali lesom, je obvezna namestitev prezračevanja. Med kuhanjem, dihanjem, pranjem, sušenjem oblačil in izvajanjem vodnih postopkov nastaja velika količina vodne pare, ki jo je treba odstraniti tako, da stanovanje ni vroče, dihljivo in vlažno. Enota prehoda skozi streho prezračevalne cevi je opremljena po zaključku montažnega dela na montaži kanala v prostoru. To bo zahtevalo gumijasto ali silikonsko tesnilo (Master Flash), tesnilno maso na osnovi silikona, izvijač, vijake, penetracijo. Namestitev je naslednja:

1. Določena je lokacija kanala. Kodeksi gradnje zahtevajo, da se prezračevalne cevi namestijo v neposredni bližini grebena strehe, tako da se luknja nahaja med špirovci.
2. Označene luknje. Luknja za odstranitev mora biti 2-3 cm večja od premera cevi. Da se ne bi zamenjali po velikosti, lahko uporabite marker, da narišete cev na površini strehe ali naredite vzorec iz kartona.
3. Luknja se razreže. Na določenem mestu strehe je izdelana luknja, iz katere je potrebno odstraniti izolacijo, parno pregrado, ostanke plašča in hidroizolacijo. Če želite izrezati luknjo v kovinski strehi, morate z vrtalko vrtati nekaj lukenj na označenem krogu in nato dokončati delo z žago ali škarjami za kovine.

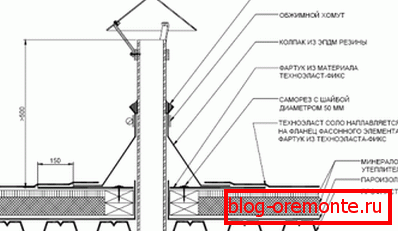

4. Krov je postavljen na zračni kanal, ki mora biti nad površino strehe. Plasti hidroizolacije in parne pregrade z lepilnim trakom ali tesnilnim materialom so zlepljene na površino cevi. Na penetracijo postavimo gumijasto tesnilo, ki ga pritrdimo na strešni material. Če se streha kovinskega ali valovitega strešnega kritina opravi z uporabo samoreznih vijakov, in če ima mehko prevleko, je tesnilo enostavno lepljeno z tesnilom.
5. Zaščitni dežnik se namesti na vrhu zračnega kanala, da se prepreči padavine, umazanije ali ptice v vstop v prezračevanje.

Strokovni krovci verjamejo, da nepismeno opremljen vozel skozi prehod strehe prezračevalne cevi povzroči uhajanje v dveh primerih od 10. To je pogosto posledica lokacije prezračevalne odprtine, ko se snežni žep ne oblikuje. Sneg, ki obdaja cev, se končno topi in prodre pod streho. Zato nekateri mojstri priporočajo odstranitev zračnega kanala neposredno skozi greben. Treba je omeniti, da ta metoda krši celovitost okvirja strehe na strehi, zato ima veliko nasprotnikov.
