Prilagodljiv dimnik za kotle in peči - oblikovne značilnosti

Namestitev odvodnih cevi za dima je ključna naloga, ki nastane po namestitvi grelnika, peči, kamina ali plinskega kotla. Da bi se izognili pojavu požarov ali zastrupitve z ogljikovim monoksidom, so na dimne sisteme postavljene visoke zahteve. Za dimnike, ki imajo pretežno vertikalno lego, se uspešno uporabijo cevovodi iz nerjavečega jekla z enosmernim in dvostranskim krogotokom. Uporaba dodatnih kovinskih elementov za namestitev krivinskega kanala je povezana z določenimi tehničnimi težavami in visokimi finančnimi stroški. Prilagodljiv dimnik je nameščen veliko hitreje in lažje.

Naprava

Prilagodljiv dimnik je valovita cev, izdelana iz tanke kovine, ki se uporablja za odstranjevanje dima iz produktov zgorevanja iz ognjevarnega okolja v ozračje. Za izdelavo valov, uporabljenih aluminijastih in jeklenih plošč z debelino 0,25 - 1,0 mm. Uporablja se kot del modularnega dimnika, izdelanega iz sendvičevih cevi, za ureditev prehoda skozi steno ali strop, za popravilo starih opečnih kanalov posredne konfiguracije, pa tudi samostojno. Obstajata dve vrsti prožnih dimnikov:

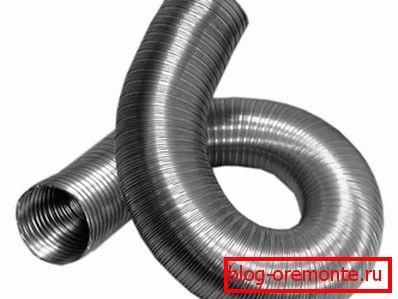

  1. Iz aluminija. Izdelan je iz večplastne laminirane aluminijaste folije in ima valovito površino. Povezava te kovine ima neprekosljivo fleksibilnost, se lahko večkrat raztegne in skrči, ne da bi pri tem izgubila svoje lastnosti. Proizvajalci proizvajajo cevi s premerom 100-150 mm, kar ustreza velikosti vstopnih šob peči, plinskega kotla in druge opreme za ogrevanje. Stroški izdelkov iz aluminija so nižji od cene analogov iz nerjavečega jekla, vendar je toplotna odpornost tega materiala nižja od priporočene. Zato je bolje uporabiti valovit aluminij za organiziranje kanalov. Valovita aluminijasta cev
  2. Iz nerjavečega jekla. Dimniki iz nerjavečega jekla so manj fleksibilni kot aluminij. Toda delovna temperatura takšnih kanalov izpušnih plinov ni manjša od 800 do 900 stopinj. Ta visokotemperaturna upornost vam omogoča, da namestite dimnik iz jeklenih valov za peč, kotla ali kamina, ki uporabljajo trdno gorivo. Cev iz nerjavečega jekla ne oksidira pri stiku z vodo in traja dlje. Valovita cev iz nerjavečega jekla

Bodite pozorni! Vsak segment valovite cevi iz aluminija ali nerjavečega jekla v stisnjenem stanju ima dolžino le 65 cm, vendar se enostavno razteza do 3 m. Zaradi tega se pri nameščanju dimnika dobi manj sklepov, kar ugodno vpliva na tesnjenje sistema.

Koristi

S pomočjo prilagodljivega dimnika lahko samostojno namestite kanale za odvajanje dima tudi v težkih pogojih, ko morate narediti več obratov cevi. To ne zahteva posebnih orodij in pomoči poklicnega mojstra. Uporaba kovinskih valovitih dimnikov ima naslednje prednosti:

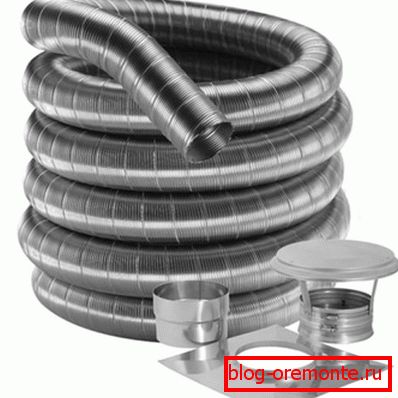

  • Prilagodljivost Glavna razlika med gubami iz običajnih ravnih cevi je fleksibilnost in elastičnost, zahvaljujoč kateri se lahko zlahka obrača pod katerimkoli kotom, pri čemer se želeni obliki. Za namestitev prožnega dimnika ne potrebujemo dodatnih elementov (komolci, upogibajte koleno), zaradi česar se stroški dela zmanjšajo. Sestavni deli za sestavljanje gibkega dimnika cevi iz valovitega jekla
  • Udobje delovanja. Valovita dimnjaka se hitro segreje, tako da na cevnih stenah nastane manjša kondenzacija. Vlažnost, visoka temperatura in zmrzali ne zmanjšujejo učinkovitosti te naprave.
  • Tesnost. Zaradi dejstva, da se valovite cevi raztezajo do 3 m, se dimnik montira skoraj brez sklepov. Ta shema zmanjša tveganje za zmanjšanje šuma in zastrupitev z ogljikovim monoksidom.

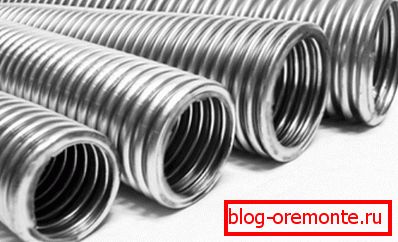

  • Enostavna namestitev. Valoviti dimniki se uporabljajo za notranjo ali zunanjo montažo, brez demontaže sten. Namestitev se izvaja brez strahu pred poškodbami notranjosti. Za povezavo med bloki valov, ki se uporabljajo posebni kovinski trak in jeklenih sponk. Različni premeri valovitih cevi iz nerjavečega jekla

Pomembno je! Morda je glavna prednost valovitih cevi iz nerjavnega jekla - vsestranskost. Uporabljajo se kot dimnik za peč, kamin, plin kotlov, kotla, kolone ali kot zračni kanal. Prilagodljive cevi imajo veliko aplikacij, njihove lastnosti pa je mogoče izboljšati z uporabo termične izolacije.

Montažne zahteve

Uporaba grelnikov je vedno povezana s tveganjem požara ali zastrupitve z ogljikovim monoksidom. Kvalitativno sestavljeni dimnik te nevarnosti zmanjša na minimum, zato je pomembno, da izpolnjujete vse standarde in zahteve za namestitev prožnih kanalov za odstranjevanje dima:

  1. Pravilnost povezave. Grobljenje njihovega nerjavnega jekla do vstopne cevi peči ali kotla. Da bi bila povezava zanesljiva, je treba izbrati pravi premer cevi. Pritrditev poteka s posebnim adapterjem. Da bi dimnik normalno deloval, mora biti navpični del dolžine najmanj 0,5 m na mestu priključitve na grelec. Priključek in prehod skozi steno valovite cevi
  2. Zagotavljanje tesnosti vseh sklepov. Da se dim ne ugasne na spojih, je zgornji del cevi nameščen v spodnjem delu in povezava je pritrjena od zgoraj s kovinskim trakom in jekleno objemko. Šivov ne morete postaviti na tla in stene.
  3. Za ohranitev normalne ravni vleke dolžine vodoravnih odsekov v novih hišah ne smejo presegati 3 m, v že zgrajenih - 6 m. Strokovni obrtniki ne priporočajo več kot trije zavoji prožnega dimnika.
  4. Prehod valovite cevi skozi stene, strop ali streho je opremljen s posebnim adapterjem, škatlo iz ognjevzdržnega materiala, in samo pokrivna folija zaviti v toplotno odporno izolacijo vlaken.

Pomembno je! Zahteve SNiP strogo prepovedujejo polaganje kanalov za odvajanje dima v prostorih, v katerih živijo ljudje. Za zagotovitev varnosti ni priporočljivo, da se dimnik odpelje na verando, na zaprtih balkonih ali ložah, pa tudi skozi fasadne stene, ki gledajo na ulice.

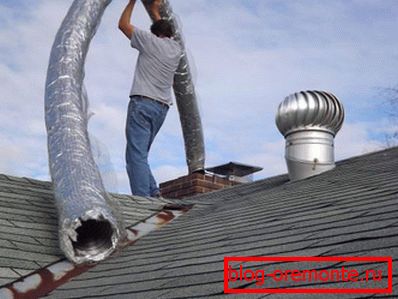

Obnova starega kanala za odstranjevanje dima iz opeke z valovito cevjo
