Pritrdilni splavniki - kako pravilno pritrditi škarje na

Skobeljni sistem je okvir hišne strehe, ki nosi sam in enakomerno porazdeli težo strešne pite, včasih pa doseže do 500 kg / m2. Zanesljivost tega posebnega okostja je odvisna od treh dejavnikov: natančnosti izračuna, na podlagi katerega se izbere število in prerez nosilnih elementov, material, iz katerega je izdelan, ter pravilnost pritrdilne tehnologije. Če vedo, kako pravilno pritrditi špirovce, lahko znatno povečate nosilno zmogljivost okvirja, zaradi česar je trajnejša in zanesljiva. Napake pri namestitvi, nasprotno, povzročajo znatne izgube moči in deformacij strehe. V tem članku bomo govorili o glavnih vrstah in načinih pritrditve, s katerimi lahko pravilno namestite škarje z lastnimi rokami.

Glavni elementi okvirja okvirja

Strešni okvir strehe hiše je sistem medsebojno povezanih podpornih elementov iz lesa ali kovine, ki strukturi dajejo obliko, nagib in enakomerno razporejajo svojo težo med podpornimi stenami. Njena glavna sestavina so nosi, ki so nameščeni pod kotom, ki so povezani v parih vzdolž pobočja in tvorijo greben na vrhu svojega sklepa. Obstajata dve glavni vrsti špirovcev:

  • Odpust. Viseče elemente imenujemo nosilni elementi, ki imajo v strešni konstrukciji dve točki podpore - grebenski nosilec in električno ploščo. Sistem tovrstnih vrvi se uporablja v konstrukcijah, ki imajo v notranjosti enega ali več nosilnih sten, na katerih so lahko splavi "reže". Takšni montažni splavniki vam omogočajo, da jih razkladate z uporabo dodatnih navpičnih nosilcev.
  • Viseče. Elementi, ki imajo le eno točko podpore, ki se nahajajo, kjer je rafter pritrjen na steno ali ploščo, se imenujejo obešanje. Viseči škarje naletijo na obremenitev ne samo na krivino, temveč tudi na širitev, zato jo ojačujejo vodoravni kompenzacijski elementi (vijaki, pihalniki, bori).

Bodite pozorni! V večini najbolj priljubljenih strešnih sistemov so špirovci pritrjeni na električno ploščo. Mauerlat je ogromen les ali žarek s presekom 150x150 mm ali 200x200 mm, položen vzdolž podpornih sten strukture, na kateri bodo podprti kasnejši kraki. Zmehča pritisk na stene hiše in enakomerno porazdeli težo strešne pite. Mauerlat pritrdite na zgornji jermen stene z uporabo sidrnih vijakov ali vgrajenih kovinskih vijakov.

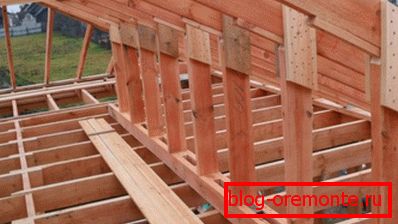

Raft strešni sistem

Glavna povezovalna vozlišča

Okenski okvir se imenuje sistem, saj so vsi njegovi elementi tesno povezani in fiksni, kar pomeni, da strešna konstrukcija pridobi stabilno obliko, togost in visoko nosilnost. Vsako povezovalno vozlišče med njenimi deli je ranljiva točka, ki jo je mogoče enostavno deformirati pod obremenitvijo, zato je treba vsa pritrditev izvajati strogo v skladu s tehnologijo. Kvalificirani obrtniki prepoznavajo vrste spojin v strešni strukturi:

  1. Pritrdilni špirovci do grebena. Ta povezovalna enota je tipična samo za poševne sisteme, v katerih zgornji del noge stoji na grebenski nosilec, nameščen na navpičnih stojalih. Pritrdilni splavniki so narejeni s kovinsko oblogo, nohti ali drsnimi drsniki.
  2. Pritrdilni splavniki na mauerlat. Najpomembnejša pritrdilna enota rafterskega okvirja se šteje za križanje močnostnega žarka s krilnimi nogami. Za pritrditev špirovcev na njej lahko uporabite nohte, kovinske vogale ali lesene palice.
  3. Povezava med njimi. Če želite podaljšati furnice, če dolžina naklona presega standardno dolžino lesa, jih zberemo iz več elementov, ki so med seboj povezani z nohti, lepilom ali kovinskimi oblogami.
  4. Povezovanje krakov z dodatnimi osnovnimi elementi. Pri izdelavi okvirja za okenski okvir so lahko splavi povezani z vijakom, vijakom ali nasloni za povečanje togosti, trdnosti in nosilnosti.

Upoštevajte, da je vsak zapili, ki se izvaja za pritrditev špirovcev na tramove, mauerlat ali druge strukturne elemente okvira, zmanjšali njihovo moč, zato izkušeni obrtniki priporočajo povezavo z vogali in oblogami.

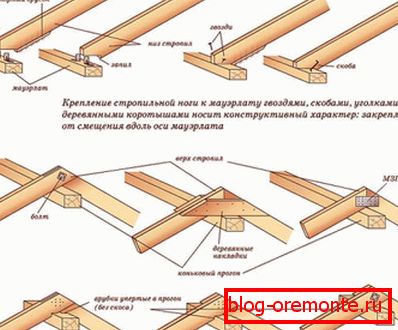

Glavna povezovalna vozlišča стропильного каркаса

Metode pritrjevanja

Če želite rešiti vprašanje, kako pritrditi splavarje na mauerlat ali grebenski nosilec, je treba izbrati pravo opremo. Sodobni gradbeni trg ima velik izbor pritrdilnih elementov različnih oblik in velikosti. Glavna merila za izbiro pritrdilnih elementov so material, ki se uporablja pri izdelavi špirovcev, njihovem prerezu in vrsti bremena, na katerega so izpostavljeni. Obstajajo naslednji načini montaže špirovcev:

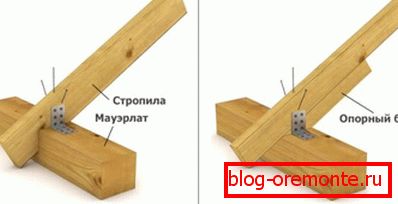

  • S kovinskimi vogali. Kovinski vogali z luknjami za vijake ali žeblji so najbolj zanesljiva in trajna možnost za togo pritrditev špirovcev na mauerlat, stene ali grebenski nosilec. Omogočajo večkrat, da povečajo togost in nosilnost strukture okvirja okvirja. Glavna povezovalna vozlišča стропильного каркаса

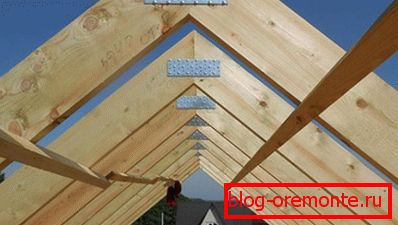

  • S kovinsko oblogo. Za povezavo elementov raft okvirja se uporabljajo tudi perforirane jeklene plošče, ki jim omogočajo, da se pritrdijo, ne da bi se izrezali v mauerlate ali špirovce, zaradi česar so ohranjene njihove visoke trdnosti. Pritrjevanje špirovcev s kovinsko oblogo
  • S pomočjo "zaskoka". Majhni kvadratni kvadrati imenujemo zapore, ki so nameščene med špirovce in grebenski nosilec ali mauerlat kot trakovi, ki povečujejo togost zgradbe. Pritrditev z leseno oblogo

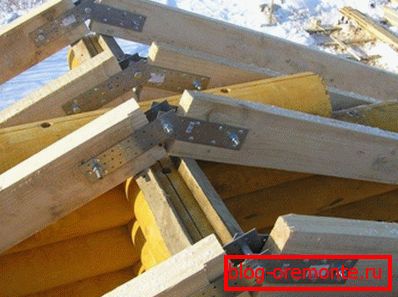

  • Z drsnimi sponkami. Druga možnost za pritrditev strešnikov s grebenčastim nosilcem ali mauerlatom je uporaba premičnih nosilcev, ki se v vsakdanjem življenju imenujejo sankali ali drsniki. Zaradi svoje mobilnosti je mogoče nadomestiti spremembo velikosti elementov, ki se pojavijo med postopkom krčenja. Pritrditev z gibljivimi nosilci

Izkušeni obrtniki verjamejo, da je najbolj zanesljiv način za pritrditev špirovcev uporaba kovinskih vogalov, ki trdno povezujejo lesene elemente med seboj, in togo pritrjujejo kot med njimi. Vogal, ki prekriva stičišče med stopničasto stopalko in grebenovec ali Mauerlat, služi kot nekakšen odsek med njimi.

Mounts

Les je naravni material, ki v procesu izravnave vlage in sušenja povzroči znatno krčenje, zaradi česar se linearne dimenzije konstrukcije spreminjajo. Zato izkušeni obrtniki priporočajo gradnjo strehe za hlode za hlode in hlodovine, eno leto po izgradnji, ko se krčenje giba od aktivne do pasivne faze. Če trdno pritrdite lesene elemente okvirja, potem se lahko po sušenju streha hiše deformira. Zato za priključitev škarnikov uporabite naslednje vrste pritrdilnih elementov:

  1. Težko. Trde sponke imenujemo tiste vrste strojne opreme za pritrditev, ki med procesom sušenja ne morejo nadomestiti sprememb v velikosti lesa. Zagotavljajo močno in zanesljivo fiksacijo, vendar lahko povzročijo deformacijo okvirja, kar vodi v spremembo geometrije strehe, puščanja ali celo porušitve strukture. Ta vrsta pritrdilnih elementov vključuje kovinske vogale, kovinske plošče in lesene "zapore".

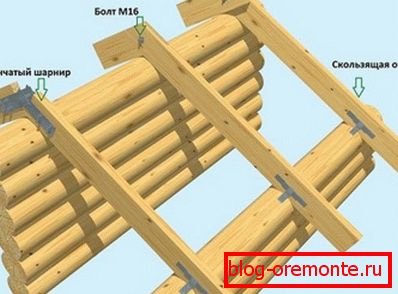

  2. Premično. Premične zadrge se imenujejo fiksirne metode, ki zaradi delov, ki drsijo vzdolž svoje osi, lahko kompenzirajo spremembo velikosti okvirja okvirja v procesu krčenja strukture. Okvir, pritrjen s pomočjo drsnikov ali sani, "diha" skupaj s hišo, prilagajajoč se njegovim dimenzijam, brez deformacij. S pomočjo takšnih nosilcev lahko izdelate strehe za lesene hiše, ki niso bile podvržene postopku krčenja.
  3. Drsni sistem

Zanimivo je, da obstaja več različic kombinacij gibljivih in fiksnih povezovalnih vozlišč. Najpogostejši so trnovski sistemi z enim togim in dvema drsnima pritrdiloma, ki zagotavljajo zadostno mobilnost z visoko trdnostjo in strukturno togostjo.

Vrste pritrdilnih elementov

Med izkušenimi strešniki se spori ne spuščajo, bolj učinkovito je, da lahko montirate špirovce na talne grede in mauerlat.  Vendar pa je v večini primerov, da je v teh pogojih bolj praktično uporabljati žeblje ali vijake. Obe pritrdilni elementi imajo svoje prednosti in slabosti:

  • Žeblji so dobri, ker potrebujejo samo kladivo, ki je v vsakem gospodinjstvu. Nekateri mojstri pa se pritožujejo, da je predolgo, da jih ročno zaslužijo. Treba je opozoriti, da se za pritrditev špirovcev uporabljajo posebni žeblji, ki varno držijo lesa.
  • Pocinkani vijaki, ki se ne dotikajo korozije, se uporabljajo za montažo okvirja. Zaradi navoja so trdno privit v debelino lesa, varno pritrjujejo elemente med seboj. Hitro in udobno jih privijte s prenosnim izvijačem. Slabost te vrste pritrdilnih elementov je, da je pri odstranjevanju vijakov iz lesa dolg in trmast.

Najbolj izkušeni strešniki se strinjajo, da je za pritrditev podplatov bolje uporabiti pocinkane žeblje, ki so 5-3 mm daljše od debeline lesa. Pravilno izbrani pritrdilni elementi - jamstvo za visokokakovostno in dolgoročno pritrditev strešnega okvirja, ki se ne boji mehanskih udarcev ali obremenitve z vetrom.

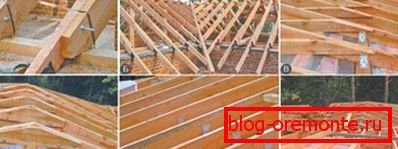

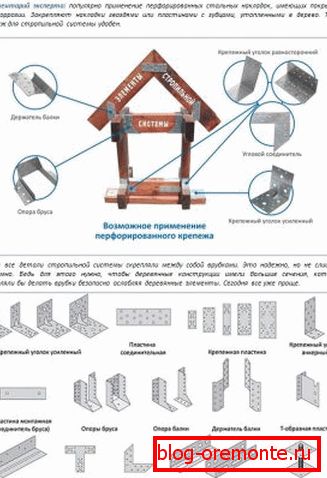

Pritrdilni elementi za pritrditev strešnikov Različni načini pritrjevanja nog nog
