Rafting strešni sistem

Pri gradnji zgradbe ali zgradbe je streha zadnji element. To je prekrivanje, ki ne samo prenaša zunanje obremenitve na stene stavbe, ampak jih tudi enakomerno porazdeli na stene in notranje podpornike hiše. V večini regij se je razširjena običajna vratna streha. Razmislite o svoji napravi.

Kaj je sprednja streha?

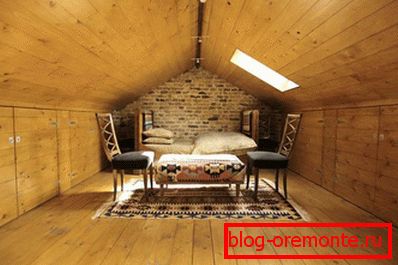

Residential Attic

To je najbolj priljubljena vrsta strehe pri gradnji stanovanjskih stavb. Omogoča vam, da ustvarite precej prostorno podstrešje, ki ne potrebuje dodatne izolacije. Še več, shema strehe je zelo preprosta. Njena namestitev ne zahteva večjih finančnih naložb.

Spojna streha je sestavljena iz dveh pravokotnih ravnin, ki sta med seboj povezani na vrhu in na dnu s stenami hiše. Konec takšne stavbe je ponavadi zgrajen iz istih materialov kot stene stavbe. Prav tako lahko vstopite na podstrešje. Vendar pa je lahko tip mansarda.

Danes je zelo modno zgraditi še eno sobo na podstrešju. Z izoliranim notranjim sistemom strešnega ogrodja vam omogoča, da ustvarite pravo dnevno sobo.

Kot naklona strehe mora prispevati k neodvisnemu spustu deževnice in taljenemu snegu.

Zasnova strehe

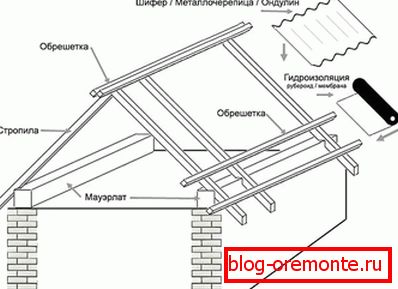

Shema priklopne strehe naprave

Gable modeli so najbolj priljubljeni v eno-zgodba stavbe.

Gable strešna konstrukcija vključuje:

  • špirovci;
  • škatla;
  • nagnjene letale;
  • arbitrator;
  • vodoravna rebra;
  • konj;
  • endovy;
  • previsi.

Kot nagiba

Kot nagiba

Eden od najpomembnejših elementov zanesljive strehe je kot nagiba ali, drugače rečeno, kot naklona. Njena vrednost je neposredno odvisna od podnebja posameznega območja, lastnosti strešnih materialov in arhitekturnega načrta stavbe.

Večji je kot strešnega naklona, ​​manj je snega na njem in večji pritisk vetra, ki ga mora vzdržati. Zato je na območjih, kjer obstaja veliko količino padavin, streha vedno zgrajena v velikem kotu, tako da se na njej ne nabirajo velike snežne snežne snežne površine.

  1. Hitrost snega, ki prihaja s strehe, je odvisna tudi od strešnega materiala.
  2. Kakovost strešne kritine je odvisna tudi od teže. Zato je treba to upoštevati pri oblikovanju varnostne rezerve za strešne sisteme.

Bodite pozorni! Na območjih, kjer močni vetrovi pogosto piha, strehe so rahlo nagnjene, da zmanjšajo tlak vetra. Vendar pri nagibni strehi nagibni kot ne sme biti manjši od 5 stopinj, ne glede na podnebno območje.

Stroški gradnje so odvisni od naklona in pravilne izbire. Konec koncev, za pokrivanje strehe s strmim pobočjem potrebujete večjo količino strešnega materiala in delovne napore delavcev.

Struktura naprave za naprave

Struktura strešnega sistema strešne strehe je odvisna od oblike strehe, števila notranjih stebrov, dolžine preseka med stolpci in drugimi dejavniki.

Rafter noge so vodilni del strukture trnov. Postavljeni so vzdolž nagiba strehe in služijo kot podpora za letev.

Škarje v takšnih stavbah so dve vrsti:

  • visi - ki temeljijo na stenah hiše, se konča samo brez sodelovanja vmesnih stolpcev;
  • Spuščeni - ki ležijo na stenah hiše in koncev ter na sredini.

Pri gradnji hiš s svetlobnimi stenami za vgradnjo strehe so uporabljali viseče škarje. Njihova glavna prednost je, da lahko prekrivajo dolge odseke. Ta element trnovega sistema deluje pri stiskanju in upogibanju.

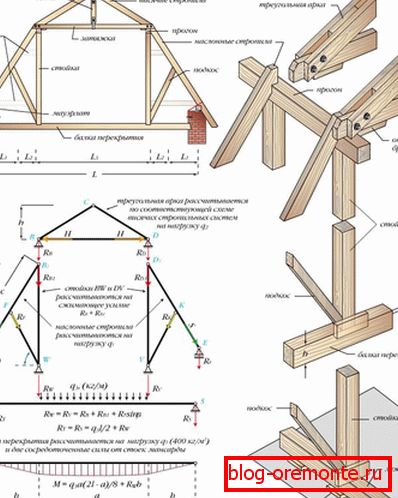

Nagnjeni strešniki pri gradnji strešne strehe

Zaradi svojih tehničnih lastnosti strešniki naložijo samo dva skrajna podporna stebra - stene objekta. Učinkovit trgalni učinek je usmerjen na špirovce. Da bi ublažili ta učinek in preprečili razhajanje nožev, se uporablja pritrditev: lesena ali kovinska. So pritrjeni na dnu špirovca. Žarek s podstavkom je okrepljen vzporedno z zategovanjem, če je dolžina profila več kot 8 metrov. V primeru, da je obseg manj kot 8 metrov, je med vrhnjo ploščo in pritrditvijo vstavljen vijak.

Večja nastavitev pritrditve pritrditve zagotavlja močno in dolgotrajno povezavo s špirovci in ne glede na to, kakšne so kakovosti, od česa so izdelane. Namen vsega tega je preprečiti širjenje škarij in zmanjšanje deformacije. Ta tehnologija nenehno najde svojo uporabo v strešnih sistemih mansardnih streh.

Če imajo stavbe kolone vmesne stebre ali srednjo nosilno steno, se tukaj lahko uporabi nagnjeni tip furnirja. Uporabljajo se lahko, če velikost razponov ne presega 6,5-7 metrov.

Bodite pozorni! Namestitev drugega dodatnega stolpca bo omogočila širino prekrivanja na 11,5-12 metrov, oba stolpca pa na 15-15,5 metrov.

Vrsta temeljev strešnikov za streho je odvisna od gradbenih materialov, uporabljenih pri gradnji hiše in njenega okvirja.

Bodite pozorni! Krovni sistem z uporabo stenskih strešnikov za streho, ceteris paribus, lažje in enostavnejše za namestitev v primerjavi z istimi sistemi. Poleg tega uporaba te vrste špirovcev prihrani les in posledično materialne vire kupca.

Pri uporabi strešnih in vgrajenih ploščic ob istem času na več odsekih pri gradnji strehe lahko na različne načine izmenično namestimo.

Pred nameščanjem trnovega sistema je potrebno izvesti absolutno vse meritve, izračunati število kmetij in določiti najuspešnejše možnosti za njihovo povezovanje z drugimi elementi strehe. To je najbolj zamudno in glavni del celotnega procesa izgradnje kapalnega streha. Zanesljivost in rentabilnost celotnega gradbenega elementa v gradnji je odvisna od natančnosti in temeljitosti izračuna. Zato je treba ta del dela zagotovo zaupati strokovnjakom.

Značilnosti montažnega mowerlat

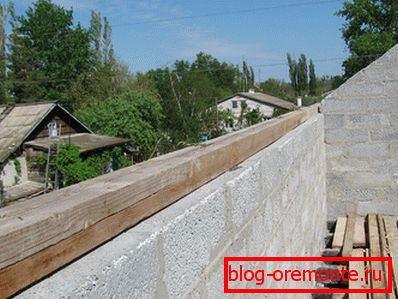

Polaganje plošče

Mauerlat je del strešne konstrukcije, les z prečnim prerezom, ki ni krajši od 10x10 cm, in ponavadi 15x15 cm. To je podpora špirovcev. Njen glavni namen je enotna prerazporeditev tovora, ki ga ustvarja streha konstrukcije. Poleg tega opravlja funkcijo vrste fundacije.

Mauerlat je nameščen v celotni dolžini stavbe, zaprt pod podnožjem. Pojdi na zgornjo steno. Mauerlat je mogoče pritrditi vzdolž osi ali bližje robu stene, vendar ne manj kot 5 centimetrov od zunanjega roba. Odvisno je od tehničnih lastnosti stene.

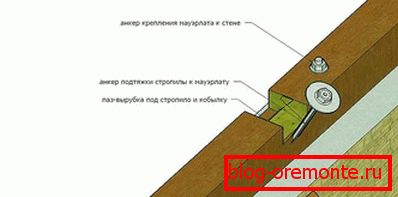

Creps mauerlat

Pri proizvodnji mauerlatov se praviloma uporablja les. Vendar pa je pri namestitvi kovinske strešne osnove mogoče uporabiti različne kovinske profilne plošče.

Da bi se izognili deformaciji od vetra, je močna žarka pritrjena na steno kar se da tesno, ker je streha praktično ogromna jadra.

Mauerlat je nameščen na vrhu strešnega materiala ali katerega koli drugega hidroizolacijskega materiala, najmanj 40 centimetrov od zgornjega roba podstrešja. Proge so zasnovane na stojnicah, ki so razrezane v noge, na razdalji 3-5 metrov. Kot med stopalom in obročem se mora približati ravni liniji. Z veliko dolžino glavnih nog je predvidena namestitev dodatnih podpornih naslanj, ki temeljijo na solarijih.

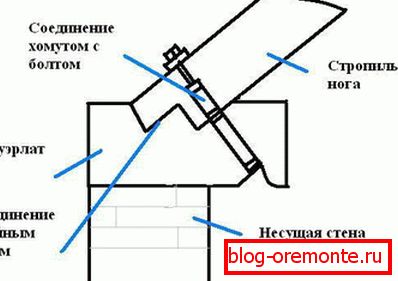

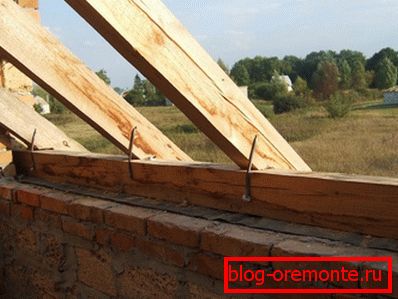

Montirajte splavarje na Mauerlat

Na splošno je električna plošča celoten sistem medsebojno povezanih delov, ki so pritrjeni na špirovce. Tako se vzdolž oboda strehe oblikuje precej močna strmina.

Ko uporabljate ozke freze, se lahko zgodi, da se gradnja ogrodja strešnega ogrodja razcepi. Da se to prepreči, se uporabi posebna armaturna mreža, ki je pritrjena iz nosilcev, opornikov in vijakov. Za proizvodnjo takšne rešetke se uporabljajo plošče velikosti 25x150 milimetrov ali lesene plošče hlodov s premerom, ki ni krajše od 130 milimetrov.

Sistem strešnih nosilcev je podporna osnova strešne strehe, ki jo sestavljajo noge nogavice, nagnjeni oporniki in navpični stebri. Zahvaljujoč pritrditvam (stojala, vijaki, oporniki, oporniki itd.) So špirovci združeni v škarje. Škarje so lahko izdelane iz različnih materialov: kovine, armiranega betona, lesa ali pa jih je treba zmešati v sestavi.

Za najobičajnejšo strešno konstrukcijo je možna velikost lesa za špirovce v razponu od 40x150 mm do 100x250 mm. Ti parametri so odvisni od dolžine med vgrajenimi špirovci, dolžino krakov in nujno na pričakovani velikosti padavin snega in obremenitve vetra v regiji.

Osnova sistema strešnega nosilca sta trnovo ali samo trusses ali trusses. Postavljeni so pod kotom, ki je enak nagibu strehe, spodnji konci pa so pritrjeni s kovinskimi nosilci ali letvami na električno ploščo.

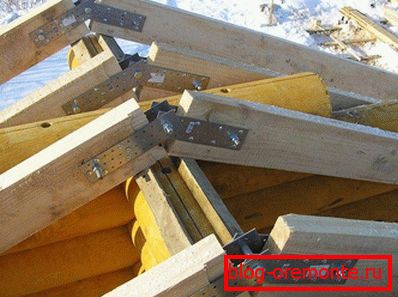

Zadnji del montaže strešnega sistema je povezovanje vseh njegovih elementov s pomočjo pritrdilnih elementov. V ta namen se najpogosteje uporabljajo kovinski vogali ali sponke, vendar se je pred kratkim uporabljalo tudi pritrjeno pritrjevanje.

Vrste kapalnih streh

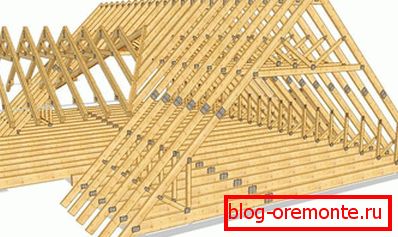

Sistem opcijske vrvice

Najbolj praktično je streha z naklonom 35-40 stopinj.

V tem položaju je obremenitev enakomerno porazdeljena, vendar podstrešni prostor ni primeren za opremljanje prostora. Lahko se uporablja kot pomožna. Takšna napaka lahko poravna zdrobljen strešnik, sestavljen iz dveh elementov - dna z ostrim pobočjem in vrha z nežnim. To je stavba mansarda. Ta streha lahko prenese znatne obremenitve vetra in sneženje se dobro prilega. Sistem škarje za "hišo v vasi" omogoča opremljanje podstrešja v drugo dnevno sobo.

Mansardna streha

Previdne in natančne meritve so podlaga za izgradnjo strešne ograje. Med montažo je treba upoštevati absolutno točnost in natančnost. Zato je treba gradnjo strešne strehe prenesti na visoko usposobljene strokovnjake, ki imajo vsa potrebna znanja o teoriji in praktični uporabi. V povzetku vsega zgoraj navedenega lahko rečemo naslednje: grebenska streha ima številne nedvomne prednosti. Te vključujejo preprostost tehnične zmogljivosti, majhno verjetnost puščanja, visoko trdnost in odpornost proti obrabi, enostavno popravilo v primeru okvare, možnost ureditve polne sobe v podstrešju, odlične prihranke, ker je za njeno konstrukcijo potrebna relativno majhna količina gradbenih materialov.
