Ravna streha - zasnova trnovega sistema

Včasih dvoplastna streha izgleda dolgočasno in uničuje harmonijo arhitekturnega sloga, zato morajo oblikovalci izdelati nekaj bolj izvirnega. Ena od teh možnosti z "twist" - strešni šotor. Elegantna simetrična zasnova na eni strani se zdi preprosta, vendar hkrati tudi v svoji eksotiki, ki se nanaša na estetiko vzhoda ali severnih jurcev.

Krovnim mojstrom svetujemo, naj opustijo samozaposlitev strehe na kolkih, če niste prepričani o visoki stopnji gradbenih veščin in izkušenj. Najlažja možnost je, da strokovnjakom zaupate načrtovanje in namestitev. Vendar pa vam nič ne bo preprečilo, da bi razumeli strukturo stegne in njenega nosilca, da bi ocenili možnost gradnje sami.

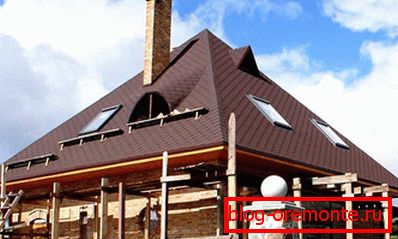

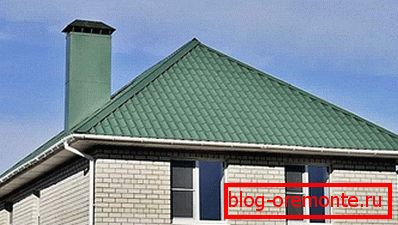

Hiša s streho na kolkih

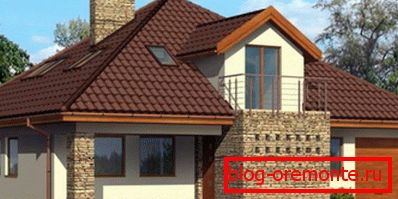

Hiša s streho na kolkih

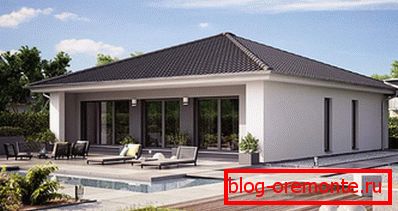

Hiša s streho na kolkih

Značilnosti oblikovanja

Ravna streha, katere konstrukcija je lahko sestavljena iz štirih ali več pobočjih, se v klasični izvedbi šteje za nekakšno čettyrehskatnoy. Število pobočij je odvisno od geometrijske oblike podlage strehe. Če prekrivajo strukturo v obliki kvadrata, jih bo štiri, in če je krog, potem je lahko pet do šest ali več, glavni pogoj je, da so enaki po obliki in velikosti.

Dizajn strešne kritine

Konstrukcija strehe je sestavljena iz naslednjih delov:

  • Ridge vozel, točka povezovanja vseh streh hip-strehe, ki tvori vrh, vrh.
  • Trikotne pobočja, ki jih podpirajo špirovci in tvorijo površino strehe. Ne glede na to, koliko poševnikov ima krovna streha, se njihov naklon nagiba giblje od 20 do 50 stopinj.
  • Prevleka, štrleč del strehe, ki ščiti steno pred dežjem in vetrom. Da bi previsno učinkovito opravljali svoje funkcije, mora biti njegova dolžina vsaj 40-50 cm. Dolgi spodnji deli škarij ali nogavic so previsni.
  • Strešni pokrov, material, s katerim je strešni sistem hipped strehe zaprt, da tvori površino. Zaščita stavbe pred prodiranjem v sneg, dež in mraz. Kot strešna kritina se uporablja kovinska strešna kritina, valovita plošča, ondulin, shingla, klobučevina, skrilavec.

    Hip krovna torta

  • Stojni sistem, elementi okvirja kolka, ki nosi in porazdeli svojo težo na nosilne stene in podlago, preprečuje deformacijo, pogrezanje in propadanje.
  • Sistemi za odvodnjavanje, niz elementov, ki pomagajo prekomerni vlagi, da zapustijo površino strehe kolkov v viharju. Sestavljen je iz lijakov za vodo, žlebov in navpičnih cevi.

Hip streha je zasnovana na principu simetrije. Zato je lahko največja harmonija dosežena, če je kot osnova za to uporabljena okrogla ali kvadratna struktura. Za pravokotno hišo lahko zgradite tudi hipno streho, vendar je veliko težje, kot če bi zgradili hipno streho.

Koristi

Hip streha je precej zapletena v zasnovi in ​​dolgotrajna namestitev, a gleda na okoliške hiše, lahko vidite, da je zelo priljubljena. Oblikovalci uporabljajo projekt pri gradnji kroga strehe, da bi razložili njegove prednosti:

  1. Odlične aerodinamične lastnosti, ki omogočajo, da streha na kolesih vzdrži rahlo in celo sunkovit sunek, ne da bi se strah pred odtrganjem materiala strehe in porušitvijo podstrešja.
  2. Oblika krova strehe s strmimi pobočji vam omogoča, da pozabite na tako neprijeten, rutinski dogodek, kot je čiščenje strehe pred snegom.
  3. Ravna streha pušča možnost ureditve prostornega prostora za stanovanjsko podstrešje. Vendar, zaradi odsotnosti gob, boste morali namestiti drago strešne okna, ki so nameščeni neposredno na ploščadi.
  4. Izvirna zasnova razlikuje hiše s štirikotno streho iz vrstic podobnih projektov z dvostransko trikotno streho.

Hiša s streho na kolkih

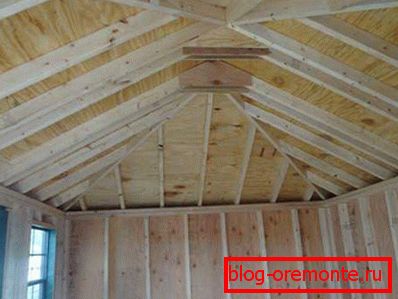

Ravna streha od znotraj

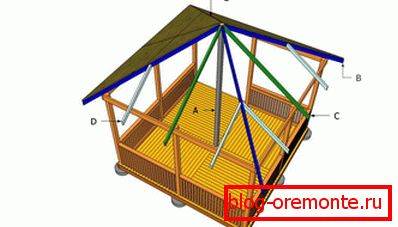

Device truss sistem

Rafterna sistemska streha - okvir, na katerem drži, njen temelj. Odvisno od načina pritrjevanja špirovcev je viseča in najlonska različica. Viseče škarje temeljijo na dveh točkah - mauerlat in grebenski vozel, letvice pa imajo dodatno podporo na navpičnem stojalu, ki je nameščena na notranji nosilni steni. Izbira vrste truss sistemske strehe je odvisna od postavitve in površine hiše.Izkušeni oblikovalci strehe ne priporočajo uporabe stenskih sistemov, če pobočja pobočij presegajo 40 stopinj.

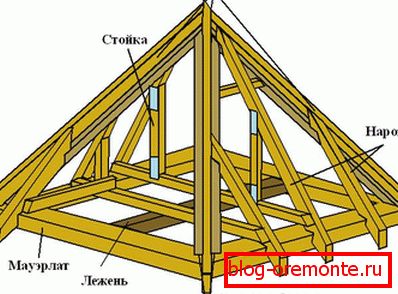

Raftna sistemska streha

Sestavljajo ga naslednji elementi:

  • Mauerlata. Med gradnjo kovinske strehe se na steno, na vsakokratnem pobočju, položi mauerlat iz 150x150 mm debelega lesa ali več. To pomeni, da je streha štiristranska, potrebujete štiri trapezne, zanesljive tramove, ki jih obdelujejo z ognjevarnim in antiseptičnim. Mauerlat se uporablja kot nosilec za pritrjevanje špirovcev in razdelitev teže strešne konstrukcije okoli oboda nosilnih sten. Mimogrede, na notranjih pregradah, vključenih v sistem žlebastega trsa, montirajo tudi nosilni nosilec, le da se imenuje tla.
  • Ridge vozel. Točka, na kateri se srečajo zgornji deli skopnih nog, se imenuje morsko dno. Krovni šotor tipa pomeni povezavo grebena v obliki vozla, in ne črto, kot so kolki ali dvukhskatnye.

    Naprava za povezovanje vozlov

  • Diagonalni (nakosny) špirovci. Od grebenskega vozla se raztezajo v štiri smeri do vogalov mauerlat, ki tvorijo rebra ramp. Dolžina nakosny raft noge več kot običajno, zato mora njihova debelina vzdržati povečane obremenitve.
  • Narozhniki. Ti elementi so značilna lastnost strehe kolkov, imajo različne dolžine, povečajo se, ko se približajo osrednji nogi. Narodezhniki pritrdijo eno stran na špirovce, druga pa na mauerlat.Izkušeni strešniki opozarjajo, da načrtovalci v nobenem primeru ne smejo biti pritrjeni na stojala in greben vozel, to pa poruši togost zgradbe!

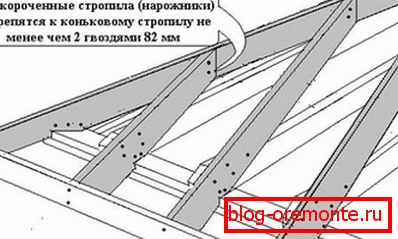

    Pritrdilne naprave

  • Centralni špirovci. Najdaljša noga, ki se nahaja v sredini med dvema poševnicama, je vse, kar je ostalo od navadnih špirovcev, ki se uporabljajo v hip hip strehi.
  • Stojala. Vertikalno nameščene palice, ki služijo kot podpora za greben vozel ali raft noge. Uporabljajo kovinsko streho s sistemom prekrivanja.
  • Zategovanje in sorniki, vodoravne prečke med žičnicami, gašenje požara na stenah hiše. Čim višje je zategovanje, mora biti debelejša palica.
  • Struts, rekviziti, nameščeni pod kotom 45 stopinj na škarje. Potrebni so za zmanjšanje deformacije špirovcev na maso lastne teže.

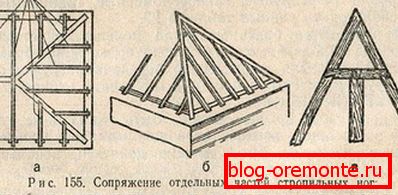

    Umetanje zgibnih nog

  • Zaboji. Lepljenje je osnova za talne obloge. Mehka in rolna strešna kritina zahteva opremo neprekinjene obloge vlage, odpornih na vezane plošče, za plošče in kovinske plošče pa je dovolj mrežasto.

Škarnik je lahko izdelan iz kovine ali lesa. Les je cenejši, lažje obdeluje, vendar potrebuje predobdelavo z antiseptičnimi sredstvi, ki zavirajo gorenje, da se zaščiti pred gnitjem in ognjem.

Ponudbe dizajna

Konstrukcija krovne strehe se začne z izračunom in izdelavo delovnega osnutka. S tem lahko pomagajo ne le arhitekti, ampak tudi posebni računalniški programi. Izračuna se kot nagiba pobočij, višina grebena, prečni prerez elementov okvirja.

  1. Prvi korak je določitev nagiba drsalk, ki temelji na podatkih gradnje klimatologije. S pomočjo posebnih zemljevidov ugotovijo, katera od osmih območij snega in vetra je gradbišče in kakšen je priporočeni kot. Potem morate izbrati strešno kritino in se prepričajte, da ga lahko montirate na pobočjih s takim kotom. Praviloma se valjani materiali uporabljajo na ravnih strehah, modularni listi pa na strmih.

    Projektna streha strešne kritine strehe

  2. Prav tako je za izdelavo projekta potrebno izračunati višino grebena. Med izračuni upoštevajo kot naklona pobočij, želeno višino stropa v podstropni sobi. Običajno je streha razdeljena na polovico in se razreže kot trikotnik z dvema znanima kotoma in stranico, ki je enaka širini hiše. Po tem se višina grebena izračuna s pomočjo trigonometričnih formul.

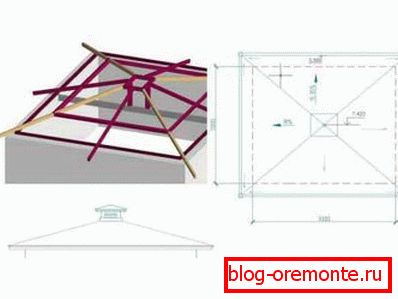

    Risanje strehe na kolkih

  3. Brez izračunavanja skupne obremenitve na rafterskem sistemu, ki je sestavljena iz začasnih vrednosti (masa snega in služi strehi osebe), je nemogoče storiti in stalno (masa strešne pie, dejanski okvir in tla). Ta parameter v osrednji Rusiji dosega do 380 kg na meter, glede na to pa se izbere debelina nožev, ploščic, pritrdilnih elementov in podpornikov.

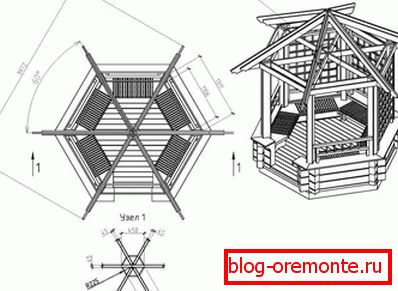

Projektna krovna streha za gazebos

Streha tipke kolka prispeva k racionalni porazdelitvi toplote v hiši, ščiti pred dežjem, preprečuje nastanek snežne zasteklitve in je primerna tudi za odprto gazebo, monumentalno ugledno kočo!
