Samostojna montaža trmastega sistema strešne strehe

Kompleksna struktura trnovega sistema strehe na kolkih odvrača novince, da jih ne ustvarijo z lastnimi rokami. Vendar pa je ta način prekrivanja idealen za zasebne hiše majhne velikosti v evropskem slogu. Za izvedbo visokokakovostne namestitve krovne strehe z lastnimi rokami je potrebno izvesti pripravljalne, oblikovalske podrobnosti: izvesti izračun, pripraviti risbo in uporabiti oznako. Ti procesi zahtevajo osnovno znanje o strukturi raft okvirja, gradbene kode za izbiro nagiba strešnih ramp.

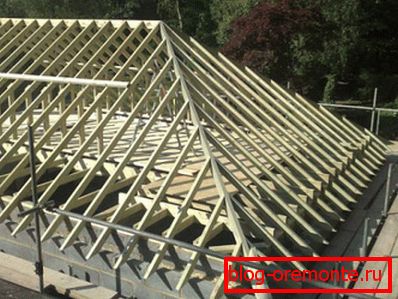

Model trnovega sistema strehe kolkov Rafterska streha

Sestava strešnih frezal

Sistem Rafter izvaja funkcije nosilnega okvirja, na katerem leži večji del strehe. Njen glavni element - trnovaste noge, hipna streha ima 4 različne vrste strešnikov:

Rafterska streha
  1. Dijagonalni (kotni) špirovci. Zasnova trnovega sistema kirurške strehe ima 4 kotne noge. Nadaljujejo grebenski žarek, ki ga povezuje z kotom končne stene. Zaradi kotnih špirovcev se oblikuje kolutni kolut, njihova dolžina presega analogni parameter privates. Ker diagonalne noge nosijo težo krovnega materiala strehe, pritrjene so s držalom za pritrjevanje in končajo navadne obrobe, za izdelavo potrebnih plošč z delom 100x150 mm ali dvema običajnima 50x150 mm. Včasih je standardna dolžina lesa manj, kot je potrebno, v tem primeru je potrebno roke z rokami, ki so sestavljene iz elementov. Izračun dolžine diagonalnih nog je izveden s posebnim koeficientom, tako da se pomnoži z dolžino navadnega kladiva. Namestitev diagonalnih nog nosov
  2. Navadni (vmesni) špirovci. Oblika krošnje strehe vsebuje večino teh špirovcev. Za izdelavo borove plošče je potreben prerez prvega razreda 50x150 mm. Namestitev navadnih nog vključuje uporabo dveh načinov pritrditve - togo in premično. Zgornji nosilec, do grebena strehe s štirimi pobočji, je izdelan v skladu s togim tipom, za to so uporabljeni žeblji ali kovinske plošče. Spodnji, premični, povezuje konec noge s kosilnico na drsniku. Seveda lahko pritrdite špirovce, ki uporabljajo le trde vrste pritrdilnih elementov, vendar ne more nadomestiti krčenja lesenih konstrukcij.
  3. Srednji navadni (vmesni) špirovci. Oblikovanje šestih nog nog ni podobno drugim elementom figur. Njihov zgornji del je obrezan tako, da tvori eno ravnino z grebenom in kotnimi špirovci.
  4. Kratke noge (dame). Posebnost narozhniki je, da imajo vsi različno dolžino. Sestavljalci muh so narejeni s pomočjo nohtov na diagonalne špirovce. Bližje kratko nogo na vrh diagonalne rafterja, večja je njegova dolžina. Korak med imenovanimi ženskami določa izračun in shemo strehe na kolkih, praviloma je manjši od razdalje med navadnimi špirovci.
Metode prilagajanja strpil

Zavezanost zanesljivosti trnovega sistema - elementov istega preseka, izdelanega iz istega materiala, z izjemo diagonalnih špirovcev, katerega presek mora biti debelejši.

Podporne strukture

Oblikovanje škarij ne omogoča, da prenesejo težo strehe, dodatni podporni elementi služijo kot pomoč pri tej zadevi:

  • Mauerlat Mauerlat bar na zgornjih strukturah pasov. V hlodnici in hišni hiši vlogo Mauerlata igrajo zgornje krone, ojačene s sidrišči. Pri opečnih ali plinskih silikatnih konstrukcijah je potrebno sami postaviti električno ploščo na estrih, ojačan s cementom. Zelo pomembno je izračunati pritrdilne točke žarka, tako da ne sovpadajo z lokacijo špirovcev. Mavrica mauerlat se z vsako luknjo v njej zmanjša, zato morate narediti samo tiste, ki so določili izračun. Pravila za namestitev kartice
  • Progres. Run - črtica, na kateri ali nad katerim se izvaja namestitev palic. Prečni prerez grebena se izbere v skladu s prečnim prerezom špirovcev, to pomeni, da se mora ujemati.
  • Zategovanje. Preklopne plošče, ki se vsakega izmed njih ločijo od vsakega para. Strešna streha je opremljena z zgornjim ali spodnjim pritrdilom. Če je kravato postavljeno visoko, se imenuje sornik, in če je nizek, je žar prekrivan. Izkušeni strešni mojstri sledijo enemu pravilu: čim bližje je greben do grebena, bolj debelejše.
  • Stojala. Žarek, ki je nameščen navpično na stropne nosilce, ki podpira škarje ali rolke hiše. Štiri-stropna mansardna streha vključuje vgradnjo regalov v srednji del noge, poravnane iz središča sobe. Namestitev stojala in grebena
  • Podletne noge. Diagonalno fiksirane palice, ki preprecujejo, da bi se roglji spustili pod svojo težo.
  • Sprengelove kmetije. Elementi, ki podpirajo diagonalne špirovce. Kmetija graditi, povezovanje dveh plošč. Ena od plošč zategne mauerlat dveh sosednjih strani, drugi pa podpira škarje.

Izračun komponent sistema trmov temelji na teži strehe, velikosti stavbe, ki jo je treba pokriti, in velikosti preseka izvornega materiala.

Izračun glavnih parametrov sistema

Posebni računalniški programi olajšajo izračun parametrov sistema trnov, vendar je izračun precej preprost, saj temelji na pitagorejskem temperamentu na pravokotnih trikotnikih. Shema za izračun je videti takole:

  1. Najprej naredite svoje roke za merjenje širine in dolžine prekrivajoče strukture. Za meritve je potreben en merilni trak, vsako meritev je treba opraviti dvakrat, da se izognete napakam. Na podlagi pridobljenih podatkov je shematska risba. Risba hip hipped strehe kolka
  2. Naslednja faza je izbira kota bokovega streha z boki. Določa se na podlagi uporabljenega strešnega materiala. Ker je mehka ploščica najbolj primerna za pokrivanje pobočij kompleksne oblike, recimo, da je kot od 5 do 50 stopinj. Vendar ne pozabite, da je bolj strma pobočja potreben več strešni material, težje so podporne enote, težje pa je, da namestitev opravite z lastnimi rokami.
  3. Če se odločite za naklon, lahko višino grebena izračunate tako, da pomnožite tangento kota med podnožjem in ravnino pobočij za dolžino končne stene. Pokončna streha s štirimi koraki se izračuna v obratnem vrstnem redu glede na želeno višino stropa.
  4. Če želite izračunati razdaljo med grebenom in koncem previsa, morate kvadrat izračunati od izdelka polovice dolžine končne stene in višine grebena.
  5. Površina strehe je mogoče izračunati tako, da dodamo območje njegovih pobočij z uporabo formule za trikotnik in trapez.
Izračun dolžine diagonalnih nog

Izračun sestave trnovega sistema vam ne bo omogočal le nakupa zahtevane količine gradbenega materiala, ampak pravilno določiti prostornino temeljev, vendar je treba za kritje in obrezovanje kupiti strešne kritine s stopnjo 15-25%.

Rezultat izračuna mora biti podrobna risba in poenostavljena shema za uporabo oznake. Štiri-strešna streha se lahko gradi na že pripravljenih projektih, če uporabljate standardni naklon nagiba.

"Zlata" pravila za krovce

Izkušeni glavni strešniki pravijo, da strešni sistem s končnimi kolčki ni bolj zapleten od dvojnega, če sledite "zlatim" pravilom, ki so nastali v dolgih letih dela:

  • Za izdelavo plošč za plošče in žičnate plošče iz istega odseka, to je špirovcev in grebenih nosilcev, je treba izdelati 50x150 mm od plošče, električno ploščo in posteljo 150x150 mm.
  • Izvedite izračun pred začetkom vgradnje strehe na podlagi večkrat preverjenih meritev.
  • Vozlišča sistema trussing se morajo odražati v projektni dokumentaciji in preveriti z izračunom obremenitev.
  • Izbrati moramo oddelek za škarje glede na dolžino, težo strešnega materiala in površino, ki jo je treba pokriti.
  • S svojimi rokami se namestitev izvede s pomočjo pomožnega delavca. Dolge težke diagonalne strešnike je težko namestiti sam.

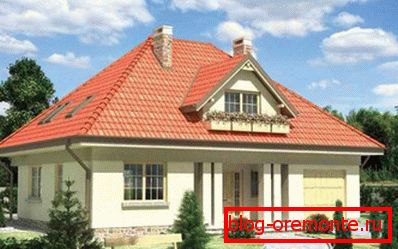

Kopel s stropom Stropna stropna stanovanjska zgradba

Štiri-strešna streha in vozlišča njegovega nosilca so precej težko namestiti, vendar pa odsotnost gob omogoča zanesljivo zaščito pred mrazom, vetrom in dežjem.
