Samostojna namestitev truss sistema - kako pravilno narediti

Namestitev strehe je kompleksen tehnološki proces, ki vključuje načrtovanje, montažo okvirja, polaganje strešnega materiala in namestitev pomožnih elementov. Čeprav ni enostavno pravilno zgraditi strehe, da bi zmanjšali stroške strešnega dela, če imate osnovna gradbena znanja in orodja, lahko to storite sami. V tem članku podrobno opisujemo zaporedje ukrepov, ki so potrebni za samostojno izvedbo namestitve strešnega sistema strehe zasebne hiše.

Okenski okvir in njegove funkcije

Strešni okvir strehe je nabor lesenih elementov, ki tvorijo neke vrste "ogrodje" konstrukcije, ki podpira strešna pobočja in jim daje potrebno obliko. Po želji lahko strešni sistem izdelamo ročno, glavna stvar je, da pravilno izračunamo obremenitve in določimo sestavo strukture. Funkcije strešnega okvirja so:

  1. Podpira strešne rampe. Noge za rafte dajejo površini strešnih pobočij naklon, ki je potreben za učinkovito odstranjevanje taline ali deževnice in snežne mase same.
  2. Porazdelitev teže strehe. Pravilno izdelana konstrukcija okvirja enakomerno porazdeli težo strešne pite na nosilne stene in temeljev konstrukcije, kar preprečuje deformacijo in pogrezanje podpor.
  3. Kraj za pritrjevanje strešnega materiala. Tisti, ki so vsaj enkrat s svojimi rokami blokirali streho, vedo, da je zaboj okvirja podlaga za pritrditev hidroizolacijskega premaza.

Bodite pozorni! Okenski okvir je izdelan iz lesa ali pocinkane kovine. Izbira materiala je odvisna od stroškov strehe, življenjske dobe in nosilnosti strehe. Izkušeni obrtniki verjamejo: če dolžina naklona ne presega 6 metrov, je veliko bolj smiselno, da te elemente naredimo iz lesa.

Device truss sistem

Ustvarjanje projekta

Preden naredite roglje za streho zasebne hiše z lastnimi rokami, je treba ustvariti delovni načrt strukture, ki upošteva podnebne razmere na območju, kjer poteka gradnja, način uporabe podstrešja in vrsta strešne kritine. Vsi ti dejavniki se upoštevajo pri izračunavanju obremenitev, ki vplivajo na okvir strehe. Za določitev potrebne nosilnosti in oblikovanje strešnega projekta je potrebno določiti:

  • Skupna obremenitev na špirovce. V ta namen se trajne obremenitve (teža strešnega sistema, izolacija, strešni material in hidroizolacija) zberejo z začasnimi obremenitvami (sneg, veter in elementarne obremenitve). Skupna teža strešne pite pri uporabi toplotne izolacije lahko doseže do 700 kg.
  • Višina strehe grebena. Ta indikator se izračuna na podlagi želenega nagiba pobočij in širine prekrivajoče strukture. Tudi na višini grebena vpliva na način uporabe podstrešja: če je opremljen s stanovanjsko podstrešjem, mora biti greben nameščen najmanj 250 cm od tal.
  • Nagibi rampe. Kot nagiba strešnih pobočij se izračuna kot kvocient višine grebena in polovice strešne podlage. Ta faktor je odvisen od klimatskih pogojev v območju gradnje, kot tudi značilnosti strešnega materiala.

Pomembno je! Rezultat izračuna skupnih obremenitev, višine grebena in naklona pobočij je dobro zasnovana, podrobna shema okvirja okvirja, ki bo olajšala izdelavo konstrukcije z lastnimi rokami in zmanjšala tveganje za napake.

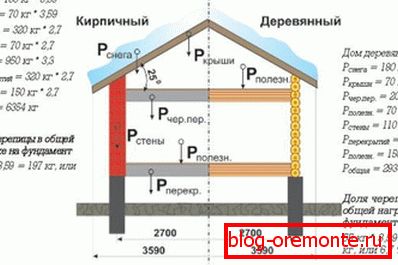

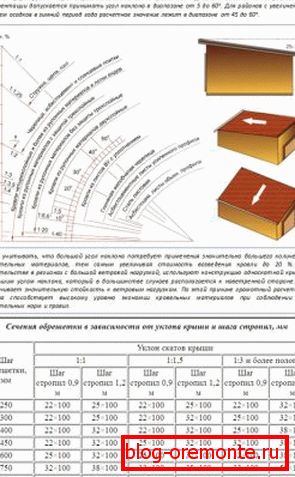

Izračun obremenitve Izračun naklona Izračun kota naklona strehnih pobočij

Izbira in priprava materiala

Za izdelavo trdnega in trpežnega ogrodja stojnice za streho zasebne hiše uporabite masivne lesene ali kovinske profile. Končni stroški, teža, življenjska doba in nosilnost končne konstrukcije so odvisni od izbire materiala. Izkušeni obrtniki priporočajo izbiro lesa za svoje roke. Za špirovce, ki so služili že dalj časa, je potrebno preveriti skladnost žaganega lesa s standardom:

  1. Vsebnost vlage v žaganem lesu, ki se uporablja za izdelavo špirovcev z lastnimi rokami, ne sme presegati 19-21%. Mokri les v procesu sušenja lahko razpoči, osnove, zaradi katerih so deformacije in izkrivljanja v strehi.
  2. Drevo mora biti v zdravem stanju. To pomeni, da mora imeti svetlo barvo, značilno za pasmo, brez žepov gnilobe, plesni, rjavenja ali sledi škodljivcev.
  3. Za izdelavo špirovcev je priporočljivo izbrati ravne ploske plošče brez velikega števila vozlov, ker zmanjšujejo moč nosilcev.

Upoštevajte, da je leseni ogrodni okvir že dolgo časa, preden začnete sestavljati strukturo z lastnimi rokami, obdelali komponente z globokim penetracijskim antiseptičnim učinkom in zmanjšali število gasilcev, je sestavina protipožarne snovi impregnirana.

Knjižica književnika

Namestitev trnovega sistema nizko rastne hiše se začne z zaznamkom mauerlat. Ta izraz se nanaša na podporni nosilec, ki je nameščen na zgornjem stebru nosilnih sten, na katerih stoji nagib strehe. Število glavnih palic, uporabljenih pri oblikovanju, vedno sovpada s številom drsalk. Mauerlat je narejen iz debele lesene palice debeline 10-15 cm. Polaganje tega okvirnega elementa se izvaja v skladu z naslednjimi pravili:

  • Mauerlat je nameščen le, če je škatla hiše izdelana iz opečnega, betonskega, plinskega silikata, pene. V lesenih stavbah vlogo Mauerlata igra zgornja koronetna krona, trdno pritrjena s kovinskimi nosilci ali zatiči.
  • Nekateri tipi stenskih nosilcev ne zagotavljajo namestitve plošče, saj ne nosijo burje na stenah konstrukcije.
  • Med steno hiše in mauerlat vedno trdno vodoodporno, da preprečite nastanek kondenzacije ali gnilobe lesa. Za te namene se uporablja asfalt, kremenasto klobučevino ali klobučevina.
  • V mauerlate ni dovoljeno povezovati pod škarjami, saj vsaka kršitev integritete zmanjša moč žarka.
  • Pritrditev močnostnega žarka se izvede s pomočjo čepov, vgrajenih v steno hiše, ali z dolgimi sidrišči.

Ne pozabite, da je pred montažo priporočljivo zdraviti antiseptik z globokim penetracijo, da se prepreči gnitje lesa, in tudi ognjeodporni impregnirati, da zaščitite ogrodje strehe.

Pravila za namestitev kartice

Tehnologija sestavljanja

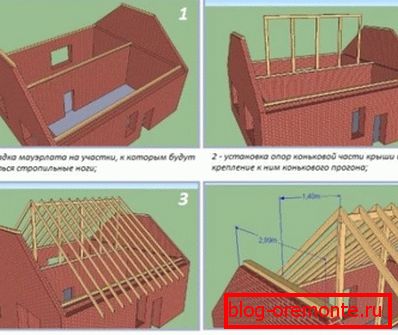

Stopnja kompleksnosti in zaporedja montaže strešnega okvirja strehe je odvisna predvsem od zasnove in vrste špirovcev. Če želite ročno namestiti, je bolje izbrati enostavnejše strukture z dvojnim nagibom. Če so znotraj hiše na voljo nosilne stene, se lahko uporabi sistem za prekrivanje. Okvir je sestavljen v več fazah:

  1. Zaznamek Mowerlata in laž. Na tej stopnji je pomembno trdno pritrditi podporne palice vzdolž nosilnih sten s kovinskimi zatiči ali sidri.
  2. Na tleh, nameščenih na notranji nosilni steni, so nameščeni navpični stojali s hitrostjo 1,2-1,5 m. Da držijo pokončno pozicijo, vzpostavijo začasne rekvizite.
  3. Na vrhu nosilca grebena. Medsebojno povezuje vertikalne nosilce in služi kot podlaga za namestitev podnožja.
  4. Vstavite trnovo nog. En konec šablona, ​​pritrjen na mauerlat, in drugi - na grebenski nosilec.
  5. Pravokotno na špirovce, ki so narejene na zaboj, na katerem je pokrita streha.

Ne pozabite, da je blokiranje lesene hiše z lastnimi rokami mogoče le po popolnem krčenju škatle. Da bi nadomestili spremembo geometrije strehe, uporabite mobilni nosilec, ki se prilagaja velikosti hiše.

Montažna ogrodja

Video navodila
