Sandwich cev za dimnik - kako namestiti svoje roke

Če se vam zdi, da je namestitev dimnika samo skrb za srečne lastnike kaminov, potem najverjetneje načrtujete samo zasebno hišo. Lastniki stanovanj, ki imajo izkušnje z izkušnjami, vedo, da je ta element ogrevalnega sistema potreben tudi za plinske kotle, s pomočjo katerih se ogreva hiša in organizacija oskrbe s toplo vodo, za pečice v kopeli.

In kaj ruskemu ne všeč dobro kopel? Vsaka toplotna naprava zahteva cev za proizvodnjo plinske mešanice, ki jo sestavljajo zrak in proizvodi zgorevanja goriva iz prostora v ozračje. Za izvedbo tega dela izkušene peči priporočajo sendvič dimnikov in kakšne so, kako se namestitev opravi z rokami, in današnji članek vam bo povedal, kako priti skozi streho.

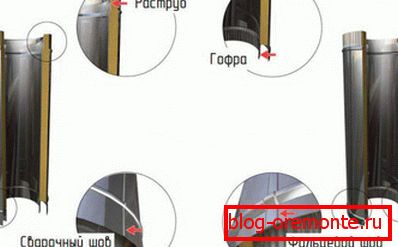

Dvojne cevi s toplotno izolacijo Dvojna cev s toplotno izolacijo

Sandwichova konstrukcija cevi

Vse, kar je povezano z ogrevalno opremo, je povezano s tveganjem požarov, zlasti v lesenih hišah. Statistični podatki kažejo, da se več kot polovica primerov ognja pojavlja, ker so lastniki domov napačno namestili dimnik z lastnimi rokami. Da bi olajšali to nalogo in zaščitili hišo pred ognjem, uporabite sendvič cev za dimnik. Na prvi pogled izgledajo kot navadni izdelki iz nerjavnega jekla, dejansko pa imajo troslojno strukturo:

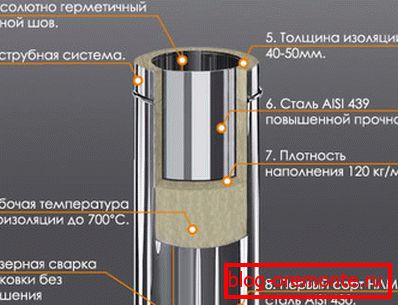

Oblikovanje cevi z dvema vezjema
  1. Notranja kontura. Jeklen okroglega prereza iz nerjavečega jekla s povečano obstojnostjo debeline najmanj 1 mm z dodatkom cinka ali molibdena. Notranja cev je izdelana iz kovine, z varjenjem, da dobimo zapečateni šiv. Zaradi svoje visoke anti korozijske lastnosti legirano jeklo ne poškoduje interakcije z vodo.
  2. Izolacijski sloj. Med notranjim in zunanjim vezjem je izolacijski sloj, ki opravlja dve pomembni funkciji: "blokira" toploto v notranjosti cevi, preprečuje segrevanje okoliških materialov in ne dovoljuje, da se dima ohladi, ko prehaja skozi cev, tako da se saj ne stoji na svojih stenah. Kot toplotna izolacija se uporabljajo vlaknasti materiali z najvišjo stopnjo požarne odpornosti z delovno temperaturo do 700 stopinj, na primer bazaltne mineralne volne. Izolacijski sloj med tokokrogi je 40-60 mm, gostota izolacije pa 12o kg na kubični meter.
  3. Zunanje ohišje. Zunanja lupina sendvič cevi, izdelana iz nerjavečega jekla ali druge vrste kovine. Šiv ohišja se izvaja z uporabo laserskega varjenja, ki ne poškoduje galvanskega sloja nerjavečega jekla in ga ščiti pred korozijo. Stroški cevi iz medenine in bakra močno povečujejo stroške polaganja dimnika, namestitev pa je upravičena s spektakularnim videzom.

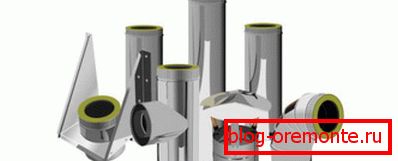

Dodatni elementi dvojnega kroga Dodatni elementi dvojnega kroga

Cevi za sendvič so sestavljene iz dodatnih elementov: ravnih delov, vej, čevljev. Premer izdelkov je odvisen od proizvajalca, zato morate kupiti vse dele dimnika enega podjetja, ki so idealno primerni drug drugemu.

Prednosti sendvič cevi

Sendviči dimniki v primerjavi s klasičnim nerjavečim jeklom stanejo več za lastnika stanovanj, vendar se njihovi stroški povečujejo zaradi večje varnosti in zanesljivosti takega sistema, še posebej, če se namestitev izvede ročno. Njihove koristi vključujejo:

  • Odlična izolacija. Notranja toplotna izolacijska plast ščiti okoliške elemente ogradnega sistema iz ognja in ohranja toploto v notranjosti cevi. Cev za sendvič je odlična za namestitev zunanjih dimnikov, ki ne vodijo skozi streho. V večini regij v Rusiji je njihova vgradnja mogoča le, če je cev izolirana z lastnimi rokami ali v proizvodnji.
  • Brez kondenzacije. V običajnih ceveh, zaradi razlike v notranjih in zunanjih temperaturah, nastane kondenzat v notranjosti, ki se nabira na kupu, s čimer uniči dimnik. V sendvič cevi zaradi toplotne izolacije ni prehoda dima iz hlapov v tekočino. Sestava cevi z dvojnim krogom
  • Enostavno vzdrževanje. V sendvičih ceveh se dim, ki prehaja iz ogrodja v ozračje, ne ohladi, tako da se nasadi saj ne tvorijo na stenah, za razliko od cevi iz nerjavečega jekla z enim konturjem. Zaradi tega dimnik, tudi če njegov premer ni velik, ne zahteva pogostega čiščenja.
  • Preprosto. S skoraj enakimi ognjevzdržnimi lastnostmi dimniški sendvič tehta večkrat manj kot opeka, zato njena namestitev ne vključuje krepitve temeljev.
  • Estetika. V primerjavi z eno-konturno cevjo iz legiranega jekla, toplotno izolirane z lastnimi rokami, sendvič cevi izgledajo neater in bolj predstavljiv.
  • Enostavna namestitev. Zahvaljujoč pritrditvi prirobnice ali bajoneta je lahko sendvič cev enostavno sestaviti z lastnimi rokami in dimnik skozi streho.

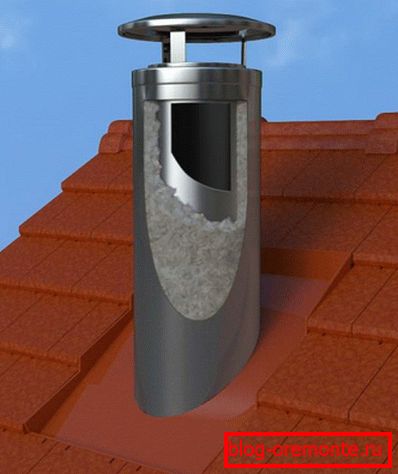

Sendvič dimnik

Za izračun dimnika z lastnimi rokami se na ogrevalni napravi z navodilom o moči in velikosti vstopa zahteva, da na podlagi teh podatkov določi premer cevi, ki je potreben za zagotovitev potiska.

Načini vgradnje sendvič dimnika

Če želite uporabiti grelec brez strahu pred požarom, je zastrupitev z ogljikovim monoksidom potrebno postaviti dimnik, ki ga vodijo pravila požarne varnosti in gradbenih oznak:

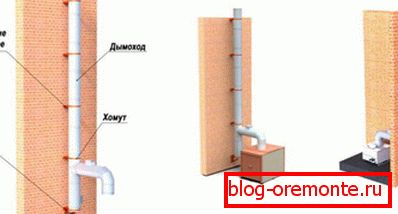

Proizvodnja dimnika skozi steno in streho Notranja in zunanja postavitev dimnika
  1. V krajih, kjer je potreben prehod dimnika skozi strop, stene ali streho, je potrebno namestiti dodatno toplotno izolacijo s pomočjo jeklenega kanala ali odvodne cevi.
  2. Cevke za sendvič ne priključite neposredno na dovod grelnika. Pri prehodu skozi steno ali streho je priporočljivo uporabiti sendvič cev na zunanjih delih dimnika.
  3. Mesta, kjer je prehod dimnika v neposredni bližini sten, zaščiten z listi ognjevzdržnih materialov, kot so azbest.
  4. Če namestitev poteka ročno, se prepričajte, da dolžina vodoravnih odsekov, ki negativno vplivajo na potisno silo, ne presega 100 cm.
  5. Premer jeklene cevi iz jekla po vsej dolžini ne sme biti manjši od vstopne cevi grelnika.
  6. Jekleni dimnik mora biti sestavljen z lastnimi rokami, tako da sklepi ne padajo na prehod cevi skozi streho.
  7. Za prehod skozi streho v režo med elementi trnovega sistema uporabite zavihke. Cevi za sendvič imajo stranske dele pod kotom 45 stopinj, če potrebujete prelom 90 stopinj, potrebujete dve veji.
  8. Premer vseh elementov dimnika mora biti enak, tako da v sklepih ne nastanejo nobene vrzeli. Jeklene spone in tesnila, ki so odporni proti ognju, se uporabljajo za tesnjenje spoja.
  9. V spodnjem delu dimnika opravlja revizijo, vrata ali steklo, skozi katerega nadzoruje stanje dimnika.

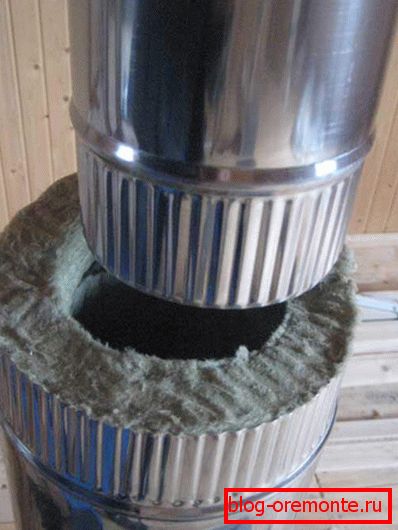

Priklopite povezavo

Vgradnja notranjega obrisa cevi se izvede "s kondenzatom", to pomeni, da je vsak naslednji element vstavljen v prejšnji. In zunanji ovoj je povezan "s kondenzatom", nasprotno pa je zgornji segment na spodnjem delu.

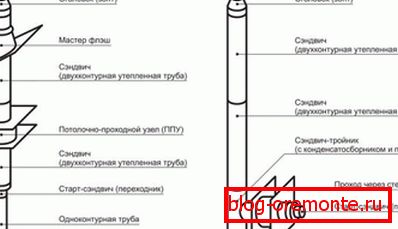

Zaporedje namestitve

Namestitev dimnika вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

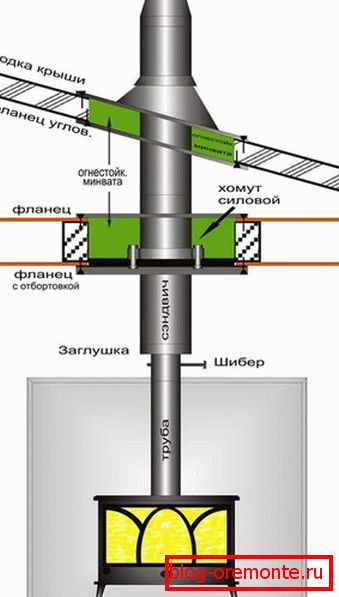

Namestitev dimnika

Montaža čepov, kolen in zavojev se izvede s pomočjo nosilcev, pritrjenih na stene vsakih 2 m. Dimnik je postavljen na streho na razdalji 50-150 cm od najvišje točke, njegova višina pa mora biti vsaj 0,5 m višja od grebena. Namestitev dimnika с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
