Šarnirni sistem strešnih škarij

Eden najpomembnejših konstrukcijskih elementov katere koli konstrukcije je njegova streha. Na strehi je, da je glavna obremenitev zaščita konstrukcije pred padavinami, ultravijoličnim sevanjem in vetrom, zato je treba z njeno konstrukcijo pristopiti z največjo odgovornost. Seveda, izgled strehe ni nič manj pomemben. V zadnjem času lahko opazujete zgradbe z različnimi strehami, od običajnega vpetja do izvirne kupole. V bistvu gre za okus, vendar kot eno izmed najbolj vsestranskih in optimalnih rešitev lahko omenimo steno kroga.

Tako kot katera koli druga streha, streha na kolkih temelji na špirovcih, natančneje pa govorimo o celotnem sistemu. Samo o tem, kakšne značilnosti ima strešni sistem strehe na kolkih in kakšne značilnosti ima proces njegove izdelave in bo obravnavana v nadaljevanju.

Splošni opis

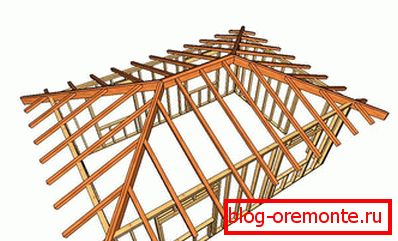

Rafter sistem hipped strehe

Da bi razumeli bistvo prihajajočih del, je potrebno ugotoviti, kaj se šteje za hipno streho. Strešna streha je štirismerna streha, ki temelji na raftnem nosnem sistemu. Z vidika geometrije bodo oba pobočja te strehe imela trapezoidno obliko (ki teče vzdolž stavbe), in dve pobočji s koncev hiše bodo trikotne. Kljub dejstvu, da je stavba kvadratna, se ohranja oblika pobočij.

Če upoštevamo napravo takega sistema, je sestavljen iz več vrst elementov:

  • Slant rafters.
  • Podkosi.
  • Rezanci
  • Dijagonalni špirovci.
  • Običajni špirovci.

Uporabljate lahko dodatne elemente, npr. Sprengel in stojala. Na splošno je tesar preprosto poln barvnih izrazov in izvirnih izrazov. Tako je poudarjen pomen in vrsta "kaste" te vrste dela.

V večini primerov je to res. Še posebej se nanaša na teoretično stran izdaje - izračun nagiba drsalk, celotno načrtovanje, risanje risb. Ta dela se odlikujejo po visokih zahtevah glede kakovosti njihove uspešnosti, zato je najbolje, da jih zaupate strokovnjakom. Toda delo na takojšnji montaži se lahko opravi samostojno. Seveda, če obstaja nekaj izkušenj in znanja na temo.

Prav tako je treba dodati, da ne zadnje mesto v konstrukciji kroga strehe prevzame kakovost uporabljenih materialov. Za te namene so najbolj primerne plošče in palice iglavcev. S takšnim materialom je enostavno delati, saj je glede na primerjalne stroške zelo prilagodljiv in na voljo tudi. Edina stvar, ki je vredna posebne pozornosti, je vsebnost vlage v materialih. Optimalna stopnja je 20%. Ne bo tudi nepotrebno opozoriti, da je za delo najbolje izbrati suh čas.

Zaporedje dela

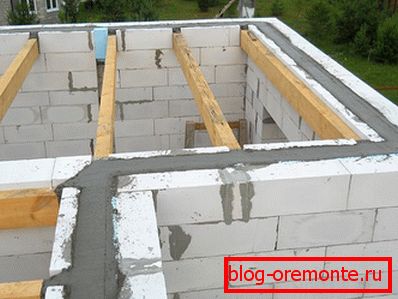

Armopoyas

Ko so pripravljalne faze dela končane, lahko nadaljujete s samim procesom gradnje trnovega sistema.

  1. Prvič, morate obdržati okoli perimetra sten zgradbe armiranega betonskega estriha, ki bo služil kot osnova za ostalo streho. Za to morate najprej zbrati majhno oplaščenje. Potem je postavljen in pritrjen na določeno višino od dna kovinske mreže, nad katero lahko vlijete betonsko mešanico in držite estrih. Debelina estriha je lahko do 10 cm, kar je odvisno od pričakovane obremenitve, pri čemer bo velik del zagotovil strešni material.
  2. Ko se estrih končno strdi (lahko traja od dveh dni do tedna), je na njej mogoče položiti mauerlat. Zato je treba nositi žarek, ki bo podpiral preostalo streho. Kot mauerlat lahko uporabite leseno letev s prečnim prerezom približno 15-15 cm. Na estrih je pritrjen s posebnimi sidri.
  3. Naslednja faza dela je namestitev grebena. Za to je mogoče uporabiti leseno letev s prečnim prerezom 10 × 10 cm, ki je v skladu z izračuni s pomočjo dodatnih podpornih palic pritrjena, kar pa se naslanja na nosilne nosilce.
  4. Naslednji so nameščeni sami in fiksni nosilci? nagnjeni in diagonalni špirovci. Tako se oblikuje glavni okvir sistema trussov. Treba je reči, da je treba pri pritrditvi vsakega posameznega elementa pritrditi vsaj dva žeblja. Za oblikovanje špirovcev je treba uporabiti robovito ploščo ali les. Odseki se lahko razlikujejo, vendar je dovolj, da prenesejo vetrne in snežne obremenitve. Optimalna je uporaba plošče od 50 do 150 mm. Ko naklon nagiba strehe ni načrtovan, da bi bil prevelik, bo to pomenilo, da bodo snežne obremenitve precej pomembne, zato bo s pomočjo sprengelja potrebna še dodatna krepitev stojišča. Zato je sprejemljivo, da pokličete vodoravno lociran les, na katerem bodo podprti diagonalni strešniki podprti z dodatno lesno podporo.
  5. Naslednji korak pri izdelavi sistema kolutov je namestitev letve. Lahko je redek, z razdaljo med elementi nad 3 cm ali trdno. Tip plašča je izbran glede na to, kateri strešni material bo uporabljen. Torej, na primer, pod bitumensko ploščico je potrebno izdelati samo neprekinjen zaboj, razdalja med elementi, ki lahko pod skrilavcem doseže meter.

Kot zaključek zgoraj navedenega lahko dodate nekaj pravil, katerih spoštovanje vam bo omogočilo čim natančnejše delo.

  • Posebno pozornost je treba nameniti montažnim diagonalnim strojem.
  • Pri pritrjevanju špirovcev na mauerlat morate zagotoviti, da ta kraj ne pade na mesto pritrditve mauerlat na steno.
  • Dodatno pritrjevanje elementov trnovega sistema se lahko doseže s pomočjo dodatnih dirk, vgrajenih v nosilne nosilce.
  • Vsi teoretični vidiki dela: shemo trnovega sistema in potrebne izračune morajo opraviti poklicni gradbeniki.

V zvezi s tem se lahko šteje, da je kratek opis proizvodnega postopka sistema trmastih strešnikov.

Video

Ta videoposnetek prikazuje, kako zagotoviti togost strehe kolka:
