Strešni sistem - mansardna streha - vgradnja špirovcev in

Kot pravijo izkušeni gradbeniki, se lahko podstrešje opremi v hiši, bi bila streha. Vrsta strehe vpliva na to, ali bo ta ukrep povečal uporabno površino, ali je ta prostor udobno uporabljati in kakšna kompleksnost dela bo potrebna. Običajne vrste streh za ureditev stanovanjske strešne sobe se štejejo za žlebove ravne in zlomljene pobočja.

Sistem trnkov mansardne strehe je zasnovan tako, da osvobaja prostor v središču, kjer višina stropa doseže sprejemljivo višino, pri čemer je večji del podpornih elementov nameščen na robovih. Ta članek vam bo povedal, na kakšen način je izdelan strešni okvir, kako izbrati najboljšo možnost in pravilno namestiti namestitev.

Vrste strešnih sistemov

Začetek oblikovanja truss sistema za mansardno streho, bodite pozorni na postavitev hiše. Na podlagi vrst podpore izberite ustrezno različico naprave:

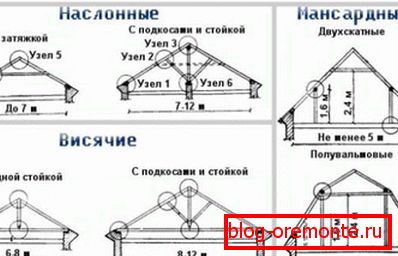

Diagram tipov strešnih sistemov mansardne strehe
  1. Nezaslišano Ta vrsta okvirja okvirja je primerna za hiše, v katerih prehaja stranska stena na sredini. Nato se teža strešne konstrukcije porazdeli med njo in zunanjimi stenami konstrukcije. To je neobremenjen in racionalen način organizacije okvira, vendar je primeren, če razdalja med zunanjimi stenami in notranjo podporo ne presega 7 m.
  2. Viseče. Ta tip se uporablja potem, kodo znotraj nima nobenih pregradnih sten ali stolpcev, ki se uporabljajo za prenos teže strehe na njih. Viseče škarje temeljijo na mauerlat in grebenski nosilec. Za strehe do 50 kvadratnih metrov. m, z majhno težo strehe uporabljajo najpreprostejšo konfiguracijo, ki jo sestavljajo raft noge in vodoravne puffs. Za blokiranje gradnje velikih dimenzij je ta struktura okrepljena z nogami, bori in podstavki. Ti elementi povečujejo stabilnost strehe, vendar "pojesti" uporaben prostor na podstrešju. Dovoljena razdalja med stenami stavbe za obešene fasade je 14 m.
  3. Kombinirano. Mešani tip trnov sistem se uporablja, če so v hišo nameščeni oporni stolpi namesto nosilne particije na sredini. Izkazalo se je, da se del špirovcev lahko položi na stebre, ostalo pa se lahko pritrdi kot visi. Ta metoda se pogosto uporablja za izgradnjo mansardnih streh, saj omogoča uporabo manj pomožnih elementov, zmanjša obremenitev na temelju in ne prekriva strešne sobe.

Upoštevajte, da je treba podstrešno napravo načrtovati v fazi izdelave projektov, saj je za izračun osnove potreben tip, teža in zasnova trnovega sistema. Če je bila odločitev o izgradnji mansardne strehe nastala na zadnji stopnji gradnje, je potrebno ponovno izračunati maso hiše ob upoštevanju novih podatkov, da bi preverili, ali je podlaga ostala dodatna obremenitev, še posebej, če je v odseku zapletena tla in majhna razdalja med površino in podtalnico.

Izračun elementov faznega sistema

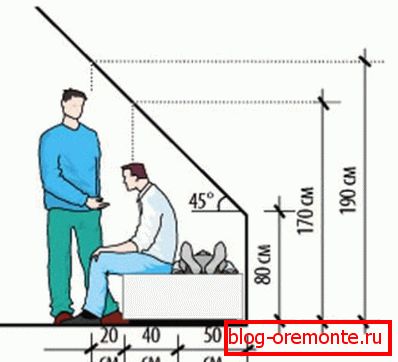

Z gradbenim standardom se soba imenuje stanovanjsko, če je višina od tal do grebena najmanj 2,5 m in obstajajo viri naravne svetlobe, to je oken. Zato je glavni parameter mansardne strehe, ki je potreben za izračun - kot naklona njegovih pobočij. Ulov je, da če postavite majhen naklon, bo višina podstrešnih stropov nižja, kot to dovoljujejo pravila. In če boste pokrivali rampe, bo streha zelo težka, draga in nestabilna. Zato se uporablja pokvarjena vrsta strehe, katere pobočja spreminjajo pobočje, njegovi zgornji špirovci imajo akutni kot 30 stopinj, spodnji pa 60 stopinj.

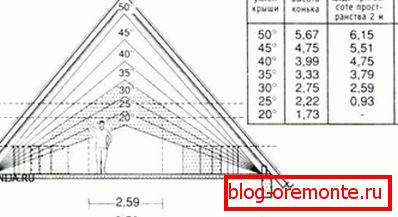

Odvisnost kota naklona in višine stropov Odvisnost kota naklona in višine stropov

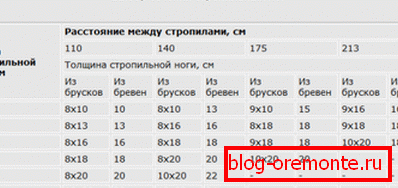

Pomembna faza pri oblikovanju mansardne strehe je izracun preseka elementov trnovega sistema. Najlažji način, da ugotovite, je priporočena velikost v referenčni tabeli z izračunanimi vrednostmi, ki upoštevajo dolžino, razdaljo med sosednjimi elementi, vrsto in kakovostjo materiala. Če pa je streha nestandardne velikosti, je treba izvesti izračun, ki temelji na izračunu celotne obremenitve teže strehe, ki pade na sistem škarij. Shema izračuna upošteva tudi začasne obremenitve v obliki snežne mase, ki se odražajo v podnebnem dejavniku, ki karakterizira naravo vremena na gradbišču.

Izbira prečnega prereza glavnih nog

Za izdelavo strešnega sistema se uporablja les, vendar to ni priporočljivo v vseh primerih, saj lahko grozdi obvladajo obremenitev, je potrebno povečati presek uporabljenega žaganega lesa, kar še povečuje težo konstrukcije. Da bi se izognili tej zaprte zanke, morate opustiti drevo v korist špirovcev večje trdnosti kovine.

Gradbeni trnov sistem

Sestavni deli okvirja strešne strehe se ne razlikujejo od zasnove drugih vrst strešnih streh. Vključuje:

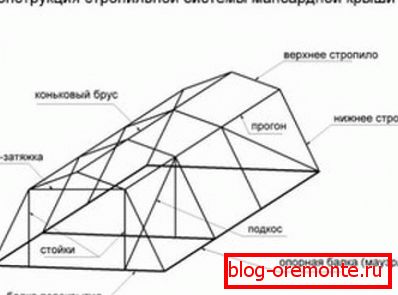

Diagram sistema ogrodja
  • Mauerlat Podnožje strehe, vrsta temeljev, ki vzame težo strehe in se razprostira po obodu podpornih sten. Izdelan je iz lesa velikosti 150x150 mm ali debelejše. Namestitev mauerleta se izvede s pomočjo sidrnih vijakov ali čepov, vgrajenih v armiranobetonski pas. Med površino stene in palico položite hidroizolacijsko plast ali jo obdelajte z bitumenskim mastikom. Zelo pomembna točka pritrdilnih elementov je, da izračunate položaj čepov, razdalja med njimi pa je izbrana tako, da ne pade pod podnožje.

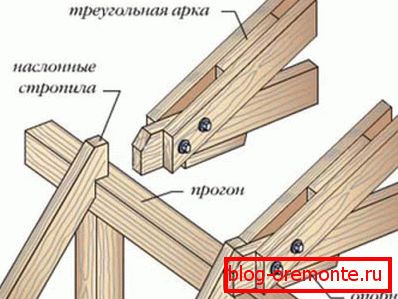

  • Škarje. To so elementi trnovega sistema, ki tvorijo strešno pobočje. Na vrh grebena je pritrjen zgornji del noge, dno pa na mauerlat ali stojalo, če govorimo o zgornjih špirovcih pokvarjene strehe. Noge so izdelane iz plošč 50x150 mm ali 100x150mm. Razdalja med njimi se imenuje smola, variira od 50 do 120 cm, odvisno od teže strešnega materiala. Vmesni in prečni prerez nosilcev je opisan v shematičnem sistemu, ki olajša namestitev. Shema glavnih vozlišč okvira
  • Rack Racks podpirajo greben ali, kar je pogostejše pri gradnji mansardnih streh, srednji del škarij. Stojala so izdelana iz lesa, katerega presek sovpada z velikostjo plošče. Postavljeni so na talne grede, tako da razdalja med regali ustreza njihovemu koraku.
  • Strut Sprejemljivo je, da pokrivajo podporne elemente, ki podpirajo podnožje, s kotnim razporedom. Glavna naloga stojala je zmanjšanje deformacije špirovcev pod težo svoje lastne teže.
  • Zategovanje. Zategovanje je izdelano iz trajnih profilnih plošč, ki ustrezajo velikosti špirovcev. To je pritrjeno vodoravno, zategovanje par nog noge na vrhu ali dnu. Manjša je razdalja med pihanjem in grebenom, ta debelejši element mora biti, ker je obremenitev na njej večja. Nameščanje udiha odstrani porušitveno obremenitev, ki deluje na špirovce.

V večini primerov so elementi sistema fuga izdelani iz visoko kakovostnega lesa. Da bi se izognili deformacijam med delovanjem, ga je treba posušiti do vlage 15-18%, obdelano z antiseptičnimi impregnacijami globokih penetracij in zaviralci ognja, če nameravate odstraniti dimnik na streho.

Zaporedje sestavljanja

Sestavljanje trnovega sistema je najbolje opraviti s pomočjo izkušenega mojstra, saj je celo dviganje težkih, dolgih palic problematično. Pri montaži v dežju in snegu ne priporočamo namestitve, saj se bo vsebnost vlage med delom povečala. Običajno postopek izdelave izgleda takole:

  1. Prvi korak je namestiti močnostni žarek na zgornji del stene. Mimogrede, funkcije tega elementa v stavbah za hlode in hlode izvajajo zgornje krone, okrepljene z oklepaji.
  2. Naslednja faza namestitve je namestitev talnih žarkov. So pritrjeni na ploščo ali štrline v steni. Obstajata dva načina polaganja talnih žarkov - z ali brez odstranjevanja. Če so prevleke nameščene na prvi način, se jih izvlečejo izven oboda hiše in tvorijo previs, tako da je razdalja med koncem nosilca in steno 50-100 cm.
  3. Vzpostavite navpično stojalo, ki definira sredino stropne žarke in se oddaljuje od enakih intervalov. Razdalja med regaloma ustreza širini podstrešja.

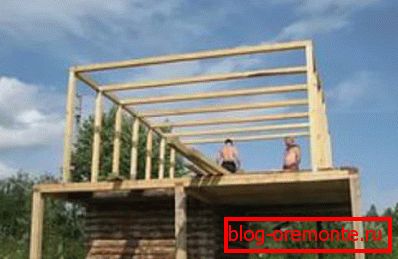

  4. Na stojalu s kovinskimi vogali pritrdite pritrditev. Izkazalo se je, da vsak par regalov tvori strukturo v obliki črke p. Namestitev stojala in prečk
  5. Namestite spodnje nosilce, pritrdite na stojalo z nohti ali vijaki. Za mauerlat so špirovci nameščeni s pomočjo drsnika, gibljivega nosilca, ki kompenzira spremembo velikosti palic med krčenjem.

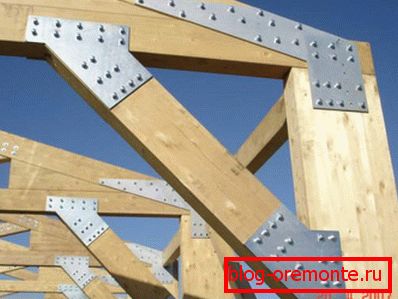

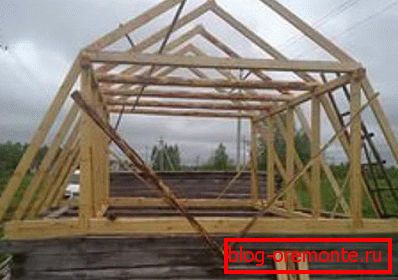

  6. Pritrdite zgornje škarje, ki povezujejo zgornje dele vsakega para s kovinsko oblogo ali palico. Pritrdilni splavi in ​​oporniki na kovinskih ploščah Namestitev zgornjih špirovcev
  7. Hidroizolacijska membrana je položena na špirovce in pritrjena s spenjačem. Na vrhu zabojev. Shematično shemo je izbrana za uporabljen material za strešne kritine, za mehke vrste uporabljajo trdno, za profilirane - rešetke.

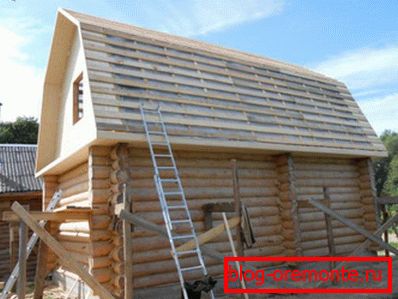

Hidroizolacija in montaža zabojev

Zanesljivost trnovega sistema podstrešne strehe je odvisna predvsem od pravilnosti izračuna, zato, če niste prepričani v svoje inženirske sposobnosti, je bolje uporabiti tipičen projekt, ki ga je ustvaril poklicni arhitekt.
