Strešni sistem - struktura, naprave in tipi

Strešne konstrukcije so eden od najtežjih pri načrtovanju in namestitvi stanovanjskih gradbenih elementov. Streha najprej prevzame "udarec", ki varuje hišo pred padavinami, vetrom in mrazom, zato je udobje vseh gospodinjstev odvisno od njene tesnosti, trajnosti in kakovosti. Osnova zanesljive strehe je trnov sistem, ki oblikuje strukturo, določa optimalno pobočje in služi tudi za pritrditev hidroizolacijskega materiala. Sestava in relativni položaj elementov okvirja sta odvisna od konfiguracije strehe. V tem članku bomo opisali, katere vrste strešnih sistemov so, kako se razlikujejo med seboj.

Funkcije

Rafter sistem - sklop podpornih elementov, ki podpirajo geometrijo strehe, okostje strešne konstrukcije, ki ji daje togost, želeni naklon. Sestava, debelina odseka, lokacija delov "hrbtenice" strehe se določi z uporabo izračunov, ki upoštevajo trajne in začasne obremenitve. Strešni okvir izvaja naslednje funkcije, ki določajo funkcionalnost strehe:

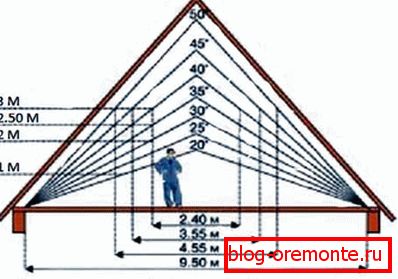

1. Nastavi geometrijo, naklon. Skobeljne noge okvira dajejo strehi potreben kot nagiba in oblike, kar olajša lažje sneženje ali padavine s površine. Odvisno je od okvira, koliko škripcev ali ramp bo imelo streho, kar pomeni, da ta element strukture določa njen videz.
2. Služi kot podlaga za pritrjevanje hidroizolacijskega materiala. Za pritrditev strešne kritine se uporablja trinasti okvir.
3. Enako porazdeljuje težo strehe. Medsebojno povezani elementi trnovnega sistema so enakomerno porazdeljeni in nato preusmerijo obremenitev iz končne prevleke in težo snežne mase med nosilnimi stenami konstrukcije, kar preprečuje izkrivljanje ali deformacijo konstrukcije.
4. Zagotavlja delovanje strehe. Struktura okvirja, ki upošteva značilnosti strehe in strehe, zagotavlja podporo, prezračevanje in zaščito pred kondenzatom.

Upoštevajte, da je dobro zasnovan strešni sistem jamstvo trajnosti, zanesljivosti in mehanske trdnosti strehe, zato je zasnovo in montažo zaupajo profesionalni arhitekti. Izkušeni obrtniki verjamejo, da je kakovosten okvir veliko bolj pomemben kot zaključna strešna kritina, zato ne smete prihraniti na njem.

Izbirna merila

Naprava стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Zbira se glede na izračun trajnih in začasnih obremenitev, ki delujejo na objektu, projekt, ob upoštevanju izbranega strešnega materiala, pa tudi okoljskih dejavnikov. Pri izbiri vrste okvirja okvirja se upoštevajo naslednja merila:

• Podnebne razmere v regiji, kjer poteka gradnja. Da bi streha lahko vzdrževala težo snega in vode med močnim dežjem, se določi povprečna letna količina padavin v zimskem in poletnem času.

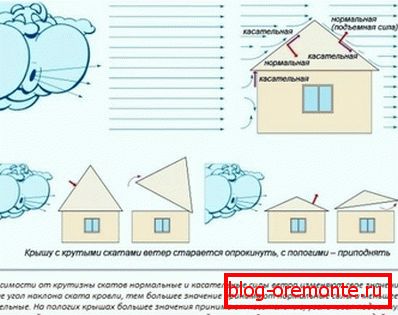

• Obremenitev vetra. Za izbiro optimalne oblike strehe se določi prevladujoča vetrna vrtnica na območju gradnje in upošteva se tudi povprečna hitrost vetra.

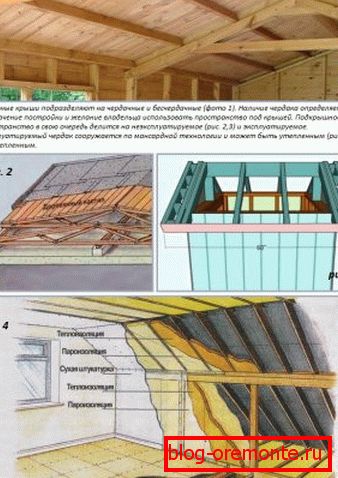

• Narava uporabe prostora pod streho. Na tej stopnji se ugotovi, ali bo stanovanjsko podstrešje opremljeno v strešni sobi ali ne ogrevanem podstrešju.

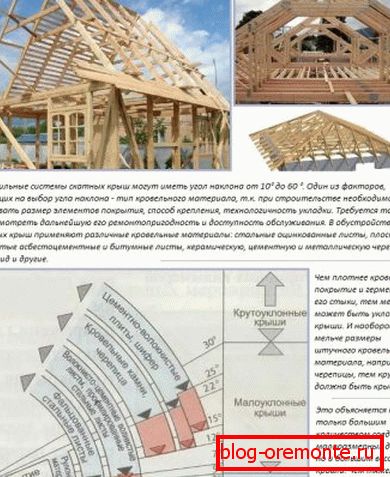

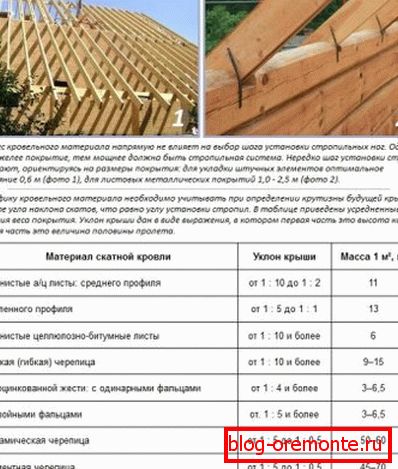

• Različni premaz. Za vsak material se izračuna optimalni naklon nagiba pobočij, ob upoštevanju njegove oblike in načina pritrditve.
• Razvojni proračun. Skobeljni sistem je eden od najdražjih v smislu materiala in dela, del strešne konstrukcije, zato je tip določajo finančne možnosti razvijalca.

Izkušeni obrtniki verjamejo, da se je z naravo neuporabno boriti, še vedno boste izgubili, zato so klimatske razmere na območju, kjer poteka gradnja, izrednega pomena pri izbiri strešnega okvirja. Če je območje vetrovno, je naklon nagiba pobočij ravno in če je sneg bolj strm.

Materiali

Skobeljni sistem je nepogrešljiv element strešnih streh katerekoli oblike in konfiguracije, ki sestoji iz navpičnih nosilcev, vodoravnih pihal in podplatov, ki zagotavljajo podporo in zanesljivo pritrjevanje strešnega materiala. Material, uporabljen za izdelavo okvirja, mora imeti majhno težo, visoko trdnost, nosilnost in odpornost na vlago. Upoštevane so najprimernejše možnosti:

1. Les Les je naravni, okolju prijazen material, ki je lahka in trpežna. Za izdelavo okvirja se uporabljajo kvadratne palice 100x100 mm ali 150x150 mm, plošče s presekom 50x150 mm trdih kamnin. Pomemben pomanjkljivost lesenih elementov okvirja je, da se pregibajo pod svojo težo z veliko dolžino in imajo tudi majhno odpornost proti vlagi.
2. Metal Sistemi kovinskih nosilcev so dražji od lesenih, uporabljajo se predvsem z velikim območjem rampe in veliko težo strešnega materiala. Visoka nosilnost kovinskega profila ali kota vam omogoča, da povečate korak med elementi okvirja brez izgube konstrukcijske trdnosti. Da bi zmanjšali verjetnost rje, uporabite korozijsko odporne vrste kovin.

Bodite pozorni! Les velja za najprimernejši material za izdelavo ogrodja stanovanjskih zgradb, saj ima 3 pomembne lastnosti: lahka teža, moč, zračnost. Da bi povečali odpornost lesa na vlago, je treba elemente sistema trmov zdraviti z globoko penetracijskim antiseptikom.

Naprava

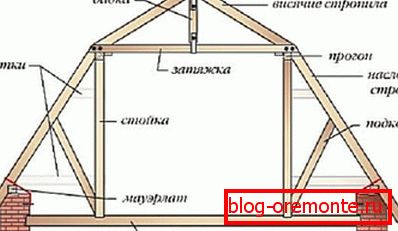

Naprava стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Sestava okvirja, velikost preseka posameznih elementov in njihova umestitev sta odvisna od vrste zaključnega premaza, naklona pobočja in načina uporabe strešnega prostora. Običajno okvir sestavljajo:

• Mauerlata. Mauerlat je podreznik, ki je nameščen na vrhu zgornje krošnje ali niz nosilnih sten hiše. Izdelan je iz trpežnega, trdega lesa iz mehkega lesa. Mauerlat pritrdite z dolgimi kovinskimi čepi ali sidrišči.
• Leži Brezplačna postelja se imenuje nosilec, ki se nahaja na zunanjih nosilnih stenah, vendar na notranjih pregradah. Na tleh so nameščeni osrednji stebri, ki podpirajo strešni greben.
• Stojala. Stojala imenujemo vertikalne podporne elemente, ki podpirajo grebenski nosilec ali osrednji del okvirjevih nosilcev.
• Skobelj. Noge rastejo na mauerlat in grebenski nosilec, ki se nahaja pod kotom na dnu strehe.
• Rigel in zategovanje. Ti izrazi se imenujejo horizontalni elementi okvira, ki so skupaj parni nosi. Prečni trak se nahaja na vrhu špirovcev, tik pod grebenom, je debelejši in močnejši od zategovanja, ki se nahaja precej nižje.
• Strut Stojalo je postavljeno pod kotom na špirovce, da se prepreči upogibanje pod svojo težo. Na enem koncu počivajo proti nogi, in z drugo, proti stojalu ali pihalu.

Pomembno je! Najenostavnejši sistem za trčenje sestoji samo iz plošče, špirovcev in grebena. Z naraščajočo zapletenostjo strehe povečuje število dodatnih elementov, ki ojačujejo strukturo in kompenzirajo obremenitev pri odklonu in širjenju.

Vrste

Konfiguracija strešnega okvirja je odvisna od arhitekturnih značilnosti prekrivajoče strukture. Na strehi mora biti upoštevano število ležiščnih stebrov znotraj ali zunaj hiše, da se enakomerno porazdeli na njih obremenitev. Obstajajo naslednje vrste špirovcev:

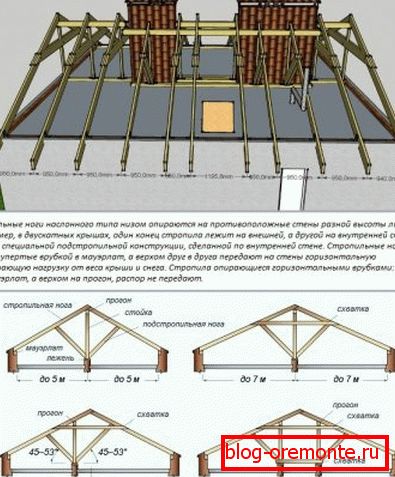

1. Odpust. Bočni stebri se imenujejo okvir strehe, ki se opira na zunanje obremenilne stene in notranje. V vlogi notranjih pore je lahko niz stolpcev ali kapitalska razdelitev med prostori, ki jih predvideva projekt. Dodatna notranja podpora se uporablja kot podpora za grebenski zagon. S pomočjo letvastih zaustavitev je mogoče blokirati velike površine, ne da bi pri tem izgubili togost.

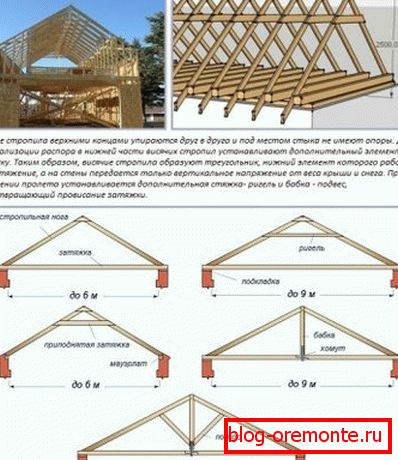

2. Viseče. Viseči špirovci imajo podporo samo v eni točki - na križišču z električno ploščo. Na drugi strani se naslonijo drug na drugega brez podpore grebena. Takšen sistem je primeren za konstrukcije, ki ne zagotavljajo notranje glavne stene. Rafterovi trgi te vrste imajo stabilno obliko v obliki enakostranskega trikotnika in zato ne potrebujejo stabilizacijskih elementov.

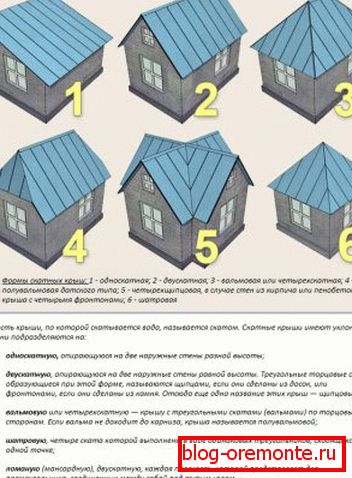

Upoštevajte, da je končna oblika okvirja okvirja lesenih ali kovinskih elementov odvisna od števila ramp in vrste strehe. Najpreprosteje možnosti veljajo za strehe z enim samim korakom in dvojno streho, kompleksne pa so kolute, polpeljene strehe streh.
