Suspendirani špirovci, kako izračunati in zavarovati naslon

Strešna konstrukcija je kompleksen sistem s podpornimi elementi, hidroizolacijski premaz, izolacija in parna pregrada. Vse strešne enote so izpostavljene začasnim in trajnim obremenitvam, zato morajo imeti veliko nosilnost, da se prepreči deformacija ali celo zrušitev strehe. Za zagotovitev trajnosti in dolga življenjska doba se opravi natančen izračun, ki določa sestavo okvirja, razdaljo med njenimi elementi in njihovim prerezom. V zasebni stanovanjski zgradbi se praviloma uporablja napped strešni sistem, ki omogoča blokiranje konstrukcij do širine 16 metrov. V tem članku bomo povedali o svoji strukturi, značilnostih in glavnih vozliščih.

Naprava in funkcije

Struktura, sestavljena iz medsebojno povezanih podpornih elementov, ki podpirajo strešne proge, se imenuje strešni sistem. Izvaja funkcije nekakšnega okvira, ki daje nagib in oblikuje streho. Vgradnja strešne konstrukcije se izvede šele po izračunu obremenitev, ki ga bo prizadelo med obratovanjem. Ustrezno zasnovani okvir bo rešil naslednje težave:

  1. Uporablja se kot podlaga za pritrditev strešnega materiala. Namestitev hidroizolacijskega materiala na površino pobočja se izvaja na zabojčkih strešnega okvirja, ki enakomerno porazdeli težo prevleke in ji daje tudi togo obliko.
  2. Oblikuje nagib strešne konstrukcije. Skobeljne noge okvirja so nameščene pod nagibom do podnožja, tako da streha pridobi trikotno obliko. Nagnjena površina naklona omogoča, da voda in sneg prosto zdrsnejo brez povečanja obremenitve elementov podpornega sistema.
  3. Zagotavlja togost konstrukcije in nosilno zmogljivost. Streha je izpostavljena resnemu stresu zaradi velike teže strešne kritine, toplotne izolacije, teže samega strešnega okvirja in snežne kapice, zato mora strešni sistem imeti visoke trdnosti in preusmeri težo strehe na ležajne stebre.

Bodite pozorni! Strešni sistem pomorskega tipa se imenuje nosilna konstrukcija strehe, ki vključuje navpične stebre, ki ležijo na notranjih nosilnih stenah. Vgradnja takšnega okvirja se izvede, če je sredi hiše na temelju nameščena stenska stena. Streha s sistemom visečih nosilcev je podvržena samo upogibnemu stresu, zaradi česar ne potrebuje kompenzacijskih ekspanzijskih elementov.

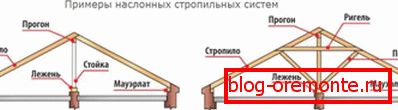

Krovni najlon tip

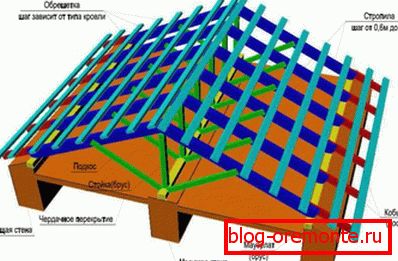

Sestava

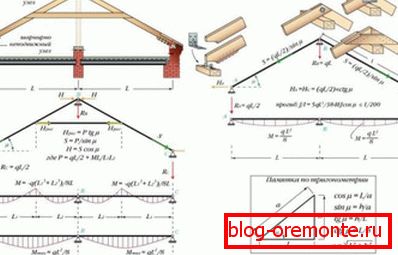

Preden namestite streho, morate natančno izračunati obremenitve, ki bodo vplivale na to, in podroben načrt. Ti enostavni izračuni bodo pomagali ugotoviti, kateri elementi bodo vključeni v sistem žlebastega trusa, izračunali njihov prečni prerez in razdaljo med njimi. Če je streha podprta na notranjih nosilnih stenah, je njegov okvir sestavljen iz naslednjih delov:

  • Mauerlata in laž. Ti izrazi se imenujejo podporni elementi strešne konstrukcije, pritrjeni na zgornjem delu sten, na katerih so podprta strešna pobočja. Izdelani so iz iglavcev s profilom 100x100 mm ali 150x150 mm. Lent je drugačen, ker je nameščen na notranjih nosilnih pregradah in je lahko fiksna navpična mesta, ki podpirajo greben.
  • Skobelj. Suspendirani špirovci so nameščeni v parih vzdolž strešnega naklona. Njihova posebnost je, da imajo dve točki podpore - na mauerlatu in na grebenu. Zaradi tega je struktura trajna in ne čuti stresa na burr. Korak med špirovci, debelina nog določi izračun, ki upošteva težo strešnih in klimatskih pogojev.
  • Subrafter elementi. Podvozni elementi se imenujejo dodatni podporni elementi, zaradi česar streha pridobi veliko nosilnost. V to kategorijo spadajo navpični nosilci, imenovani odtoki, vodoravni pihalniki, kot tudi oporniki, ki podpirajo špirovce.
  • Zaboji. Vrata so nameščena pravokotno na podnožje, strešni material pa je nameščen na njej. Izračun obremenitev določa, ali naj bo osnova strehe trdna ali rešetkasta.

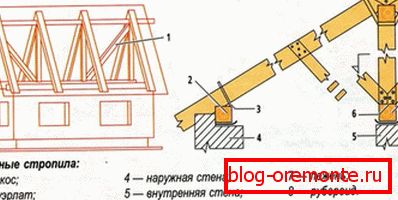

Naprava na strešnem sistemu Suspendirani sistem škarij

Pomembno je! Pri zasnovi strešnega sistema je glavna stvar, pred montažo, pravilno izračunati trajne in začasne obremenitve, na katere je izpostavljena streha hiše. Posebne značilnosti okvira te vrste so uporaba notranjih nosilnih sten za vgradnjo kalužne, vertikalne konstrukcije, ki podpirajo strukturo grebena.

Vrste

Streha trpi več vrst obremenitev, vključno z obremenitvijo pri razširitvi in ​​upogibanju. Za kompenzacijo teh napetosti, pa tudi za stabilnost in trdnost trnovega sistema, se uporablja veliko število kompenzacijskih elementov, katerih prečni prerez določa izračun. Da bi preprečili deformacije okvirja, se namestitev strehe izvede s pomočjo premičnih nosilcev. Suspendirani špirovci so naslednje vrste:

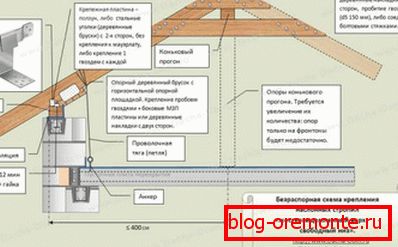

  1. Brez sledi. Vgradnjo brezlesnega strešnega okvirja najlonske izvedbe se izvede s pomočjo premičnih pritrdilnih elementov, zaradi česar lahko sistemski sestavni deli, tudi po fiksiranju, kompenzirajo obremenitev na ekspanzijskih stenah nosilnih sten. Suspendirane škarje iz te vrste so pritrjene na eni strani s pomočjo tečaja, na drugi pa z drsnikom. Sistem brez ploskanja
  2. Spacer. Ekspanzijski špirovci najlonskega tipa nimajo dveh stopenj svobode, ampak enega. V tem primeru je en konec noge trdno pritrjen, drugi konec pa z drsnikom, šarnirjem ali drugim premičnimi sponkami. Razmik truss okvir zagotavlja namestitev ploščice, saj ima rahlo odbijača učinek na zunanji ležaji podpira. Expansional rafter sistem nashlonnogo tipa

Izkušeni strešniki, ki prekrivajo lesene hiše, ki še niso dokončale postopka krčenja, uporabite brezstopenjske strešne okvire, katerih mobilne podpore lahko nadomestijo deformacije, ki nastanejo pri postopnem sušenju lesa. Izračun je, da se nestanovitna gradnja poravna skupaj s škatlo doma.

Posebnosti

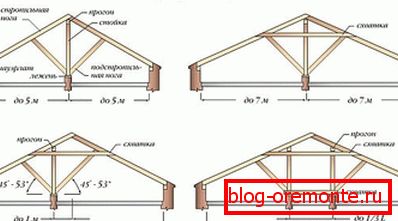

Zasnova stenskega ogrodja strehe je odvisna od številnih dejavnikov. Na sestavo sistema vpliva naklon pobočij, podnebne razmere v gradbišču, izbrani strešni material. Če želite upoštevati vsa ta merila, morate izračunati obremenitve na strehi. Glede na širino prekrivajoče se strukture strešni okvir strehe ima naslednje lastnosti:

  • Če želite prekrivati ​​strukture širine do 10 metrov, zadostuje en sam nosilni nosilec, na katerega so nameščeni navpični deli. Za kompenzacijo deformacije dolgih nog nosilcev postavite stojala.
  • Za prekrivanje struktur, širokih do 10-14 metrov, je dovolj tudi ena notranja nosilna stena. Vendar pa za okrepitev okvirja okvirja, sestavljen iz mauerlat, log, truss noge, trusses, stojala in stojala, uporabite horizontalne zavore, ki kompenzirajo porušitveno obremenitev.
  • Če želite prekrivati ​​16-metrsko strukturo, sta potrebni dve notranji nosilni steni. V tem primeru je ogrodje sestavljeno iz plošče, hloda, škarij, podstavkov, stojal, vijakov in zategovanja.

Upoštevajte, da je največja dolžina nogavic laminiranega okvirja omejena na standardno velikost lesa, to je 6 metrov. Seveda lahko izdelate britvice ali jih polagate, vendar bo ta oblika manj trpežna.

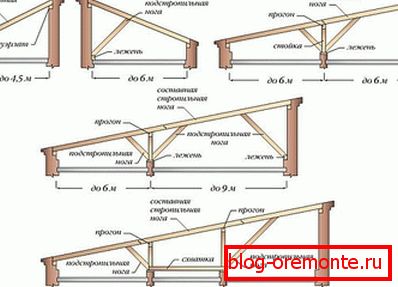

Dvoposteljne strehe Spuščena streha z zanki
