Viseča streha

Izdelava strehe hiše - ena izmed najpomembnejših faz vsakršne gradnje. Ima znatne obremenitve vetra, padavine, v zimskem času pa snežne kape pritiska. Zato je treba proces izgradnje tega dela stavbe nameniti posebno pozornost, vse delo pa je treba opraviti z največjo skrbnostjo in natančnostjo.

Kot večina drugih vrst gradbenih del, lahko gradnjo strehe razdelimo na več ločenih stopnic. Eden od njih je namestitev sistema trmov. Glede na njihove tehnološke značilnosti se lahko med seboj razlikujejo. Najpreprostejša oblika je najlonska. Vsaka od možnosti zahteva ločeno obravnavo, vendar spodaj bomo razpravljali o tem, kako zgraditi streho z visečimi špirovci.

Splošni opis in funkcije

Shemaтичное изображение висячих стропил

Razmislite o tem, kaj predstavlja sistem visečih fasad in določi glavne značilnosti svoje proizvodnje.

  • Glavna razlika od naslonnaya je, da se viseči strukturni elementi zanašajo samo na spodnjo ploščo in na drugo ali na grebenski bar zgoraj. To pomeni, da dejansko visijo brez vertikalne podpore, potrebne za izgradnjo nosnega sistema.
  • Takšna konstrukcija je primerna, če konstrukcija nima notranjih nosilnih sten. Uporablja se, ko je predvidena uporaba podstrešnega prostora za stanovanje, na primer pri gradnji podstrešja.
  • Viseče škarje оказывают механическую распирающую нагрузку на стены здания. Давление полностью распределяется на опорные стены из-за отсутствия вертикальных опор. Крайне важно наличие в такой конструкции элемента, называемого затяжкой. Это горизонтальная балка, стягивающая стропильные ноги. Она берёт на себя часть распирающей нагрузки. Чем ниже установлены затяжки по отношению к мауэрлату, тем эффективнее они выполняют свои функции.

Obstajajo številne pozitivne operativne značilnosti, ki jih ima sistem škarij, kar je izvedeno v skladu s sistemom obešanja.

  • S pravilno in visoko kakovostno proizvodnjo ima dovolj moči in je sposoben obvladovati obremenitve na njem.
  • Ima manj teže kot stena, kar zmanjša celotno obremenitev strehe na stenah in s tem na temelju strukture.
  • Ker konstrukcija uporablja manj elementov, je za sestavo potrebnih manj materialov kot za najlona.

Izvedba dela

Shema

Po določitvi vrste truss sistema, lahko nadaljujete sam proces izgradnje. Za udobje je lahko razdeljen na več ločenih stopenj.

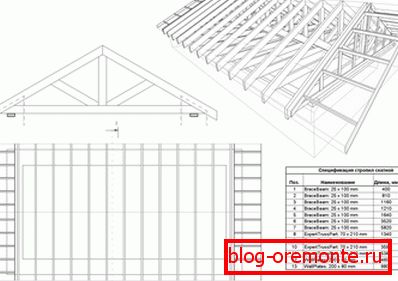

Risalni sistem
  1. Gradnja trnovega sistema se izvaja samo po risbi strokovnjakov, saj to zahteva posebno znanje in določeno strokovnost. Izvajanje izračunov na filistinskem nivoju je nesprejemljivo, saj lahko pride do kritičnih napak pri načrtovanju. To lahko privede do kršitve integritete strukture ali do popolnega uničenja.
  2. Po končani risbi se prva plošča napaja. Uporablja leseni odsek 20-20 cm, zložen in zavarovan po obodu sten. Mauerlat mora biti vodoodporen, na primer s klobučevino. Za stene opeke ali zidov je okoli oboda izdelana izravnalna betonska vez, na njej pa je pritrjen trak.
  3. Naslednje nameščene trnovske noge. Plošča s prečnim prerezom vsaj 20 × 5 cm ali v predelu, ki je blizu, je najbolj primerna za njihovo izdelavo. V spodnjem delu so izdelani posebni kosi (kosi), ki so potrebni za močnejšo podporo na ploščici. Vgradnja visečih špirovcev je mogoča tako z uporabo grebena, zaradi česar se poveča togost celotne konstrukcije in brez njega.
  4. Prvič, nameščeni sta dve ekstremni pari nogavic z grebenom, nato pa ostalo. Obstaja še eno namestitveno zaporedje - izmenično. Prva možnost je prednostna, saj je čas shranjen in celotna struktura postane bolj robustna in odporna na različne obremenitve.
  5. Zadnji sklop zaostrovanja. Za njihovo izdelavo se običajno uporablja isti les (plošča), kot za stroje. Zategovanje je nameščeno vodoravno, pri čemer je vsak par nog nog nosi skupaj. Nižje je nameščeno, bolj se bo obremenitev prenašala na to. Če je podstrešje načrtovano kot stanovanje, je lahko višina vgradnje vlečnega stekla drugačna. Če iz kakršnegakoli razloga ne najdemo palice zahtevane dolžine, je dovoljeno, da se iz ostankov izlije, in jih poveže prek prekrivanja.

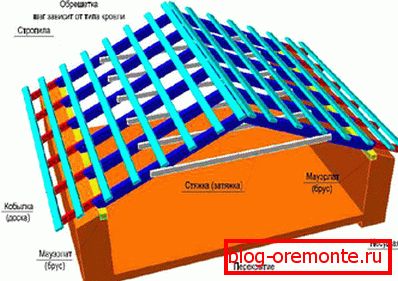

Viseče škarje

Tri glavne vrste pritrdilnih elementov se uporabljajo za montažo - žeblji, vijaki, vijaki in matice, tako posamezno kot v kombinaciji s seboj. Priključek, pritrjen z vijaki, je dodatno zategnjen z vijakom in matrico. Pod vijakom se vrti skozi odprtino v delih, ki jih je treba povezati. Dodatni pritrdilni elementi vključujejo predmete, kot so: koti, sponke, kovinske perforacije itd.

Bodite pozorni! V številnih povezavah zasnove, brez uspeha, opravljajo tehnološke žage, kosi, izbori. Vsako odgovorno povezavo (doživljanje največje obremenitve) je treba pritrditi z vsaj dvema pritrdilnima elementoma, po možnosti trije. Na primer, pritrditev je najprej pritrjena z dvema žebljicama ali vijakom, nato privlači navojni drog.

O prevelikih strehah. Bolje je, če je njihova velikost prvotno postavljena v dolžino skodelice, vendar to povzroči dvig cen, velik les je dražji. Za prevleke lahko uporabite trimsko ploščo 10,5 cm. Iz njega so izdelani tako imenovani "polnili", ki so izbrani tako, da je v zgornjem delu prekrivna površina na škarnici najmanj 50 cm. Za bolj udobno prileganje mauerlatu so slednji kosi narejeni iz ustrezne globine. Za dodatno podporo in daljšemu pokrovu dajejo večjo mehansko moč, središčni del pa dodatno pritrdi z majhno podporno palico, ki je pritrjena na oblogo od zgoraj in do otočja s strani.

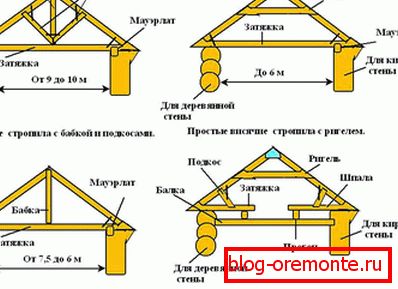

Različice sistemov obešanja

S pravilnimi izračuni in kasnejšim delom sistem visečih nosilcev v njenih izvedbenih značilnostih ni slabši od najlona. Ima zadostno trdnost in stabilnost, s konstrukcijo take strukture se oblikuje podstrešni prostor, primeren za uporabo kot stanovanjski ali poslovni prostor. Tak sistem trmov je najboljša izbira pri gradnji podstrešja.
