Streha je najzahtevnejši strukturni element stanovanjske, poslovne ali industrijske stavbe, ki je ni mogoče zgraditi brez natančnega izračuna in podrobnega načrtovanja. Njena naprava je sestavljena iz hidroizolacijskega premaza in okvirja, ki je odgovoren za obliko, nosilnost in zanesljivost strehe. Obstajajo dve vrsti strešnih sistemov, ki se razlikujejo po sestavi in ​​načinu povezovanja elementov - visi in najlon. V tem članku bomo povedali, kakšne so obešalne škarje, in kako se ta konstruktivna rešitev uporablja pri gradnji.

Funkcije špirovci

Okenski okvir je niz podpornih elementov, ki so odgovorni za obliko strehe, geometrijo, nagib in visoko nosilnost. Posebnost obešalnega sistema je, da se gradi v konstrukcijah, ki nimajo notranjih nosilnih nosilcev. Zasnova nosilca takega okvira je enakostranični trikotnik, ki ga tvorijo špirovci in zategovanje, zato je zelo odporen na zunanje vplive. Cilji okvirja okvirja upoštevajo:

  1. Oblikovanje naklona strehe. Streha mora imeti nagib za učinkovito odtekanje vlage med padavinami, tako da se izogne ​​mrazu snega, da se prepreči preobremenitev okvirja.
  2. Porazdelitev teže strehe. Struktura strehe je precej velika, zlasti ob upoštevanju dodatne obremenitve med snežnimi padavinami. Rafters enakomerno porazdelijo težo premaza med nosilnimi stenami.
  3. Pritrditev strešnega materiala. Hidroizolacijski premaz je pritrjen na ogrodje stebelnega traku, ki razporeja obremenitev in daje premazu togo obliko.

Upoštevajte, da so obešalni špiferji bolj stabilna struktura okvira, saj njihova naprava pomaga zmanjšati obremenitev bruha, iz katere trpijo vozlišča pomorskih sistemov.

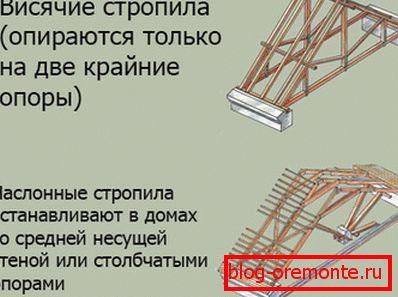

Razlike v visečem sistemu iz najlona

Naprava naslonnyh sistemov

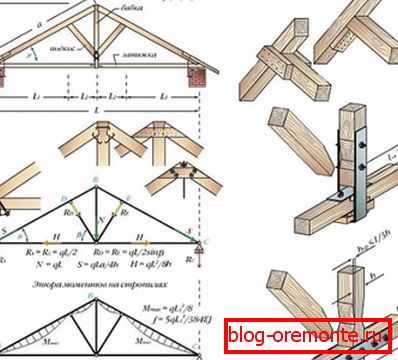

Zasnova visečega sistema je, da v strukturi, ki se prekriva, ni notranjih nosilnih nosilcev. V tem primeru imajo špirovci polno oporo na pritrdilnem mestu na mauerlatu in z drugim koncem noge se preprosto medsebojno prilegajo brez uporabe drsne palice. Obod visečega tipa je izokcelen trikotnik, ki je enako širini fasade. Sestavljajo ga naslednji elementi:

  • Mauerlata. Ta trpežen, gladek les iz zdrave trdega lesa s prečnim prerezom 100x100 mm ali 150x150 mm je postavljen na zgornjo površino zadnjega sloja nosilnih sten, na katerih ležijo skopne noge. Ta naprava distribuira težo špirovcev, prenaša obremenitev na temelj.
  • Rafter nog. To so podporni elementi, ki tvorijo ravnino strehnih pobočij, ki so izdelana iz ravnih desk 50x150 mm ali 100x150 mm. Nastanejo v parovih v korakih po 60-120 cm, odvisno od teže in velikosti končne prevleke.
  • Zategovanje. Zategovanje se imenuje vodoravni element okvirja, ki zožuje spodnje konce krakov, ki kompenzirajo obremenitev ekspanzije in vplivajo na glavna vozlišča strehe.
  • Rigel. Rigel je zgornji pihalnik, ki v kratki razdalji od rolke potegne skupaj s škarjami. Ker je na tem področju večja obremenitev ekspanzije, je izdelana iz palice debelejšega dela.
  • Babica. Babica je imenovala obešalni element obešalnega ogrodja, ki podpira osrednji del podlaktice pod grebenom, kar preprečuje nosenje zunanjih sten.
  • Strut Stojala se imenujejo vodoravne podpore, ki podpirajo zgornje noge v zgornjem ali srednjem delu, kar preprečuje deformacijo dolgih elementov.
Vrste висячих стропил

Bodite pozorni! Zelo pogosto viseči sistem ne vsebuje napajalne plošče, saj je njegova funkcija uspešno izvedena z nizkim pritiskom. Izkušeni obrtniki verjamejo, da oblikovanje okvirja brez tega elementa nikakor ne izgubi niti v moči niti v zanesljivosti.

Vrste

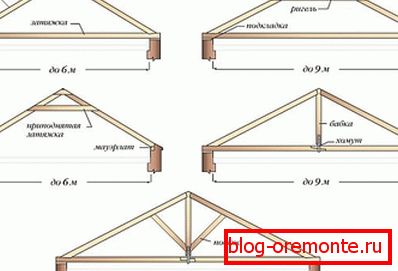

Naprava visečega sistema je v veliki meri odvisna od oblike in velikosti prekrivajoče strukture. Večja je površina hiše, večja konstrukcija ima dodatne elemente, ki povečujejo nosilnost okvirja. Najenostavnejši nosilec je enakopravni trikotnik, ki ga tvorijo trgi in pihalniki. Toda čim drobci še dlje, večja podpora bo potrebna za izravnavo njihovega deformacije pod svojo težo. Obstajajo sistemi za viseče obešenje naslednjih vrst:

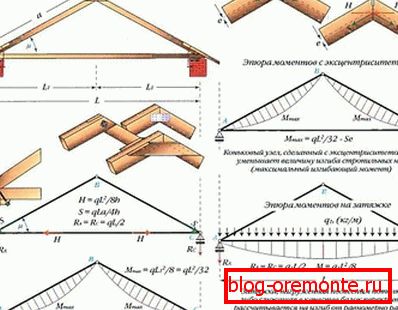

  1. Preprost trikotni lok v obliki trikotnika. To je vzorec najpreprostejšega nosilca obešalnega tipa, ki je sestavljen iz noge nog in pihal. To je zaprti trikotnik, katerega osnova deluje samo v napetosti, in straneh - pri deformaciji. Tako je mogoče blokirati širine do 6 metrov. Preprost trikotni lok
  2. Trikotni trikotni lok z vzmetenjem ali glavo. Če širina prevlečene strukture presega 6 metrov, je uporaba trdne palice za izdelavo izlivov problematična. Leseni element takšne dolžine se bo raztegnil pod svojo težo, zato je izdelan iz dveh ločenih delov in je bil ob robu obešen iz drsalke. Arch s suspenzijo

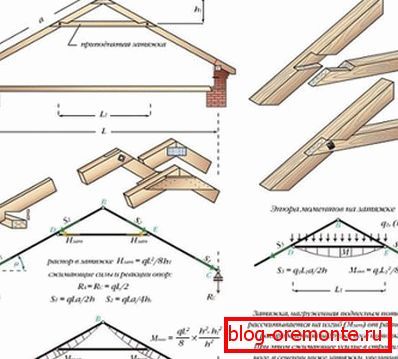

  3. Trikotni lok z dvignjenim vlečenjem. Ta različica obešalnega sistema se uporablja, če je streha podstrešnega tipa. Istočasno se potisni sloj premakne v zgornji del podnožja, ki je bližje priključku grebena. Višja je, večja je natezna obremenitev. Ko opremite podstrešje, dvignjena napetost deluje kot strop. Trikotni lok z dvignjenim pihanjem
  4. Trikotni trikotni lok z vijakom. V tej izvedbi se premični nosilec v obliki drsnika, ki je pritrjen na električno ploščo, zamenja s fiksnimi. Zato je vijak, ki pritrjuje zgornje dele v zgornji del, pod pritiskom ne na napetosti, temveč pri stiskanju. Trikotni lok z vijakom

Pomembno je! Če dolžina krakovnih nožev presega 4-4,5 metra, potem z debelino preseka 50x150 mm ali 100x150 mm pričnejo občutno obremenitev na deformaciji pod vplivom lastne teže. Da bi nadomestili to napetost, sta v zgornjem ali srednjem delu špirovcev podprta s stojalom na nosilcu.

Trechsnarnya lok s podbazami in fagotom

Vrste nosilcev

Streha, katere okvir je izdelan iz lesa, je podvržen toplotnemu raztezanju in nekoliko spreminja svojo velikost glede na vlažnost. Da te najmanjše spremembe ne povzročijo deformacije, uporabite poseben sistem za pritrditev gradbenih elementov. Viseče škarje imajo dve vrsti pritrdilnih elementov:

  • Premikanje Mobilne naprave se imenujejo posebne naprave - drsniki, izdelani iz kovine. S pomočjo njih so krmilne noge pritrjene na električno ploščo, zaradi česar se lahko nekoliko spremenijo, ko se velikost elementov spremeni z nihanji vlažnosti. Takšne naprave preprečujejo deformacijo strešnega okvirja, ki mu omogoča "dihati".
  • Težko. Tesno pritrditev okvirjev elementov okvirja se izvaja s pomočjo nohtov, samoreznih vijakov ali kovinskih oblog. Ta metoda zagotavlja zanesljivo fiksacijo, vendar ne nadomešča toplotnega raztezanja in spremembe velikosti drevesa z nihanji v vlažnosti.

Izkušeni obrtniki trdijo, da je v mauerlatu prepovedano izrezati luknje za pritrditev nožev, saj to krši celovitost lesa in zmanjšuje njegovo moč. V primeru premične fiksacije so noge pritrjene z drsniki, in ko je togo pritrditev, se izrezi izklopijo pod napajalno ploščo, nato pa z žeblji.

Izbirna merila

Suspendirani špirovci se štejejo za bolj zapletene pri zasnovi in ​​namestitvi okvirja okvirja. Ta tanek sistem zahteva skrben izračun, pri tem pa upošteva vse obremenitve in sile, ki bodo vplivale na to od znotraj in zunaj. Da bi bila streha zanesljiva, je izbira izvedena v skladu z naslednjimi dejavniki:

  1. Podnebne razmere. Da bi ocenili, kakšna bo vetrna in snežna obremenitev vplivala na špirovce, morate določiti podnebno območje regije, v kateri poteka gradnja.

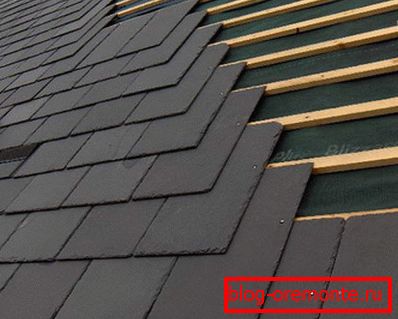

  2. Zaključna streha. Izbira strešnega okvirja je odvisna od želenega strešnega materiala, saj ima varianta optimalen naklon nagiba in priporočeno razdaljo med elementi glede na težo in velikost prevleke.
  3. Vrsta strehe. Streha je lahko enosmerna, dvojno strmina, kolka, polkica ali kolka, odvisno od oblike in velikosti konstrukcije.

Pomembno je! Viseči strešni nosilci so težki in veliki, tako da lahko dvigate samo konstrukcije, ki so že bili montirani na streho z žerjavom. Najpogosteje se okvir montira neposredno na višino, kar otežuje strešno delo.

Vpliv podnebnih dejavnikov Vpliv strešnega materiala Odvisnost okvira naprave od naklona
