Vrata za dimnike za dimnik

Kakovost osnutka dimnika je eden od dejavnikov, ki vplivajo na učinkovitost ogrevalnega sistema. Zagovarja dobavo zadostnega zraka, da popolnoma opeče gorivo in prispeva k pravočasnemu praznjenju plinov. Pomanjkanje vlečenja povzroči poslabšanje vseh procesov in nastanek povratnega sunka, ko se izdelki za izgorevanje vstopajo v prostor. To povzroča nevarnost zastrupitve in ognja. Za regulacijo procesov izpušnih plinov skozi kanal je nameščen vhodni ventil za dimnik.

Zložljiva vrata

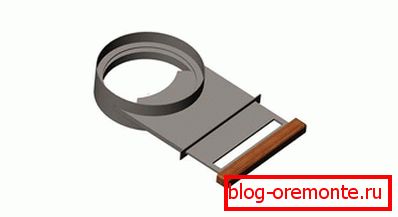

Zasnova vratnega ventila

Vrata so kovinski ventil, nameščen za popolno ali delno prekrivanje dimnega kanala. Njena namestitev vam omogoča, da spremenite osnutek in intenzivnost gorenja goriva. Za izdelavo delov, ki se uporabljajo za toplotno odporno nerjavno jeklo. Debelina sten je 0,5-1 mm. Pri opečnih dimnikih je možna možnost uporabe ventila iz litega železa. Ima številne prednosti: moč, daljšo življenjsko dobo, odpornost na kemične napade.

Bodite pozorni! Glavna pomanjkljivost vrat iz litega železa je precejšnja teža, zato del ni namenjen za kovinske cevi.

Ventilni ventil je zasnovan za delovanje pri temperaturah do 900 ° C. Namesti se v bližini zgorevalne komore na prvem meter dimnika. Ta prostor ne morete ogreti, da se ventil ne zaustavi. Po koncu postopka gorenja je popolnoma zaprt, tako da toplota ne gre zunaj.

Tehnične specifikacije

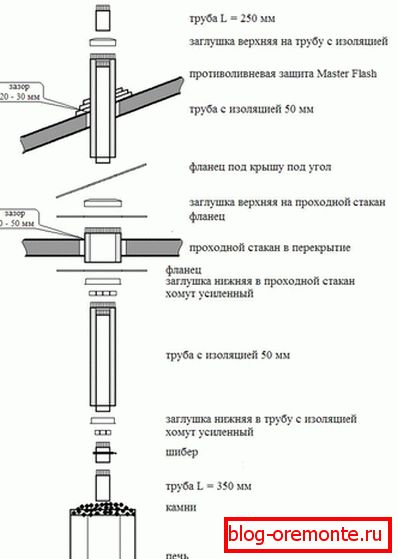

Mesto namestitve
  1. Značilnost dela je nizek koeficient razširitve in odpornost proti mehanskim stresom.
  2. Kovinska površina lopute je polirana do zrcalne površine in gladkosti. To je potrebno, da se zagotovi nemoten prehod izdelkov zgorevanja.
  3. V standardni izvedbi ventil pokriva do 85% površine dimnika. To je najboljši pokazatelj za odstranjevanje produktov izgorevanja.
  4. Visoka toplotna prevodnost kovinskih vrat ne ovira sistema za izmenjavo toplote.
  5. Iz nerjavečega jekla je značilna odlična odpornost proti vlagi in kislim spojinam.
  6. Nizek koeficient razširitve vratnega ventila ima pozitiven učinek na učinkovitost. V delu ni treba upoštevati sprememb v dimenzijah s temperaturnimi nihanji.

Shiber modeli

Vzvratno

Uporabljata se dva modela dimnih plinov:

  1. Vzvratno шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.
  2. Zavrtite шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.
Zavrtite

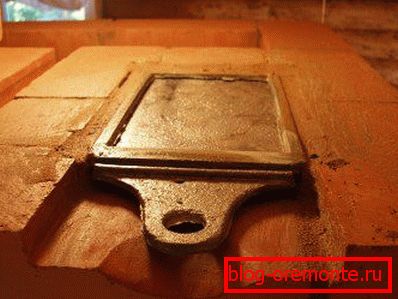

Namestitev vrat v opečnem dimniku

Ventilski ventil Velikost vratnega ventila je izbrana v skladu s premerom dimnika, na katerem bo nameščen. Blažilnik je nameščen v začetni fazi dimnika.
  1. Postavili smo prvo vrsto opeke za dimnik.
  2. V stranskih opekah druge vrste žlebov so rezani skozi debelino vratnega ventila.
  3. V sprednji opeki se razreže luknja, ki se prilega ročaju.
  4. Da bi zavarovali vrata, ne potrebujejo ključavnic, se drži na mestu, zahvaljujoč prijetni fit.

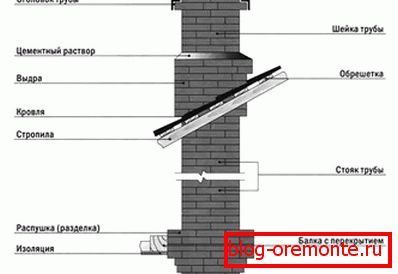

Opečni dimnik z vratnim ventilom

Za vgradnjo je končni del izdelan iz litega železa ali nerjavečega jekla. Žlebovi v opeka so brusilniki s krogom za kamen. Po namestitvi blažilnika morate pregledati dimnik, da se izogne ​​pojavu razpok. Če se odkrijejo vrzeli, jih je treba prekriti z raztopino šamotne gline.

Druga metoda namestitve je primerna za plin, ki se imenuje cev v cevi. Struktura, ki predstavlja del cevi, se vstavi v dimnik ustreznega premera.

Bodite pozorni! Namestitev nima sredstev za pritrditev, del pa se drži zaradi tesnega prileganja na površino kanala.

Rotacijska vrata izdelujemo neodvisno

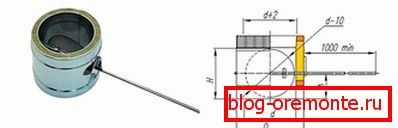

Montažna možnost shiber

Med delovanjem dimnika bo morda treba zamenjati vrata, standardna loputa pa ni primerna za to obliko. V tem primeru se ventil izvede neodvisno od velikosti cevi.

Za delo boste potrebovali škarje za kovino, vrtalnik, bolgarski in varilni stroj.

  • Iz jeklenih kotičkov s polico velikosti 35-45 mm je okvir za loputo varjen. Velikost delov ustreza premeru cevi.
  • V okvirju se vrtajo luknje, s čimer se osi zaskočijo. Za vrata z ravnim obratom so razporejene v vodoravni ravnini in za kotni - diagonalno.
  • Iz dveh koščkov pol-palčne cevi so zavarjeni rokavi, ki zagotavljajo vrtenje osi.
  • Ventil je razrezan na velikost okvirja, material je jeklena pločevina debeline 2-3 mm.
  • V luknje okvirja se vstavi os, na kateri se pritrdi dušilec. Drugi del kovinskega dela postane gumb za nastavitev.
  • Plošča se vstavi v okvir in je z varjenjem pritrjena na os.
  • Za varno uporabo mora biti med loputo in okvirjem odprtina 1 mm.
  • Da bi zagotovili pritrditev plošče v odprtem stanju, nastavite omejilnik.

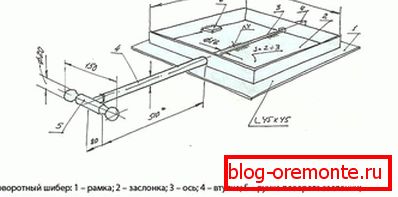

Risba drsnega ventila

Bodite pozorni! Izbira modela vrat je odvisna od zasnove dimnika in vrste ogrevalnega sistema, vendar je potrebna njegova namestitev. Naprava vam omogoča prilagajanje nivoja vleka in ohranjanje ogrevalnega sistema v delovnem stanju.

Video

Ta videoposnetek govori o tem, kako narediti ventil s pravokotnim odsekom:
