Zunanji strešni sistem - konstrukcija in risbe

Sistem škarij je kombinacija vseh podpornih elementov, ki tvorijo ogrodje, na katerem leži strešna pita. Sposobnost strehe, da prenese obremenitve vetra in snega, da bi zaščitili notranjost pred vodo in mrazom, je odvisna od moči in zanesljivosti tega podlage. Da ne bi skušali drage storitve podjetij, ki opravljajo strešne kritine, profesionalno, bomo povedali, kaj sestavlja strešni sistem s štirimi strešnimi strehami, materiali, ki so potrebni za njegovo izdelavo in kako jo sestaviti.

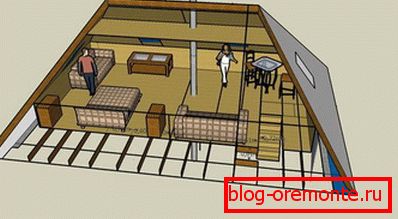

Podstrešje v hipi strehi

Ravna streha

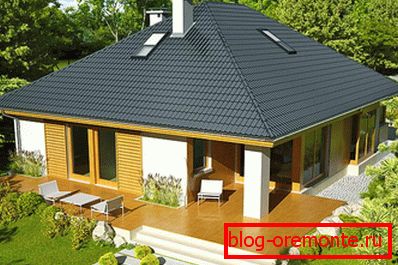

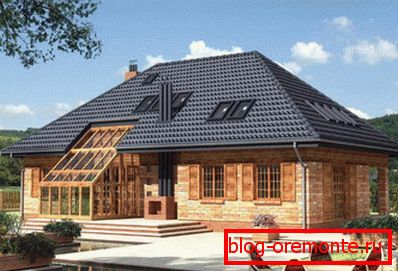

Hiša s hipped streho

Vrste hipped streh

Ime "chetyrehskatnaya" združuje več vrst streh, sestavljenih iz štirih ravnin, pobočij:

  • Hip. Njegova zasnova vključuje štiri strmine dveh geometrijskih oblik: dva sta v obliki trapezija, dva trikotna. Trikotne pobočja nadomeščajo bobne strukture. Po eni strani je to plus, saj je mogoče shraniti na material za stene, na drugi pa minus, ker pomanjkanje gables ne omogoča montiranja navadnih navpičnih oken.

    Ravna streha

  • Gutter Nizozemščina. Pravzaprav se pripisuje dvostopenjskim strešnim vrstam, nato pa na strehe s štirimi pobočji. V zmedo strešnikov vstopite v okrnjene obrazne pobočje, boke. Ne nadomeščajo pedimentov, ampak jih spremenijo v trapezoidno obliko. Nizozemska streha izgleda zelo izvirna in je odlična za gradnjo v vetrovnih predelih zaradi zmanjšanega učinka vetra.

    Brez drobovja Nizozemska streha

  • Poltrdno dansko. Boki te vrste strehe ne odrezajo zgornjega dela gablja, ampak spodnji, ki tvori nagib običajne dolžine. In pod grebenom s tako zasnovo je še majhen pediment v obliki trikotnika, ki pa kljub temu omogoča varčevanje na mansardnih oknih in organiziranje bolj dostopne navpične razsvetljave.

    Poldragska danska streha

    Rafter sistem polkranske danske strehe

  • Шатровая. Hipped streha используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

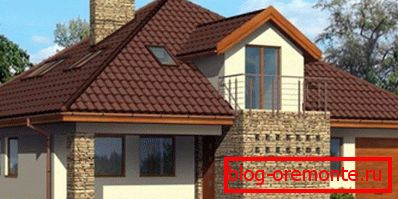

Hipped streha

Kljub zunanjim razlikam so trnovski sistemi s štirimi nagibi strehe iz istih elementov, ki jih vodijo ista pravila.

Vrste strešnih sistemov

Sistem zgibnih streh s pogledom na štiri strmine se razlikuje glede na začetne pogoje: površina hiše, ki jo je treba pokriti, in notranja postavitev. Obstajajo tri vrste:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Viseči ograjni sistem четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

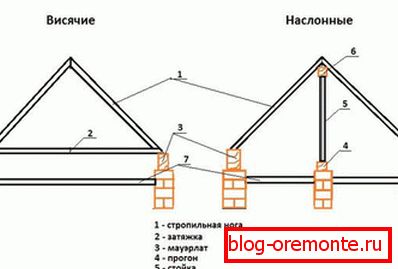

    Viseči ograjni sistem

  2. Nezaslišano Naselila se je v hiše na sredini ali na straneh, na katerih so notranje nosilne stene. V tem primeru je škarje podprto ne samo na zunanjih, temveč tudi na notranjih stenah. Sistem trmastih ojačitev je bolj zanesljiv in uravnotežen, zato ga je lažje in ceneje namestiti.

    Suspendirani sistem škarij

  3. Kombinirano. Sestoji iz elementov naslonnogo in visi truss sistem. Uporablja se, če se kot dodatna podpora ne uporabljajo stolpci ali stolpci, temveč se uporablja notranja stena. Nato se obešeni špirovci zamenjajo z nasedenimi, ki tvorijo zunanjo konstrukcijo z odprtimi tramovi.

Viseči in viseči špirovci

Tip strešnega sistema je primeren za določeno hišo, določen v obdobju načrtovanja, izdelava izračunov in izdelava risb.

Izračun nagnjenih nagibov in višina grebena

Priprava strešnega sistema štirih poševnih streh se začne z izračuni, ki določajo geometrijo bodoče strukture:

  • Izračun naklonskih ramp. Strokovni oblikovalci opravijo izračun, ki temelji na trigonometričnih formulah, ki izračunajo nagib pobočja skozi kosinus trikotnika z dano bazo, ki je enaka širini hiše. Toda začetniki lahko uporabijo referenčne tabele, ki zagotavljajo priporočene vrednosti nagiba za območja različnih vetrov in snega, ter različne materiale za strešne kritine. Med temi dejavniki določimo omejitev, ki bo za to konstrukcijo optimalna. Upoštevajte, da je kot nagiba mačka v razponu 45-55 stopinj primeren za večino projektov. Vendar je strožje, več materialov se porabi med gradnjo.

    Ustvarjanje projekta hip-strehe

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Hipped streha имеет коньковый узел, так как все стропила сходятся в одной точке.

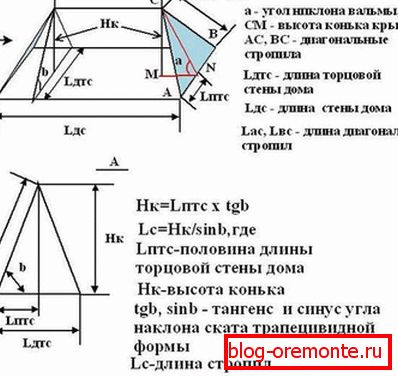

Izračun kota pobočja in višine grebena

Za olajšanje postopka oblikovanja trnovega sistema s štirimi naklonom strehe lahko uporabite posebne računalniške programe, ki omogočajo izračun, kar zahteva samo vnos začetnih podatkov: velikost hiše, število ramp.

Izračun obremenitve

Naslednja faza oblikovanja je določitev sestave elementov sistema trnov in njihovega odseka. To naredite tako, da izračunate obremenitve, ki so podvržene štiristranskemu oblikovanju. Razdeljeni so v tri vrste:

  • Stalno. Njihova hipped streha ves čas doživlja. V to vrsto vključite težo strešne pite, truss sistem, podstrešje tla, če nameravate uporabljati podstrešje kot življenjski prostor. Ne pozabite, da je sistem za odvodnjavanje tudi dodaten tovor, ki ga nosi streha na sebi.

    Izračun sistema trmov

  • Začasno. Struktura nenehno ne vpliva na delovanje teh obremenitev, temveč le občasno, v preostalih obdobjih pa je minimalna. Govorimo o snegu in vetru, masi odmrznjene in deževnice, masi osebe, ki opravlja popravila in vzdrževanje strehe.

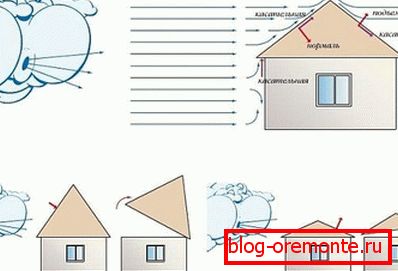

    Obremenitev strehe

  • Posebno. Ta postavka je pomembna za prebivalce območij s povečano nevarnostjo potresne ali hurricane nevarnosti. Streha s štirimi pobočji je zasnovana ob upoštevanju možnih ekstremnih obremenitev, da bi zagotovili ljudi pod njim.

Izračun kroglice

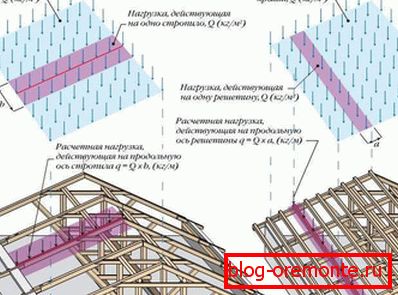

Povzamejo vrednosti vseh obremenitev, določajo skupno, ki lahko, odvisno od uporabljenega strešnega materiala, doseže 180-250 kg na kvadratni meter. Na podlagi te številke določite število elementov sistema nosilcev in njihovega odseka, ki se nanašajo na referenčno tabelo. Kompleksnejši sistemi so bolj primerni za izračun v posebnih programih, katerih rezultat je pripravljen diagram trmastega sistema s štirimi valjanimi strešnimi vrati.

Hip strešni projekt

Glavni elementi

Sistem zgibnih streh je sestavljen iz več sestavnih delov, obveznih in pomožnih:

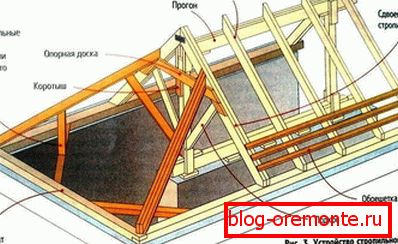

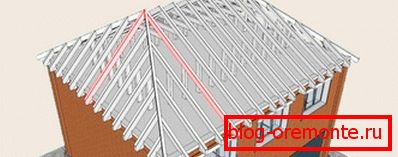

Hip strešna konstrukcija

  1. Mauerlat Odsek snopa 100x100 mm ali 150x150 mm, ki enakomerno porazdeli obremenitev okoli oboda nosilnih sten. Razlika med štiristransko streho je, da so za namestitev potrebni štirje mowerlat, in ne dve, kot za dvostransko.
  2. Leži Bar, ki služi kot podpora za stojala, ki se uporablja v nosnem sistemu. On, kot mauerlat, razdeli težo strehe, vendar se nahaja na notranji nosilni steni.

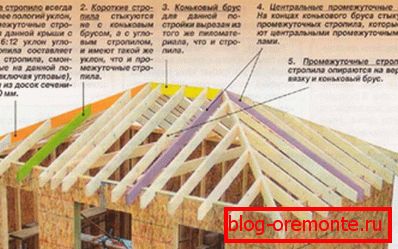

  3. Rafter nog. Elementi plošč z delom 50x150 mm ali 100x150 mm, ki nosijo strešno pito in nastavijo geometrijo ramp. Pri gradnji streh chetyrehskatnyh uporabite navadne, letvice in talne škarje. Privates so razporejene v parih vzdolž grebena nosilca, ki tvori trapezoidne pobočja. Wicked, ki gredo z grebena na dva vogala hiše, tvorijo končna trikotna pobočja. In rafter špirovci temeljijo na vrhu letvice in imajo različne dolžine.
  4. Progres. Les, narejen na vertikalnih stojalih, na katere so pritrjeni špirovci. To je najvišja točka strehe.
  5. Stojala. Navpični rekviziti, ki so postavljeni na tla. Podpirajo grebenski nosilec ali stopalsko sredico.
  6. Stojala. Ploče, ki so nastavljene pod kotom na podnožje, da preprečijo upogibanje.
  7. Zategovanje in sornik. Horizontalni skakalci iz lesa ali kovine, ki povezujejo pare nogavic noge, kar zmanjša porušitveno obremenitev na stenah. Vijak je nameščen v zgornjem delu špirovcev, pri pritrditvi na dnu, ki se pogosto uporablja kot talne grede.
  8. Sprengelove kmetije. Sprengel - vertikalni dvižnik za rešetke. Če se nanj ni treba ničesar držati, namestite zategovanje med dvema sosednjima stranema hiše in s pomočjo kovinskih vogalov pritrdite sprengel.
  9. Zabojnik. Osnova za talne obloge strešnega materiala. Če so plošče pritrjene brez vrzeli, se oblikovanje letve imenuje trdno. In če se plošče zamenjajo z majhnim očesom - mrežo. Shematski načrt je odvisen od vrste strešnega materiala.
  10. Strešni previs. Del špirovcev, ki je 40-50 cm v korist oboda hiše, ščiti pred vlago.

Zgraditi trnov sistem

Z risbo truss sistema v roki, lahko začnete montažo delo. Ker se naravni les uporablja predvsem kot material, ne bo odveč, če ga zdravimo z antiseptićnim penetracijo, da jo zavaruje pred vlago in bakterijami. Strešni mojstri potegnejo na številne funkcije, ki jih je treba upoštevati pri nameščanju stojišča na strehi:

  • Tudi za zelo izkušenega delavca je težko opraviti delo pri montaži strehe zaradi velike dolžine in teže nog in stebričkov.

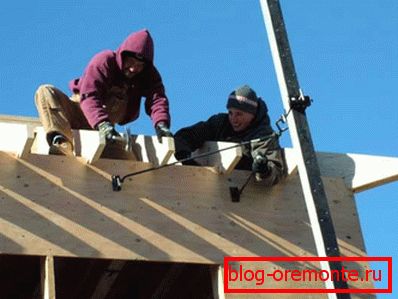

    Namestitev navadnih špirovcev

  • Ker so nekateri elementi sistema trmov dolgo, še posebej diagonalni splavi, standardni leseni žagani les ni primeren za njihovo izdelavo. Ta problem se reši s pomočjo sestavljenih grobov dveh ali treh delov.

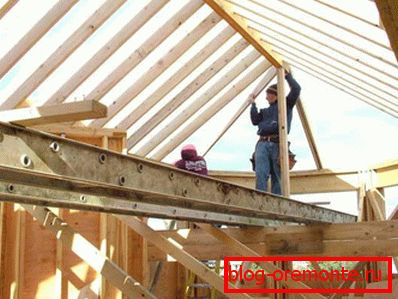

    Vgradnja diagonalnih špirovcev

  • Če dolžine špirovcev niso dovolj za oblikovanje previsa, jih namestijo naboje iz plošč manjšega dela.

Natančno izračunani in dobro sestavljeni trnov sistem je osnova dolgoročnega delovanja strehe s štirimi pobočji, ki bo postala zanesljiva vremenska zaščita, ne glede na to, ali je šotor ali hipped!
