Vgradnja klimatske naprave kasete

Hlada ne samo, da vam omogoča ohranjanje svežine izdelkov, ampak tudi ustvarja udobje v prostoru v vročem vremenu. Prej, da se ohladijo sami uporabljajo plugov. Danes lahko uporabimo sodobnejše sisteme. Za pisarniški in maloprodajni prostor bo ustrezna namestitev klimatske naprave kasete.

Načelo delovanja in značilnosti

Naprava za naprave

Klimatska naprava za kasete je klasična predstavitev razdeljenega sistema. To pomeni, da je, kot običajna različica, sestavljena iz dveh blokov. V zunanjem delu je kondenzator in kompresor, v notranjem pa je uparjalnik in drenažni sistem. Ko je način ogrevanja aktiviran, se funkcija enot preobrne. Vendar ima svoje nesporne prednosti:

  • Lokacija Notranji modul te vrste klimatskih naprav se nahaja v lažem stropu. To omogoča, da se skrijejo obsežni dizajn in ga popolnoma prilegajo v notranjost.
  • Enotne velikosti. Dimenzije so zasnovane tako, da v večini primerov Armstrongovega stropa ni mogoče dokončati.
  • Skrit freon sistem. Vse cevi, vključno z drenažo, so skrite pod lažnim stropom. Ni treba narediti oznak na cesti, nato pa jih zapreti z ometom in kiti.
  • Najmanjša emisija hrupa. Tu se uporablja poseben ventilator, ki ne ustvarja turbulence, kar povzroča hrup, in omogoča učinkovitejšo dovod zraka.
  • Največja pokritost. Bolj je smiselno proizvajati hlajenje, začenši z zgornje meje. Tam se nabira toplejši zrak. Če zmanjšate njegovo temperaturo, se bo spustil in ohladil vse, kar je v sobi.
  • Udoben zračni tok. Zahvaljujoč vrtljivim deskam lahko prilagodite razporeditev pretoka zraka tako, da ne pride neposredno na ljudi, ki so prisotni v prostoru.
  • Možnost sušenja zraka omogoča uporabo v mokrem in skladišču.
  • V nekaterih modelih je na voljo svež zrak.
  • Prilagodljiva prilagoditev. Daljinski upravljalnik.

Splošne smernice za namestitev

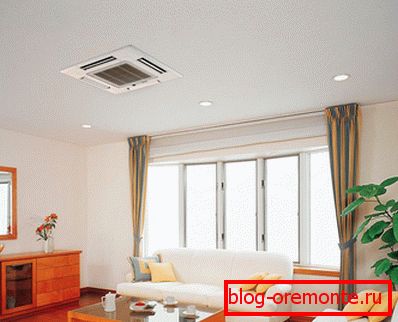

V sobah z visokimi stropi

Da bi naprava lahko delovala v največjem obdobju, je treba izbrati pravi kraj za notranje in zunanje enote.

  • Notranjim in zunanjim modulom ni priporočljivo, da se nahajajo na tistih mestih, kjer obstaja verjetnost vdora motornega olja na njih.
  • Neželeno vgradnjo v prostore ali območja, kjer je visoka vsebnost žveplovih spojin in raznih soli. To je lahko ozemlje termalnih izvirov ali morske obale.
  • Soseska z opremo, ki je vir visokofrekvenčnih motenj, se slabo prenaša. So ovira za induktivne tokove, ki so prisotni v motorjih enote.
  • V prostorih, kjer so prisotne hlapi različnih kislin in drugih kemičnih spojin, ni dovoljeno. To je lahko na primer laboratorij.
  • Prostor ne sme nabirati vnetljivih plinov.
  • Ožičenje mora prenesti obremenjeno napravo.
  • Višina stropa mora biti od 2,5 m.
  • Strop mora biti močan in ima majhna odstopanja v vodoravni ravnini.
  • Po polni namestitvi ne sme biti ovir na poti.
  • Obstajati mora zemeljska zanka.
  • Moduli so nameščeni na kovinsko podlago, zato morajo biti tudi ozemljeni.
  • Dizajna ne odstranjujte iz originalne embalaže, dokler ni dostavljena na mestu.
  • Zagotovite dovolj prostora za enostavno razpakiranje in montažo.

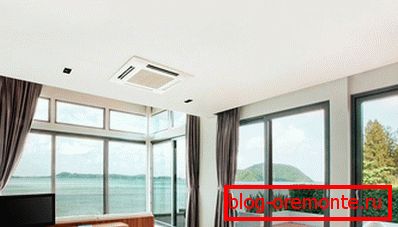

Slabo prenašajo visoko vsebnost soli v zraku.

Bodite pozorni! Katero enoto bo nameščena najprej, se sam odloči, ne obstaja strogo zaporedje ali pravila.

Namestitev notranje enote

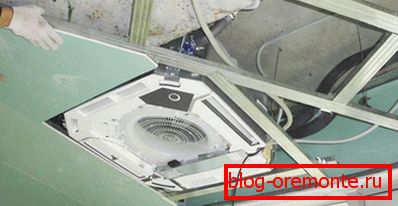

Namestitev notranje enote

Za notranji modul je bolje izbrati mesto sredi prostora, kar bo omogočilo uporabo enote z največjo učinkovitostjo.

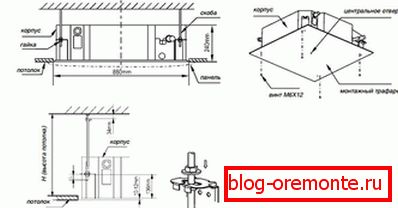

  • Postopek namestitve Vzemite vzorec kartona, ki bo enak velikosti kot velikost bloka (ponavadi je v kompletu, lahko je del embalaže proizvajalca).
  • Pritrdite ga na načrtovano mesto namestitve in določite, koliko ploščic morate odstraniti. Da bi olajšali, se lahko oznaka izvede na tleh pod načrtovanim mestom za namestitev, nato pa s konvencionalnim ali laserskim pretepom za prenos točk na strop.
  • Po potrebi obrezajte aluminijast profil stropa, potem ko ga ojačite.
  • Previdno preverite površino stropa. Če je potrebno, lepite majhen košček pene, da zmanjšate vibracije.
  • Označite sredino izbranega območja, to bi moralo sovpadati s sredino enote.
  • Poravnajte sredino šablona (z namenom predloge lahko uporabite merilni trak) z označeno točko in narišite oznako za 4 luknje.

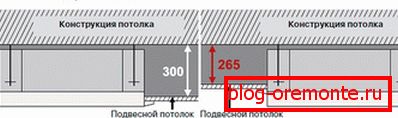

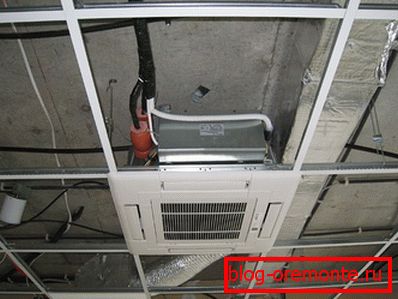

  • Shema namestitve notranje enote Vrtalne luknje z uporabo primernega svedra. Vstavite vijake v njih.
  • Na vsakem žeblu privijte matico, nato pa sperite in nato privijte drugo matico.
  • Dvignite notranjo enoto in vstavite vijake v reže, ki so jim namenjene. Postavite na matico, da se telo ne zlomi.
  • Dvignite modul tako, da se bo spustil z ravnino visečega stropa. Velikost, do katere bo vdrta, mora ustrezati globini sprednje plošče.
  • Z ravni preverite pravilnost ravnine. Zelo pomembno je zagotoviti, da se drenažna tekočina ne pretaka na glave ljudi.
  • Matice trdno privijte.
  • Izmerite razdaljo od notranjega do zunanje enote vzdolž poti prihodnje avtoceste Freon.
  • Cevi odrežite na želeno velikost. Rezanje je možno samo s posebnim rezalnikom cevi. Ne uporabljajte brusilk ali žičnic. Pomembno je, da kovinski čipi ne ostanejo znotraj, kar lahko kasneje poškoduje sistem. Rezano rezanje obdelajte s posebnim orodjem, ki gladi fazo, ali pa skozi majhno datoteko. Bodite prepričani, da izvlečete vse čipe.
  • Odprtino cevi prekrijete s škotskim trakom ali trakom.
  • Položite cev v izolacijo.
  • Pritrdite čepe s kljukami, v katere se črta pod stropom, in položite cevi v njih. Zavarujte jih z estrihi ali objemkami.
  • Če je treba cev upogniti pod kotom, za to uporabite cevni zavihalec. Predrezajte in potisnite izolacijo. Potem morate lepiti rez in popraviti z lepilnim trakom. Pri ročnem upogibanju lahko zožite in ga ne opazite.
  • Notranja enota Če je potrebno cev razširiti, uporabite poseben nabiralnik, ki širi notranji premer cevi na zunanji. Enkrat ne poskušajte prilegati velikosti, sicer bo šoba razpeta. Naredite to v nekaj prelazih, nekoliko povečate velikost čevlja. Nato zvarite z žico in gorilnikom.
  • Cevi premaknite skoraj blizu šob notranje enote. Odvijte zaklepno matico in jo potisnite na nož. Uporabite datoteko, obdelajte čelno ploskev in potegnite čipe. Pihalni pištolo vzemite pod stožec ustrezne velikosti in povečajte premer cevi. Postavite ga na šobo in jo dobro pritisnite. Zaščitite ga z matrico. Če želite to narediti, uporabite dve tipki. Ena počiva, tako da se ne vrti šoba, druga pa zategne matico.
  • Izolacijo postavite na mesto artikulacije in jo pritrdite s plastičnimi vezmi.
  • Nastavite okrasno vrstico na mestu. Če želite to narediti, odstranite zračno rešetko, potegnite obe objemki. Odloži ga. Odstranite štiri vtikače, ki so na vogalih, obesiti morajo na držala. Poiščite motor, ki spremeni položaj žaluzij. Njegov položaj bi moral sovpadati s točko priključitve cevovoda. Popravite blazinico v oklepajih na bloku. Premaknite blok tako, da bo sredi luknje. Uporabite nivo za nastavitev podloge. Z obeh strani pritrdite zračno rešetko in pokrove.
  • Če po pritrditvi sprednje plošče obstaja odprtina do stropa, je treba celotno konstrukcijo dvigniti z zategovanjem matic na čepih.

Namestitev zunanje enote

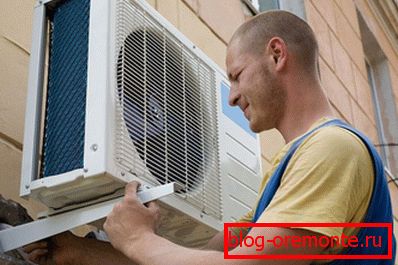

Namestitev zunanje enote

Pred montažo zunanje enote natančno preglejte največjo dovoljeno razliko. Za nekatere klimatske naprave ne sme preseči 20 metrov.

  • Zunanja enota mora biti dobro pritrjena tako, da pri vklopu motorja in kompresorja ne vibrira.

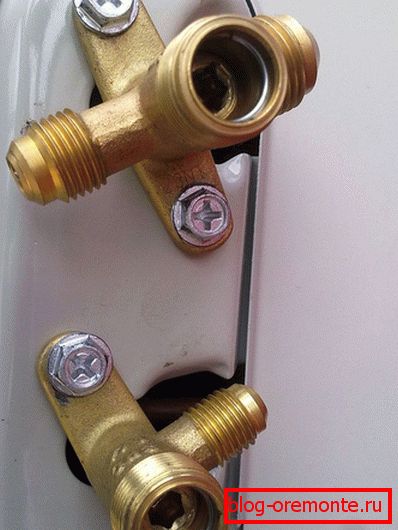

  • Povezovalna vrata Zaželeno je, da ostane prostor do stranicnih robov do 30 cm, če načrt ne pomeni blokske sheme. Nihče ne sme omejevati zračenja zraka s strani ventilatorja, sicer se učinkovitost zmanjša.
  • Ne premikajte zunanje enote, držite dekorativno masko, jo boste poškodovali.
  • Težišče morda ne sovpada z geometrijskim središčem, zato izračunajte silo pravilno.
  • Pri transportu ne postavljajte modula na njegovo stran ali ga upognite za kot več kot 45 °.
  • Če nameravate namestiti na tla, potem morate pripraviti podlago, katere velikost bo po nekaj centimetrih v dolžini in širini presegla dimenzije bloka.
  • S pogostimi močnimi vetrovi na območju je bolje, da ne izvedemo pravokotne montaže na steno. Če ne izpolnjujete tega pogoja, lahko zaradi močnega jadra enota preprosto prekine.
  • Najprej so narejene luknje za tace. Stojala so pritrjena s sidri. Po tem so nameščeni na kompresorski enoti in pritrjeni.
  • Z uporabo perforatorja naredite luknjo v steni. Njegov premer mora biti tak, da se cevovod in električna ožičenja prosto ujemata. Narišite komunikacijo z enoto.
  • Flare in očistite cevi, tako kot pri namestitvi notranje enote.
  • Ventil zunanje enote mora biti zaprt. Odvijte matico in vzpostavite povezavo brez odlašanja, da ne bi prišlo do prahu in umazanije. Zategnite z dvema ključema.

Cevovod

Da freon prosto prosto kroži in kompresor ni bil izpostavljen velikim obremenitvam, je pomembno upoštevati nekaj preprostih pogojev.

  • Upoštevajte največjo dopustno dolžino freona.
  • Na celotnem mestu ne sme biti več kot 15 ovinkov.
  • Nagiba kota ne sme biti večja od 90 °.
  • Polmer upogiba ne sme biti manjši od 100 mm.
  • Za nekatere modele obstaja takšen pogoj, da če dolžina cevovoda ne presega 8 m, potem zadostuje hladilno sredstvo, ki je v zunanji enoti in ga ni treba dodatno napolniti.
  • Po namestitvi vtičnic je potrebno izdelati vakuumsko procesno vezje. Za to je črpalka priključena na ventil na zunanjem vezju. Vklopiti ga je treba 15-20 minut. Odstranil bo ves zrak in ostanke vlage.
  • Med črpanjem lahko preverite celovitost sistema, hodi po celotni dolžini cevi.
  • Ko je bil vakuum ustvarjen, lahko odprete zaporni ventil, tako da freon napolni sistem. Po tem lahko še enkrat preverite celovitost sistema s pomočjo mila raztopine, ki se nanese s čopičem na sklepe.

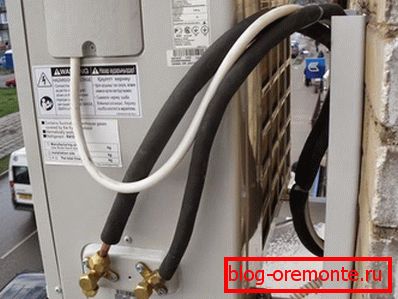

Freon je črpal

Odvodnjavanje

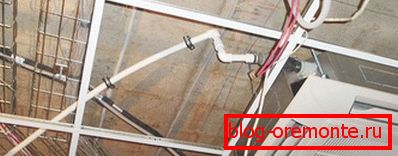

Odvodnjavanje

Za drenažo lahko uporabite plastično cev s primernim premerom.

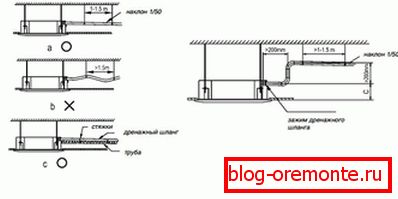

  • Odtočna povezava S cevno objemko pritrdite cev do odtočne črpalke, ki se nahaja na notranji enoti.
  • Raztegnite ga do mesta izpusta. Poskušajte ga ne potegniti, da ne bi premaknili glave notranje enote.
  • Če je mogoče, opazujte naklon 2 cm za 1 m. To je potrebno, da lahko po izklopu klimatske naprave tekočina teče s težo.
  • Konec odtočne cevi ne smete potopiti v vodo.
  • Da bi preverili odvodnjavanje, je potrebno napolniti vodo skozi posebno luknjo na zunanji enoti in jo vklopiti v hladilni način. Ena oseba lahko spremlja, kako deluje črpalka, in drugi lahko vidi, če voda izliva.
Vbrizgalna črpalka

Električna povezava

  • Za klimatsko napravo je treba zagotoviti ločen stroj, iz katerega se ne bo ničesar napajala. No, če obstaja možnost namestitve stabilizatorja v primeru njegove odsotnosti v splošnem ožičenju.
  • Zgornja zanka mora integrirati notranjo in zunanjo enoto.
  • Če je kabel treba razširiti, uporabite žico enake vrste in prečnega prereza.
  • Povezava je vzpostavljena z zunanjo enoto. Na notranji strani pokrova je vzorec, ki vam bo preprečil napako.
Diagram mrežne povezave

Ko je povezava končana, morate opraviti preskusno vožnjo. Po vklopu celotnega sistema pozorno poslušajte delovanje motorjev v enotah. Če opazite neprijetne rosanje ali druge zvoke, je treba pred prepoznavanjem vzroka prekiniti delo.

Občasno je treba opraviti enostavno vzdrževanje. Čiščenje notranjih mehanizmov prahu, kot tudi za nadzor volumna freona.

Video

Vidite lahko, kako namestitveni elementi namestijo klimatsko napravo kasete:

Tako vzdržujemo kaseto:
