Bližina vrat: možnosti oblikovanja in zahteve zanje

Vrata, ki imajo vrata za zaustavitev ali zamah, pogosto zahtevajo nadzorovano zapiranje. To je pomembno ne le v primerih, ko skozi njih poteka velik pretok ljudi, ampak tudi tam, kjer obstajajo močni osnutki. Naprava, imenovana "sledilec vrat", lahko zagotovi nadzor nad spletnim zapiranjem.

V naši državi so te naprave izdelane po standardu P 56177, ki je bila razvita leta 2014 z udeležbo vodilnega svetovnega proizvajalca vrat in okenskih sistemov: nemško podjetje GEZE. Lahko in le upamo, da je na primer bližje vratu "Diplomat" iz Srbije nekoliko nadpovprečno kakovost in dizajn za izdelke domačega proizvajalca.

Zapisi za razvrstitev znakov

Prvi znak, s katerim so postavljene bližje vrata, je njegov namen. Namesto tega je enako za vse naprave: zapiranje. Ampak vrata sami, kot tudi možnosti namestitve na njih, so drugačni. Spoznali boste več o merilih, po katerih so razvrščeni.

Ločevanje po namenu

Obstaja pet vrst naprav:

• Nadomestna možnost (DN) - nameščena v zgornjem predalu vrat nihajnih vrat.
• Krmilna naprava (DV) - je namenjen tudi vrtenju vrat in nameščen na vrhu.
• Naprava za vgradnjo v tla (DP): spodnja vgradnja na vratih s tremi.
• Bliže za vrata vrvice (DM).
• Naprave opremljene z dodatnimi funkcijami - najpogosteje gre za slepo ulico, vendar pa se ob odpiranju lahko zmanjša. Na kratko označimo s črki DF.

Kako je razred določen

Obstaja tudi delitev na razrede, ki je odvisna od maksimalne širine in teže platna. Po pregledu spodnje tabele boste izvedeli, kako izbrati pravo bližino.

To je druga klasifikacijska značilnost:

• Obstajajo razredi I, II in III, ki odražajo stopnjo zanesljivosti naprave. To je tretji znak, s katerim so razvrščene različne vrste zapiral vrat.

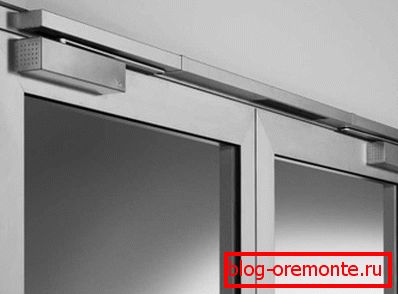

• Četrti znak kaže, ali se zapirala uporabljajo za požarna vrata. 0 ne more; 1- lahko.

• Peti klasifikacijski atribut je pogoj, pod katerim se naprava lahko upravlja. Obstajata le dve možnosti: H - normalni pogoji, pri temperaturah od -15 +40 stopinj; črka M označuje zapirala, odporna proti zmrzovanju, za vrata, ki lahko delujejo pri temperaturah pod -15 stopinj.

Zadnji, šesti znak so trije razredi, ki določajo korozijsko odpornost naprave. Najbolj odporna na vlago, naprave spadajo v razred I, oziroma je tretji razred najnižji. Cena naprave ni odvisna samo od materiala izdelave in kompleksnosti projektne rešitve, ampak tudi od razreda vrat bližje.

Označevanje in popolnost

Oznaka zapiralne naprave mora odražati vseh 6 klasifikacijskih značilnosti. Kodira imena, razrede, številske in črkovne oznake tipa in vrste izdelka ter številko standarda, v skladu s katerim je bil izdelan.

Bodite pozorni! Na primer, blagovna znamka DPDF 310H2 pomeni, da je tla bližje s funkcijo dohlopa; za vrata širine 95 cm in teže 60kg; prva kategorija zanesljivosti; ne morejo biti nameščeni na požarna vrata; mora delovati le pod normalnimi pogoji; ima povprečno odpornost proti koroziji. Vrata Avtodvodchiki, uvožena, so označena z dvema dodatnima črkama CE.

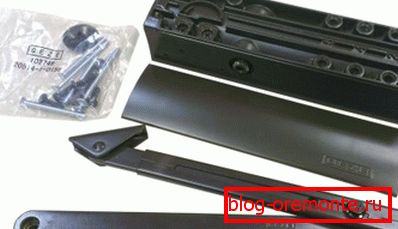

Taka oznaka, poleg datuma izdelave in blagovne znamke proizvajalca, ne sme biti le bližje, temveč tudi na sestavnih delih, ki so z njim povezani. Znamka blagovne znamke je ponavadi postavljena na sprednjo stran izdelka, kar vidimo na zgornji sliki.

Označevanje je ponavadi nameščeno na hrbtni strani ohišja, če pa je bližje zataknjeno, se njegova oznaka lahko prebere z odstranitvijo zaščitne plošče.

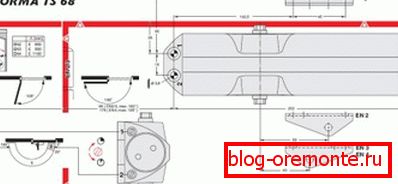

Vključeno s proizvodom je treba priložiti ne samo navodila za uporabo in vzdrževanje naprave, temveč tudi predlogo predloge za polno velikost, ki jo vidite zgoraj. Z uporabo, lahko zapiralno napravo namestijo vsi. Zaradi jasnosti vam ponujamo ogled videoposnetka: »Namestite vrata bližje«.

Oblikovalci zapirala in zahteve za njih

Ena od glavnih zahtev GOST za zapirala je uporaba korozijsko odpornih materialov in premazov pri njihovi proizvodnji. Zato so pri izdelavi takšnih naprav uporabljali razred in kalibrirano jeklo ter cinkove, aluminijeve, bakreno-cinkove in aluminijevega-zlitinaste zlitine.

Če je naprava nad glavo

Kljub temu, da se naprava za približevanje vrat lahko razlikuje strukturno, obstajajo splošne zahteve, ki jih morajo izpolnjevati vsi modeli.

• Najprej morajo omogočiti odpiranje platna ne manj kot 90 stopinj. Če so vrata nihala - potem v vsaki smeri. Trajanje zapiranja vrat, odprtih pod pravim kotom, mora biti v dveh do petih sekundah.
• Ne glede na kot odpiranja vrat, ki ga določi njegov razred, mora bliže zapiranje listov vsaj 70 stopinj. Če je magnetna vrata bližje, se končno zapiranje zgodi zaradi privlačnih lastnosti magneta. V drugi izvedbi je lahko naprava vrste DF, ki je opremljena s funkcijo dohlopa.

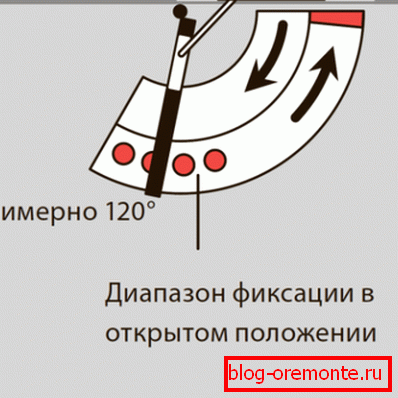

• Izdelek se lahko šteje za kakovostno, če je mogoče nastaviti položaj platna glede na škatlo ali sosednje krilo, tako da razlika ni večja od 1 stopinje. Poleg tega mora biti platno varno pritrjeno v skrajnih položajih: tako zaprto kot odprto.

Zahteve za vgrajene zapiralne naprave

Vsa zapirala DV in DP morajo biti opremljena z blažilno funkcijo odpiranja - to pomeni, da jo mora naprava upočasniti, dokler ne doseže ekstremno odprtega položaja.

• Če upoštevamo široko odprto 90 stopinj. platno, segment poti ob zapiranju do oznake 65 stopinj. je območje zakasnitve. Kakovostna naprava mora zagotoviti čas za prehod tega območja najmanj 20 sekund.
• Ta lastnost bližnjega se imenuje funkcija upočasnitve zapiranja spletnega omrežja. Zahteve standarda veljajo tudi za čas, ki je potreben, da ročno zavrtite zakasnitev zapiranja. Ta indikator ne sme presegati 15,3 kgf / m.
• Največja in najmanjša nastavitev bližnjih vrat glede na zapiralno silo naj bi zagotovila vse zahteve standarda - vključno s tistimi, ki so skupne vsem vrstam naprav. Kar se tiče posebej zgrajenih mehanizmov, morajo zagotoviti tudi pospešeno zapiranje na zadnji stopnji. To pomeni, da je potrebna funkcija dohlop za vgrajena zapirala.

Vsi regulatorji, s katerimi se nadzorujejo dodatne funkcije, so skriti v instrumentnem ohišju in jih aktivira s posebnim orodjem. Zasnova katerekoli bližje in zlasti vgrajene bi morala zagotavljati neoviran dostop do mehanizma brez potrebe po razstavljanju.

Ohišje naprave, ne glede na vrsto, je treba zapečatiti in izključiti možnost uhajanja tekočine, kar zagotavlja delovanje mehanizma.

Konstrukcijske značilnosti zapiral

Za odpiranje vratnega krila mora vplivati ​​določena sila. Del tega pri odprtju in pri zapiranju - celoten trud, je bližje prevzeti.

Najpogosteje se akumulira s pomočjo vzmeti, ki se stisne, ko se vrata odprejo. Odsesen, preprosto premakne platno do prvotne zaprtega položaja.

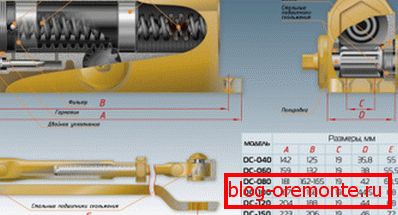

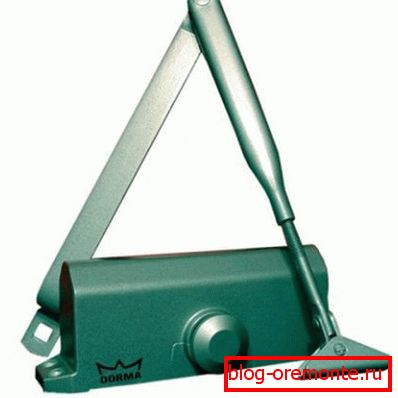

• Najpogosteje so na vrhu nameščeni zapiralci na nihajna vrata. Dejstvo je, da se vgrajena različica lahko namesti le v postopek razporeditve talne obloge ali njenega popravila. V veliki večini imajo zapiralci tipa DN spomladanski dizajn. Poleg vzmeti imajo orodje z zobatim batom, zaradi katerega se premika.

• Z batom je povezan z enim koncem bližnjega vzvoda, ki sprejema silo skozi vzmet. Premikanje v loku gladko odpre ali zapre vrata. Kljub dejstvu, da je to najbolj priljubljena možnost, danes ni najboljša.

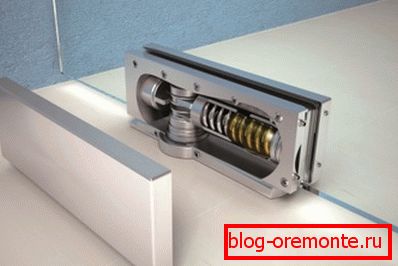

• Možnosti pogona tipa Cam so se pojavile veliko kasneje, strokovnjaki pa menijo, da so najbolj optimalni. Glavni del takega bližnjega je cam. Nahaja se med odprtino in zavornimi bati ter s pomočjo valjev komunicira s sosednjimi elementi.
• To ne naredi brez vzmeti: ob odprtju spletu bat deluje na njem skozi odmik. Pri zapiranju se pomakne vzmet in zavorni bat aktivira, kar preprečuje, da bi vrata udarila s silo. V tem primeru se odpiralni bat dviga v prvotni položaj.

Bodite pozorni! Zapirala za kamere imajo veliko večji nadzor nad zapiranjem spletnega mesta, kar je poleg tega mogoče regulirati. Njihove ohišja so bolj kompaktna, kar je še posebej dragocena kakovost za vgrajene naprave. Ker nimajo močnega vzvoda, naprave tipa DV se odlikujejo po visokem navoru.

Globina delovanja takšnega bližnjega vratu je zagotovljena z namestitvijo valja za zapiranje moči. Za vrtljiva vrata je nameščena sredi odprtine, za vratna vrata - proti steni.

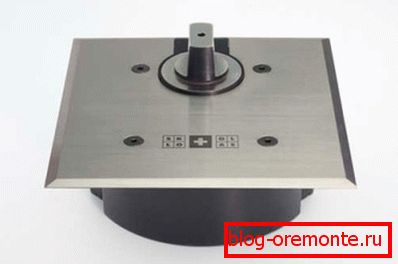

Opozarjamo le, da se v središču odprtine ne sme postaviti vsak model bližnjih vrat. Če govorimo o temeljni razliki pri oblikovanju naprav za zgornjo in talno namestitev, potem je v glavnem glavna stvar prisotnost ali odsotnost vzvoda.

Zaključek

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

V tistih primerih, ko so ti kazalniki prekoračeni, obstaja samo en izhod - vstaviti dve zapiralni napravi na vrata. Zaželeno je, da se zapiralci izberejo vsaj en razred višje od tistega, kar je potrebno - in videoposnetek v tem članku vam bo pomagal pri tej nalogi.
