Električni žični zvonec: tipi in načini povezave

Skoraj v vsaki sodobni hiši je zvonik, ki s svojo melodijo opozarja na prihod gostov. Naloga takšne preproste naprave je, da pritisnete gumba, glasen in dobro definiran zvočni signal.

Žični zvonec zaznamuje prisotnost različnih melodij in zvokov, ki jih oseba izbere po lastni presoji. V članku so opisane vrste in značilnosti naprave, njegova povezava z omrežjem.

Naprava Bell

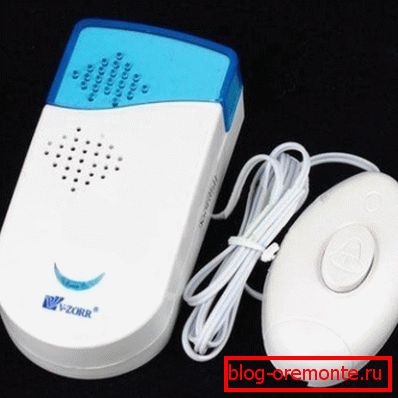

Žični zvonec

Za razumevanje naprave in principa električnega zvonca se je potrebno seznaniti s svojimi glavnimi komponentami.

Te vključujejo:

  • Električni magnet, ki služi kot signal.
  • Hammer.
  • Sidro
  • Neposredno zvonec ali skodelica.
  • Stiki
  • Pomlad.
  • Gumb.
  • Baterija ali električna napetost.

Načelo delovanja in značilnosti

Načelo delovanja ožičenega električnega zvonca temelji na bližini elektromagneta in sidra.

Električni zvonec

S tem:

  • V bližini sidra se nahaja medeninast dotik premičnega tipa.
  • Ko na električnem magnetu ni električne energije, se stik pritisne na vijačni odsek, ki je povezan z enim priključkom.
  • Drugi priključek je povezan s tuljavo električnega magneta, njegov drugi del pa je povezan s sidrom.
  • Ko pritisnete tipko za zvonec, se zapiralo zapre, armaturna naprava vstopi v tuljavo, ki jo privlači električni magnet.
  • Nato kladivo udari na površino zvončice.
  • Medeninast dotok valjčke odpira vezje in se odmakne od vijačnega odseka.
  • Skozi tuljavo elektromagneta ustavi trenutno napajanje.
  • Elektromagnet ne privlači več sidra.
  • Vzmet premakne sidro iz drog elektromagneta.
  • Stik je ponovno pritrjen na vijak, ki zapira vezje.
  • Tok ponovno začne skozi površino tuljave, kladivo piše, celoten postopek se ponovi, dokler se gumb ne ustavi.
  • Če je gumb, ki je odgovoren za trenutni prekinitelj, zaprt, sidro nenehno niha in kladivo udari v skodelico, ki reproducira signal.

Glavna funkcija električnega magneta je samo-preklop naprave, njegova prisotnost vam omogoča zapiranje in odpiranje električnega tokokroga.

Tabela prikazuje prednosti in slabosti struktur:

Koristi Slabosti
  • Enostavnost oblikovanja.
  • Enostavna namestitev.
  • Zanesljivost dela v prisotnosti moči v omrežju.
  • Majhna cena.
  • Ne morete nastaviti želenega volumna in melodije zvonjenja.
  • Sistem je napajan iz omrežja, katerega napetost je 220 V, kar zahteva uporabo žic dovolj velikih premerov.
  • Gumb ima visoko napetost, kar določa prisotnost dodatne zaščite kontaktov.

Vrste električnih klicev

Klici na vratih so lahko:

  • Z elektronskim zvokom.
Klic z melodičnim reprodukcijo zvoka

Uporaba različnih integriranih vezij vam omogoča uporabo vibracij različnih frekvenc na zvočniku. V tem primeru se lahko izvedejo melodični trki, zvoki narave, posebej programirane melodije ali zvoki, ki se lahko gibljejo od nizke glasbe do igranja znanih glasbenih del.

V tem primeru gumb za zagon vezja deluje. Za nadzor klica ne potrebujete nobenega gumba za napajanje visoke napetosti neposredno iz omrežja. Uporabite lahko napetost od 3 do 12 V, kar bo dovolj za oblikovanje signala. V tem primeru je shema ožičenja bistveno poenostavljena, manjše žice se uporabljajo in gumb ima daljšo življenjsko dobo.

Namig: pri uporabi teh naprav ne držite gumba trajno pritrjen. Dovolj je, da enkrat na kratko pritisnete in klic bo deloval, ko boste predvajali vso programirano melodijo.

Prednosti zasnove:

  1. sposobnost, da dobijo različne zvoke, ki nadomešča običajno zvonjenje;
  2. prilagodite trajanje in obseg;
  3. pomanjkanje visoke napetosti na gumbu.

Pomanjkljivosti vključujejo potrebo po dobavi moči klica.

  • Programljivi žični klici za vrata.

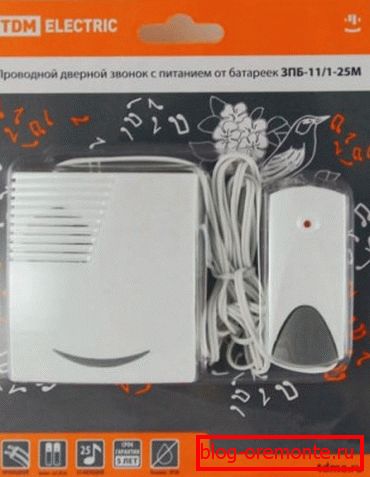

Baterijski pogon

Za vse zgoraj naštete prednosti se doda možnost izbire določene melodije ali snemanja, ki ga predvajate s pritiskom na gumb. Najlažji je, da vsakič, ko pritisnete gumb, predvaja različne melodije.

Z bolj zapletenimi možnostmi nastavite različne načine: za zaščito, normalno, tiho. Če želite to narediti, je na primeru zvonca gumb za preklopne načine in naprava za nastavitev glasnosti.

Na primer: za nadzorni način, potem ko se predvaja določena glasba, se pojavi glasno lajanje psov, drznih nezaželenih gostov.

  • Modeli z avtonomno močjo.

Avtonomno napajanje je običajno povezano z brezžičnimi klici, vendar obstajajo modeli žičnih modelov, ki delujejo na baterijah. Njihova glavna prednost je sposobnost delovanja tudi v odsotnosti električne energije z redno zamenjavo močnostnih elementov.

En niz baterij lahko služi pri normalnem delovanju do enega leta. Ti brez povezave so nameščeni neposredno na vrata. V tem primeru sta klic in gumb naprave na različnih straneh.

  • Kliče z gumbi na dotik, ki nimajo mehanskega sistema s stiki.

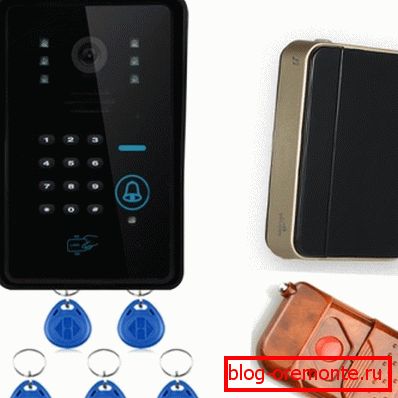

Klic z gumbi na dotik

Obstajajo zelo preprosta vezja, ki dajejo signalu, da vklopite zvok iz dotika prsta. Ponavadi so sestavljeni iz enega tranzistorja in najmanjšega števila jermenov. Pomanjkanje klicev - ni odziva pri dotikanju rokavic.

  • Žični klici z glasovno komunikacijo.

Takšni sistemi so bližje interkomu. Vendar pa obstajajo tudi preproste, poceni naprave z mikrofonom in zvočniki. Ko pritisnete gumba na gumbu, je možnost vprašati, kdo je prišel pred odpiranjem vrat.

Izbira električnega zvonca

Nasvet: Preden vzamete električni žični zvonec, preberite nekaj priporočil.

Navodila za izbiro naprave ponujajo:

  • Obrnite se na specializirano trgovino, kjer izkušeni svetovalci zagotovijo obširne informacije o številnih vrstah vrat.
  • Določite tip električnega zvonca za vaš dom. Upoštevati mora stroške, izgled, način povezave, možnost prilagajanja glasnosti in enostavne namestitve naprave z lastnimi rokami.
  • Določite način zvonjenja.
Melodični zvonec

Nasvet: Za veliko hišo morate kupiti glasno napravo, tako da je njen zvok mogoče slišati tudi v najbolj oddaljenih kotih stavbe.

  • Odličen dizajn in lep videz odlikujejo gongi, ki oddajajo trobente.
  • Koristna funkcija za klic je, da jo označite v temi. Za to se uporabljajo majhne svetleče diode ali svetlobni materiali.

Odlična rešitev za namestitev klica v zasebni hiši, v državi - za nakup brezžičnega električnega zvonca. En del je nameščen na vratih, drugi pa v hiši. Uporaba žičnega zvonca je neprijetno zaradi zahtevnosti namestitve in visokih stroškov polaganja kabla.

Namesti vrata

Naprave z gumbi in zvokom so povezane z žicami.

Diagram povezave akumulatorja

Po vrsti mehanizma gradnje so:

  • Hammer.
Hammer električni zvonec
  • Zummer.
  • Kolokolchikovymi.

Razlikujejo se v notranji napravi in ​​načinu delovanja. Delo z omrežja in iz baterije.

Če želite priključiti električne žične klice, morate kupiti:

  • Električni vrtalnik.
  • Dybella.
  • Nož je gradnja.
  • Izolacijski trak.
  • Kazalnik izvijača.
  • Komplet vijakov.

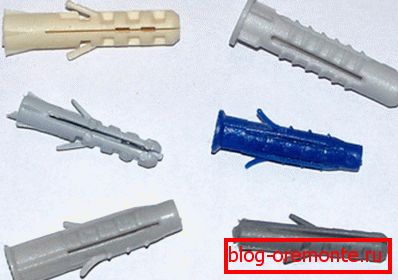

Raznolikost moznikov

Na zaklepanje lahko priključite enega ali dva gumba, če na primer obstaja več pogostih vestibul za več stanovanj. V tem primeru je ena postavljena v predsobo, druga pa na pristajanje pred vrati.

V tem primeru bo diagram ožičenja naprave imela dva vzporedna gumba. Po kliku na katerokoli izmed njih se veriga zapre in mehanizem bo deloval.

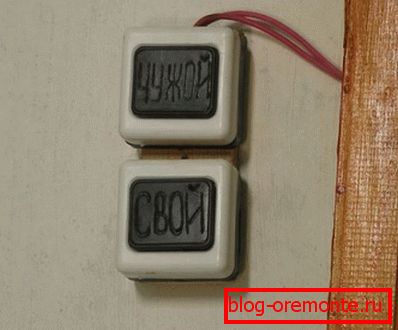

Povežite dva gumba na en klic

Za pravilno povezavo na zvonec, je vredno gledati video v tem članku.

Kabelska napeljava in shema ožičenja

Električni zvonec ne more delati brez električne energije, ki zahteva napeljavo do mesta pritrditve naprave. Ponavadi za delovanje izdelkov potrebujejo izmenični tok s napetostjo 220V.

Kabel je lahko dvoslojni ali dve enojni. Žice v prečnem prerezu, ki ni manjše od 0,5 mm. Vendar ne bi smeli uporabljati preveč debele žice - moč, ki jo porabi žični klic, je majhna.

Nasvet: Material žice je treba uporabljati enako kot pri ožičenju električne energije po hiši ali stanovanju.

Različne vrste izdelkov imajo svoj načrt ožičenja. Običajno je pri gradnji stanovanjskih zgradb ožičenje postavljeno pod standardnimi napravami za vrata.

Žični električni zvonec

Pri gradnji hiše sami ali pri povezovanju ožičenega električnega zvonca lahko izberete izdelke s katerimkoli načrtom ožičenja in položite ožičenje. Cirkulacijsko vezje običajno natanko natisne vezje odklopnika, najpreprostejšega od električnih vezij.

S tem:

  • Žarnico zamenja z zvočnim mehanizmom.
  • Namesto stikala - gumb.
  • Nulo je priključen na zvočno ploščo, faza je priključena na gumb.
  • Oba elementa sta med seboj povezani, kot je razvidno iz fotografije.
Shema vratnice
  • S pritiskom na gumb zapre fazo in prispeva k pojavu zvočnega signala.

Mehanizem namestitve za reprodukcijo zvoka

Nasvet: Naprava se napaja iz omrežja, kar zahteva upoštevanje varnostnih pravil pri delu z električnimi napravami. Priklop električnega izdelka je potreben šele po tem, ko izklopite napajanje v celotnem stanovanju.

Ko je vhodni zvonec priključen na napetost, so priključeni njegovi kontakti in napeljave v stanovanju. Če so zelo dolge, so žice odrezane in konci se obrezujejo s konstrukcijskim nožem.

Naprej:

  • Po priključitvi žic jih je treba s kleščami nekoliko stisniti, kar zagotavlja zanesljivost povezave in izboljša kontakt.
  • Povezave so izolirane.

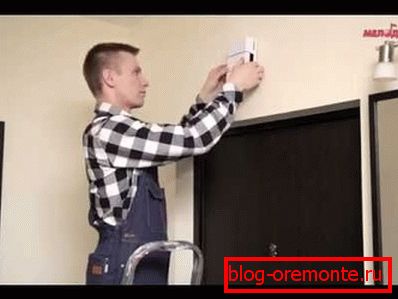

Montažni zvonec
  • Preverite delovanje naprave.
  • Pri povezovanju štirih žičnih mehanizmov na dvožilni kabli se določi nič in faza pri povezovanju klica.
  • Preostale žice so skrbno povezane med seboj.
  • Vsi elementi so skrbno izolirani.
  • Delo klica se preveri.
  • Naprava je pritrjena na steno, običajno na hodniku ali koridorju.
  • V radiju, ki meri približno 1,5 m od zvonca, ne sme biti nobenih radiatorjev in nobenih grelnih naprav.
  • V steni na mestu montaže se vrti luknja, plošča za zvočni mehanizem pa je pritrjena z mozniki in samorezni vijaki.
  • V okvirih vrat je izvrtana luknja, skozi katero potekajo žice, ki povezujejo žice gumba in zvočne plošče.

Nastavitev gumba za klic

V tipki zvonca sta dva kontakta, eden je vzmeten. S pritiskom na gumb se dotakne drugega kontakta, vezje se zapre in mehanizem začne zvoniti. Ko spustite gumb, se kontakti odprejo.

Tipka prinaša dve žici povezana z dvema zatičema. Priključki so skrbno oviti s trakom ali trdno pritrjeni s sponkami, odvisno od zasnove naprave. Sam gumb je pritrjen na steno skozi leseno vtičnico.

Vsi zvonci z žičnimi vrati so naprave, ki vam omogočajo, da signal osebi, ki sedi za zaprtimi vrati. Kakšna oblika izbire se odloči zase, dokler je signal dobro slišan in ima prijeten zvok.
