Gost 31173 2003 notranja jeklena vrata

Tema gradiva, ki smo jo kasneje predstavili, je bil GOST na jeklenih vratih, opremljenih z zapiralnimi napravami in nameščenih v industrijskih in civilnih stavbah. Edina stvar, ki jo ta standard ne pokriva, so vrata, na katera se nalagajo posebne zahteve: odpornost proti agresivnim snovem, odpornost proti eksplozijam, neprebojnost in požarna varnost.

Uporaba vseh drugih izdelkov, o katerih bo med drugim prikazal videoposnetek v tem članku, je odvisen od pogojev njihove uporabe in ga ureja vrata GOST 31173.

Funkcije klasifikacije

Jeklena vrata GOST 31173 2003 so razvrščena glede na šest glavnih značilnosti. Prvič, to je seveda sestanek, saj so vhodna vrata lahko: ulica, notranja in veriga. In notranja vrata so lahko vhodni apartmaji in delujejo kot običajna vhodna vrata.

Strukturne razlike

Drugi znak določa konstrukcijo vratne enote. Tukaj je razlika v škatli, saj je zaprta; predstavlja obliko črke "P"; ali pa je dopolnjen s pragom, ki je dodaten element.

  • Naslednja klasifikacijska funkcija zadeva število platen in možnosti za njihovo odpiranje. Najpogostejša vrata z enim listom - levo ali desno odpiranje. Nato obstajajo biseksualni bloki, katerih krpe so lahko enake ali imajo različne širine.

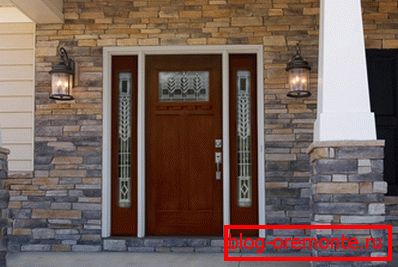

GOST 31173 2003: vrata z odprtimi vložki

  • Kovinska vrata - najpogosteje so ceremonialni modeli, prav tako lahko okrašena z vložki. Je pravokotni ali polkrožni trans, ki se nahaja vodoravno nad odprtino ali ozko ne-odpiranje platna na straneh platna. To je različica, ki jo vidimo na zgornji sliki.

Razlikovati vrata in smer, v katero se odpirajo: navzven ali navznoter. Prav tako je pomembno, koliko je zanke v zalivu v preddverju. Pogosto sta dva, a morda še več.

Obrati za obraz in možnosti delovanja

Četrti znak, po katerem so jeklena vrata razvrščena v skladu z GOST 31173 2003, je njihova prednja obdelava.

Obstaja sedem možnosti:

  • Na prvem mestu je barva - tradicionalno in prah. To so najbolj priljubljene možnosti zaključevanja (glej Finishing kovinska vrata - ustvarite svoj slog): v prvem primeru je glavno merilo za izbiro izdelkov nizka cena, v drugem pa neverjetna obstojnost prevleke, ki se že imenuje anti-vandal.
  • Naslednje so možnosti z naravno ali umetno usnjeno oblogo in izolacijo; okraševanje s filmskimi premazi; obloge iz materialov iz lesa ali pločevine (furnir, obloga MDF). Mimogrede, mnoge od teh vrst konča je mogoče storiti na starih vratih ali naredite sami.

Bodite pozorni! Za vse vrste polimernih premazov, ki se uporabljajo za dekoriranje vrat, mora proizvajalec predložiti sklep, ki potrjuje njihovo sanitarno varnost.

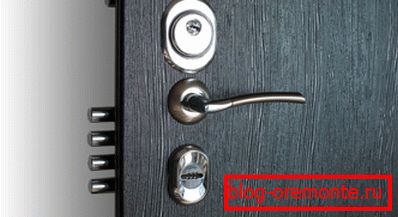

Jeklena vrata GOST31173 2003 z dekorativnim zaključkom
  • Steklo ali ogledalo izgleda zelo lepo na vratih, še posebej na prednjih vratih.. Kot možnost je platno obogateno s kovinsko ploščico z lepim rezkanjem ali graviranjem, ali pa se v enem modelu združijo različne metode dodelave. Na splošno, koordinirajo svoje dejavnosti s stranko, lahko proizvajalec opravi katero koli drugo vrsto dekorjev - tudi pozlačevanje.

Glede toplotnih lastnosti, po GOST, jeklena zunanja vrata delijo z odpornostjo na prenos toplote v tri razrede. Ta številka mora biti najmanj 0,4 m2 * C / W.

Karkoli manj ni predmet klasifikacije. Najvišji razred - z odpornostjo na toploto več kot 1 m2 * C / W. V standardni tabeli je tabela, ki prikazuje želene indikatorje zračne prepustnosti in vodoodpornosti.

Zvočna izolacija jeklenih vrat je enako pomembna. Obstajajo tudi trije razredi, katerih delitev poteka glede na raven zmanjšanja hrupa.

Indikatorji, ki so manjši od 20 decibelov, niso predmet klasifikacije. Tretji razred je najnižji, s kazalniki do 25 dB, v drugem razredu do 31 dB in prvi razred je večji od 32 dB.

Mehanika in varnostne lastnosti izdelkov

Standard za vrata iz kovine je tudi miza s kazalniki moči, ki so prav tako razdeljeni v tri razrede. V njem je pet različnih značilnosti, glede na pomen katerega vrata pripadajo enem ali drugemu razredu. Namesti se na najslabši testni rezultat.

Ta odpornost proti statičnim obremenitvam, ki delujejo v ravnini platna; pravokotno na platno; in v območju zanke. Prav tako uravnava stopnjo odpornosti na dinamične učinke v smeri, kjer se odpira platno in vpliva v obe smeri.

Z varnostnimi lastnostmi so vrata razvrščena na naslednji način:

  1. Standardna izvedba vrat. Opremljeni so z mehanizmi za zaklepanje, ki niso nižji od tretjega razreda (M3), in proti odklopnim zatičem.
  2. Okrepljeni bloki. Pri tem se dodajo ojačani tečaji vrat in zaklepajo z velikim številom sornikov, ki lahko zaklepajo vrata okoli oboda verande. Njihova moč mora ustrezati drugemu razredu (M2).
  3. Varnostne enote vrat. To so vsi enaki ojačani bloki, vendar morajo značilnosti ključavnic, nameščenih v njih, ustrezati prvemu razredu trdnosti (M1).

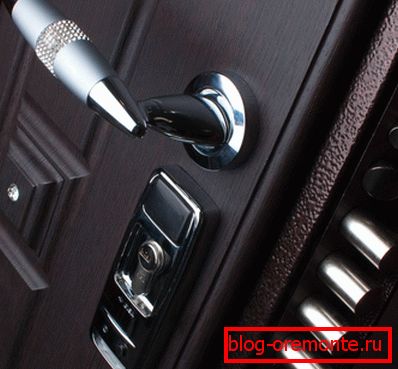

Okrepljena vrata z večtočkovno ključavnico
  • Izvedete lahko, ali so vrata ojačana pred seboj ali zaščitna, tako da jih označite. Za to je preprosto dodana ustrezna črka "Y" ali "Z". Na splošno ta standard priporoča, da proizvajalci v potnem listu na proizvod navedejo vse zgoraj navedene podatke. Prav tako so v etiketiranju šifrirani.

Informacije morajo vključevati: strukturno rešitev; možnost polnjenja spleta in njegovega obraza; splošne dimenzije; gradski razred. Potni list je treba pritrditi na odprtino za platno ali slike, kot tudi navodila za namestitev in delovanje izdelka.

Zahteve za jeklena vrata

V petem odstavku standarda, o katerem razpravljamo, se glasi seznam zahtev, ki veljajo za blokade vrat iz jekla. Med splošnimi določbami so podane informacije, da je mreža varjena konstrukcija, za izdelavo katere jeklene pločevine ali ukrivljeni profili.

Varjenje je potrebno povezati. Druge vrste spojev so dovoljene le, če so pred varjenimi glede na lastnosti trdnosti - to pa je na splošno malo verjetno. Kar zadeva načrtovalske rešitve platna, standard predstavlja štiri glavne možnosti.

Konstruktivne sorte platna

Prva možnost je to: platno je izdelano na okvirju iz profilov z zaprtim votlim prerezom in na njej sta varjeni dve jekleni pločevini. Hkrati je mreža napolnjena s satom (valovita lepenka ali lesena plošča). Druga vrsta kovinskih vrat izgleda kot upognjena škatla nameščena na profilih s prečnim prerezom v obliki črke U. V takšnih krpe napolnite polistirensko peno.

  • V tretji varianti je okvir platna privarjen iz profilov bolj zapletenega preseka, napolnjenega z mineralno izolacijo, in zaprt zunaj z jekleno pločevino in s strani prostora s ploščnim lesnim materialom - na primer trdih vlaken. To je vrsta vrat, ki jih lahko vidite na spodnji sliki.

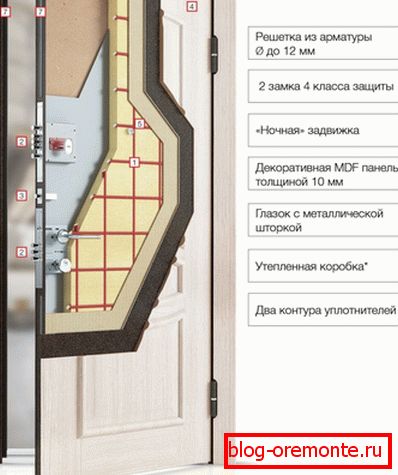

Ena izmed možnosti oblikovanja kovinskih vrat
  • Četrta možnost je tudi kombinirana: okvir, polnjen s peno, je narejen iz lesenih palic - in samo njegovi robovi so zaščiteni z kotnim profilom iz jekla. Zunanja in notranja stran, kot v tretjem primeru, je na eni strani zaprta z jeklom, na drugi strani pa z vlakneno folijo.
  • Ne glede na konstruktivno opcijo je treba v platnu uporabljati mediatorje - ojačevalci, ki okrepijo okvir platna. Lahko so ne samo vertikalne niti horizontalne, temveč tudi poševne. Obvezno je treba okrepiti povratne cone in kraje, kjer so nameščeni zatiči, ki jih je mogoče odstraniti.
  • Pri izdelavi kovinskih tkanin standard omogoča, da obloga notranje strani ni iz trdne jeklene pločevine in rezane pločevine, spojene vzdolž profila, okrepijo šive. Na notranjem listu mora biti zagotovljena loputa, ki je potrebna za popravilo ključavnice ali zapaha.

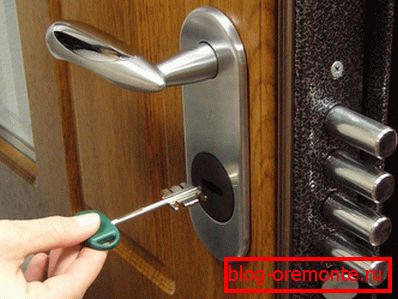

Pritrditev ključavnice z vijaki
  • Zaščitni mehanizmi, ki vključujejo ne le ključavnice in ključavnice, temveč tudi ventile, so pritrjeni na posebne blazinice, vijake in vpenjalne nosilce z navojem. Varjenje se ne uporablja, ker v svojem procesu lahko zlahka pokrijemo nekatere dele ključavnice.
  • Luknje, ki vključujejo vijak ali ključavnico, je treba zaščititi s kovinsko škatlo, ki je privarjena na profil okvirja. Vhod vijaka pri zapiranju ključavnice mora biti prost - in zato mora biti velikost luknje vsaj 2,2 cm večja od prečnega prereza vijaka.
  • Pravilna raven zvočne izolacije se doseže z namestitvijo dveh tesnilnih vezij. Tesnila so nameščena vzdolž celotnega perimetra platna, kar preprečuje najmanjšo vrzel. Če je enota vrat namenjena za zunanjo namestitev, mora biti tesnilo odporno na vlago in spremembe temperature.

Treba je opozoriti, da so vrata po GOST 31173 2003 - torej njihova velikost in teža - nekaj omejitev. Naslednje številke ne smejo presegati:

  1. višina: 2,2 m
  2. širina: 1,2 m
  3. na površini krpe: 9 m2
  4. po masi: 250 kg

Izvedejo se dodatni izračuni za vrata, ki presegajo zgornje standarde, njihova skladnost z zahtevami standarda pa potrjujejo rezultati posameznih testov.

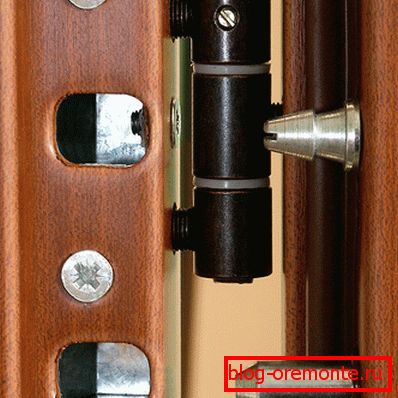

Odstranljivi zatiči na strani povratne zanke
  • Da bi bilo nemogoče odstraniti rezilo zaprtih vrat s tečajev, oblikovanje izdelka zagotavlja fiksne vijake ali, kako se imenujejo, proti-zatiči. Namestijo se na okvir platna in pritrjene z varjenjem, kovičenjem ali pritiskom.
  • Velikost čepov, njihova številka in lokacija je treba navesti v delovnih risbah. Najpogosteje pa so na voljo skupaj s tečaji, saj je to najbolj zanesljiva možnost.

Tako je mogoče, da je okvir vrat mogoče namestiti v odprtino, deli, ki se imenujejo pritrdilne nastavke, so varjeni na njegov profil. Dovoljene so tudi druge rešitve proizvajalca za zagotovitev vzdržljivosti naprave.

Mere in tolerance

O tem, kaj mora biti največja velikost v višini in širini, je že bilo navedeno zgoraj. Na splošno so kovinska vrata, tako kot katera koli druga, izvedena v standardnih različicah.

Če gre za vrata z enim vratom, so najpogostejše dimenzije: za vhodna vrata 2,1 * 0,9 m, za notranja vrata 2,0 * 0,8 m. Čeprav so možnosti morda drugačne. Vsekakor se dimenzije in risbe na platnu nujno odražajo v tehnični dokumentaciji izdelka.

  • Poleg dimenzij vrat sam odraža tudi dele profilov, podrobne dimenzije vozlišč in vrzeli. Na risbah označite lokacijo blokirnih naprav, lukenj, zanje in zank. Standard tudi prikazuje tabelo, v kateri so opredeljeni največji dopustni odmiki od dimenzijskih intervalov.
  • Na splošno je 3 mm največja, kar je dovoljeno samo z notranjo velikostjo škatle z višino več kot 2 m. Najmanjši je dovoljen za zunanjo velikost traku, ki je 1 mm / 1000 mm. V vrzeli pod prekrivanjem ne sme biti nobene razlike večje od 1,5 mm.

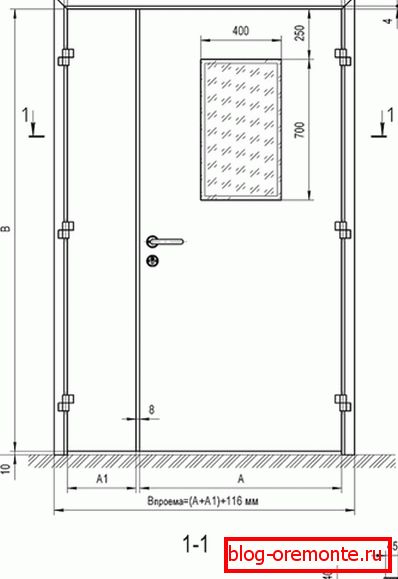

Risba kovinskih vrat
  • Proizvajalec mora z enako skrbnostjo nadzorovati dolžino diagonal ter tlake oblog in ravnost robov okvira in platna. Vsi geometrijski parametri se izračunajo ob upoštevanju konstrukcijskih značilnosti izdelka, njegove instalacijske tehnologije in v skladu s standardom 21778, ki velja od leta 1981.
  • GOST, o katerem razpravljamo v tem članku, določa zahteve tako za materiale, ki se uporabljajo v proizvodnji, kot tudi za sestavne dele in pečate ter za končne izdelke. Zlasti jekleni elementi ne smejo imeti ukrivljenosti, razpok, lukenj, udrtin in rje. Čeprav je dovoljena rahla valovitost, ki ne škodi estetiki izdelka kot celote.

Dobava jeklenih vrat je sestavljena z blokirno napravo. To je obvezno - vendar so takšni sestavni deli, kot so pehole, omejevalnik odpiranja kota, bližje nameščeni z dodatnim soglasjem stranke. Izdelek mora imeti nalepko ali napis, ki označuje, kateri proizvajalec je, kdaj in po katerem naročilu je bil izdelan. Tudi na bloku je treba namestiti oznako in žig oddelka, ki je opravil tehnični nadzor.
