Mehanizem drsnih vrat - izberite najboljše

Stalni trend v notranjosti je naprava sistema drsnih vrat. To ni samo prefinjen in eleganten videz oblikovanja, ampak tudi odlična funkcionalnost, praktičnost in ergonomija.

Različne možnosti za drsna vrata vam omogočajo, da uspešno obkrožite sobo ali združite parišča, brez poseganja v zmanjšanje njihovega območja. Kako izbrati pravi mehanizem za drsna vrata, bo članek zahteval.

Drsna vrata

Pravilna izbira mehanizma za premikanje vratnih listov je odvisna od načina odpiranja in števila loput.

V tem primeru so vrata lahko:

  • Kupna vrata. Z eno loputo, ki se premika vzdolž vodil, vzporednih s steno, ali z dvema loputama, ki se premikajo drug od drugega v različnih smereh.

Kupna vrata z eno loputo

  • Kaseta. Od prejšnje različice se razlikujejo po prisotnosti posebnih niš v steni, v kateri se krila vrat prikrivajo pri odpiranju odprtine. Niša se lahko ročno zgrabi s suhim zidom ali pa jo kupite skupaj z zasnovo drsnih vrat.

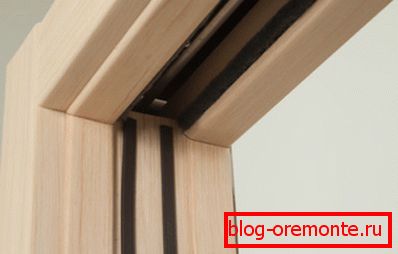

Kasetna vrata
  • Radij. Za njih je značilna pravilna okrogla oblika, spektakularen in izviren videz. Premikanje slik se pojavi na posebnih vodilih, ki ponavljajo polmer vrat.
Radij vrat
  • Kaskadiranje. Sestavljen je iz enega stacionarnega platna in nekaj gibljivih. Vsak element se premika v svoji lastni smeri in je skupaj z izbrano stranjo odprtine.
Kaskadna vrata
  • Inline. V tem primeru je zasnova postavljena znotraj odprtine. Listi se premikajo druga proti drugi, hkrati pa je le polovica odprtine prosto.
Drsna vrata znotraj odprtine
  • Drsne in zložljive strukture za vrata. Izvajajo jih v obliki "harmonike" (glej Door - harmonika: izbrana, opravljena, lepota) in "knjige". So kompaktni, enostavni za uporabo in estetsko prijetni. Obstajajo enojni in dvojni modeli. Poleg tega vsaka platna vključuje več navpičnih odsekov, ki so med seboj povezani s šarnirjem.

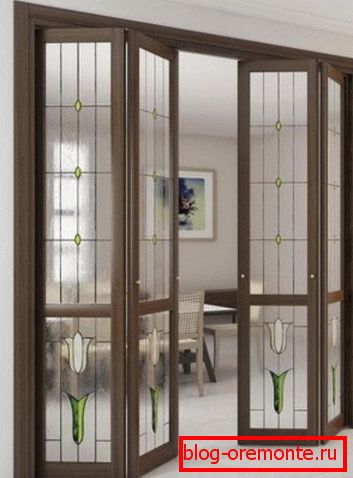

Dvergi гармошка Vrata Book

Ta zasnova ne zahteva prisotnosti prostega odseka stene za odpiranje, kar je potrebno za vrata v predelih. Zložljivi so lahko v eni smeri ali v nasprotni smeri, hkrati pa listi vrat zasedajo del odprtine, kar zmanjša njegovo širino.

Vendar pa majhna debelina platna zmanjšuje izgubo prostora, so nepomembne. Ti modeli so primerni za naprave v ozkih hodnikih in hodnikih, kjer drugih modelov vrat ni mogoče uporabiti.

Naprava in princip delovanja drsnega mehanizma

Različne variante drsnega sistema v različnih modelih vratnih konstrukcij imajo podobne naprave in načine delovanja.

Vsak drsni mehanizem za vrata sestoji iz:

  • Vozički z valji.
  • Železnica.
  • Zapah ali zastava.
Mehanizem naprave za premikanje vrat

Vratci z valji so pritrjeni na krilo pri dveh, treh ali več točkah, odvisno od velikosti vratnega krila, materiala izdelave in mase konstrukcije. Valji se premikajo po posebnem vodilu, pritrjenem na steno ali v notranjosti. Na napravi je dizajn drsnih vrat podoben monorailu.

Vodilne tirnice ali tirnice so:

  • Odpri. Na videz je cev okroglega, kvadratnega ali pravokotnega prečnega prereza. Nosilec se premika po vrhu tira.

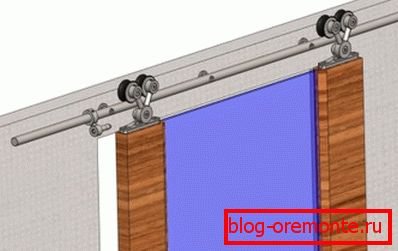

Odpri vodnike
  • Zaprto. Ta kovinski profil je običajno kvadraten ali pravokoten, s parom po celotni dolžini. Pri takšnih modelih se voziček z valji premakne v utor. Za večplastne konstrukcije se uporablja posebna palica z več žlebovi za vsak list.
Zaprti vodnik
  • S posebnim omejevalnikom na tirnicahki preprečuje nadaljnje premikanje vratnega krila.
Namestitvena ključavnica

Da se sčasoma ne poškodujejo plastičnih, silikonskih ali gumijastih valjev, so tudi zadržki izdelani iz plastike ali debeline gume. Zapah se nahaja na nasprotni strani nosilca z vodilom navpično. Če se nahaja na vrhu, je zastava pritrjena na tla.

To je kovinska podlaga z navpičnim čepom, včasih je v ležiščih. Ko se krilo premika, se zatič z ležajem premika znotraj vrat in ga drži v navpičnem položaju. Za to je na dnu listov izdelan poseben kanal.

Poleg tega je po želji uveden samodejni odpiralni sistem z vgrajenim senzorjem, vendar je cena takšne naprave precej visoka.

Drsni mehanizmi za pritrditev vrat

Za različne tipe modelov so uporabili nekatere različice dodatkov.

Masa samih vrat, njegova velikost in vrsta modela sta odvisna od:

  • Način pritrjevanja platna.
  • Oblikujte vodila.
  • Število žlebov.
  • Število valjčnih mehanizmov.

Modeli umaknjenih sistemov, ki se uporabljajo za premikanje platna, so lahko:

  • Z dvema vodiloma, ki se nahajajo pod in nad odprtino.

Vrata premikajo valjčne mehanizme vzdolž posebnih vodil: eden je na tleh, drugi nad vrati. S to zasnovo so vrata varno pritrjena v navpični legi, ki zagotavljajo dobro zvočno in toplotno izolacijo prostora.

Pomanjkljivosti te možnosti:

  1. Tla in strop bi morali imeti idealno ravne površine, strogo vzporedne med seboj.
  2. Na stropu ne smejo obstajati nobene zgornje meje, vključno z napetimi, visečimi in letvami.
  3. Potreba po pogostem čiščenju žleba, ki se nahaja na tleh, hitro zamaši.
Mehanizem z dvema vodnikoma
  • Z eno tirnico je nameščena na vrhu.

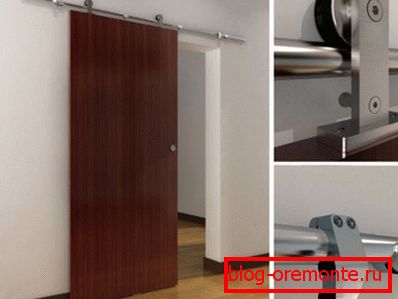

Drsna zgornja tirnica

V takem mehanizmu naj bi se vrata premikala na valjih samo po eni tirnici, nameščeni nad vrati. Element je treba namestiti na zanesljive in trpežne stene. Zasnova tega drsnega sistema vključuje:

  1. Profil aluminija.
  2. Komplet elementov za pritrditev okvirja.
  3. Valjčni mehanizmi.
  4. Zadrževalni elementi.

Število valjev se izračuna po tej shemi: za mrežo, ki tehta do 70 kg, zadostuje, da se uporabi en komplet, z večjo maso se poveča število valjev.

Nasvet: Da bi se izognili nenamernim demontaži vrat z zgornje tirnice, morate namestiti zamašek in posebne zastavice - da preprečite povratno potenje vratnih listov.

Prednosti takšnih struktur vključujejo:

  1. Tiho in gladko gibanje ventilov, ki zagotavljajo kroglične ležaje in silikonsko prevleko površine valjev.
  2. Varnost sistema.
  3. Dolga življenjska doba. To zagotavlja večjo togost in trdnost zgornje tirnice.
  • Za drsna zložljiva vrata.

Ta možnost se uporablja za namestitev vrat, kot so "harmonika" in "knjiga". Krpe so nameščene na navpičnem robu stranskega profila, pritrjenega na steno. Na vrhu vratnih vrat so vozički z valji, ki se gibljejo vzdolž vodila, pritrjenega na vrhu odprtine, kot je prikazano na sliki.

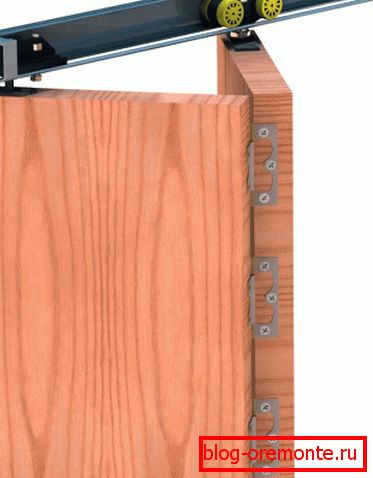

Sistem za premikanje drsnih vrat tipa knjige
  • Za vrtljiva vrata. Canvases se lahko odprejo v kateri koli smeri. Rotacijski mehanizem ima valj, ki se giblje prosto v zgornjem delu škatle vzdolž posebne reže. Vrata hkrati vrtijo okoli osi, hkrati pa se premikajo, ostanejo v škatli.
Zunanji mehanizem vrat

Prednosti in slabosti takega mehanizma so predstavljene v tabeli:

Pros Cons
  • Vgradijo se lahko v katerokoli notranjo vrata, z izjemo celotne steklene konstrukcije.
  • Zasnova je pridobljena v sestavljeni obliki.
  • Univerzalnost - se lahko odpre v obeh smereh.
  • Prvotna magnetna ključavnica varno popravi platno.
  • Prisotnost ščetk za krtačo, ščiti prostor pred uhajanjem toplote, prodiranje prahu in tujih zvokov vanj.
  • Vrtljivi mehanizem potiska vrata v odprtem položaju manj kot polovico v vsaki sosednji sobi, kar omogoča uporabo modelov v ozkih in majhnih prostorih.
  • Primerno je uporabljati za ljudi s posebnimi potrebami.
  • Brez obešalnih krpe.
  • Visoka cena
  • Pri ogromnih vratih z večjo težo je življenjska doba lahko manjša od pričakovane.
  • Ta rešitev ni primerna za vse sloge v notranjosti. Rotacijska vrata ne bodo mogla uskladiti v stilih Provence, Baroka, Empire.

Priprava za namestitev mehanizmov

Pred montažo mehanizma za drsna vrata je potrebno pripraviti materiale in orodja.

To bo zahtevalo:

  • Električni vrtalnik, komplet za izvijače, izvijač.
  • Za pritrdilne elemente - vijake, vijake, mozniki.
  • Merilno orodje.
  • Svinčnik.
  • Profil za vgradnjo valjev. Njegova dolžina je odvisna od velikosti odprtine.

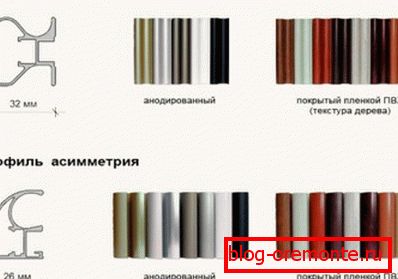

Profil aluminija
  • Leseni žarek. Debelina elementa je odvisna od debeline rezila in velikosti mehanizma. Običajno je izbrano 5 cm. Število je odvisno od števila zgornjih vodnikov.
  • Omejevalni oklepaj. Njihovo število ustreza dvakratnemu številu tirnic.
  • Vodilne tirnice.
  • Valji z vagoni.

Nasvet: Posebno pozornost je treba nameniti zanesljivosti in kakovosti valjčka, najpomembnejšega dela sistema. Od tega je odvisna življenjska doba in funkcionalnost celotne konstrukcije.

  • Dekorativne kape.
Montažna shema drsnega mehanizma

Z risbo mehanizma drsnih vrat, orodij in materialov lahko nadaljujete z namestitvijo strukture.

Mehanizem namestitve

Običajno se za montažo naprave uporablja posebna navodila, v skladu s katerimi se lahko vse delo opravi hitro in učinkovito. In za olajšanje postopka sestavljanja si lahko ogledate videoposnetek v tem članku.

Vrstni red dela:

  • Označeni vodniki položaja. V tem primeru so tirnice nameščene 15 cm nad vrati glede na višino valjastega mehanizma. Meritve višine se vzamejo s tal. Vodoravne črte potegnejo na steno.

Nasvet: Vodila za postavitev naprave morajo biti nadzorovana. Njihovo odstopanje od vodoravne, lahko povzroči spontano gibanje ventilov.

  • Pod vodilnimi tirnicami z mozniki se pritrdi les po predhodno potegnjenih linijah.
  • Vodniki so pritrjeni na drevo. Včasih so takoj postavljeni na steno. Potrebno je zagotoviti majhno režo med steno in palico, tako da se krilo ne dotika površine stene. Dolžina tirnice je izbrana dvakratno od širine odprtine.
  • V tirnice je postavljen blok valjčnih vagonov.
  • Nosilci so pritrjeni tako, da omejijo gibanje valjčnih mehanizmov, ki se odmaknejo od roba rezila 5 mm.
  • Vijaki na nosilce pritrjujejo platno.
  • Položaji so nameščeni na koncih tirnic.
  • Drsni blok zapira z dekorativnimi trakovi ali trakovi.

Prilagajanje gibanja vrat

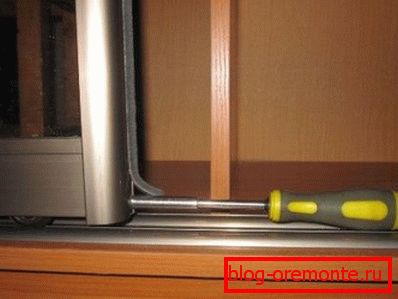

Prilagoditev modela

Po vgradnji vseh mehanizmov in vratnega krila se izvede vizualni pregled konstrukcije in nastavi položaj rezila, ki mora ustrezati naslednjim zahtevam:

  • Prilagodite se strukturi.
  • Gibanje vzporedno s tlemi, gladko, brez kretenj in motenj.
  • Blokirna naprava mora delovati mehko, opravlja vse svoje funkcije.

Mehanizem za drsna vrata in njihovo celotno konstrukcijo ne zahtevajo nobene posebne skrbi, vendar je treba paziti na vodila. Redno jih očistite z vlažno krpo. V nasprotnem primeru se prah lahko kopiči na težko dostopnih mestih, zaradi česar je težko premikati vratno krilo.

S pravilnim nameščanjem in skrbnim delovanjem drsnih vrat, bodo služili za dolgo časa, zaradi česar je vsakodnevno življenje bolj udobno in udobno.
