Namestitev vrat bližje na zunanji in notranji del

Zapirala so naprave za avtomatsko zapiranje vrat, ki se uporabljajo v stanovanjskih in industrijskih zgradbah, ki opravljajo svoje delo neopaženo, z ustrezno namestitvijo in vzdrževanjem.

Pri nameščanju izven prostora je treba upoštevati podnebne razmere, ki ne vplivajo na vrata znotraj prostora. Zapirala, ki se uporabljajo notranji, se običajno izračuna za manjše teže in neškodljive pogoje delovanja. Kako namestiti vrata bližje, spodbuja članek.

Vrste zapiral

Preden namestite vrata, se morate seznaniti s svojimi sortami.

Glavne vrste konstrukcij po metodi vgradnje so predstavljene v tabeli:

Bližji tip Posebnosti

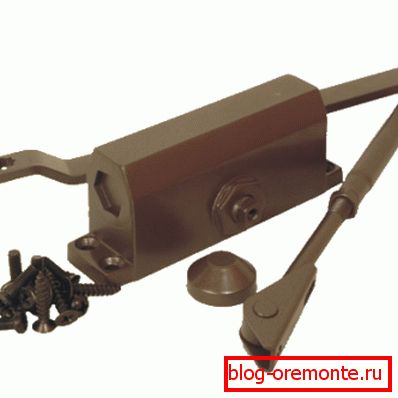

Tovorni list

Naprava je nameščena na vrhu vratnega okvirja.
Na prostem Montira se vnaprej, ob popravilu sobe. V nasprotnem primeru po končanem delu ne bo mogoče namestiti vrat z lastnimi rokami.

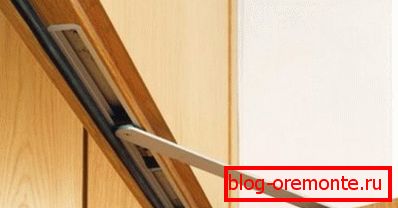

Skrito To je najbolj zapletena vrsta izdelka, ki zahteva dovolj izkušenj za namestitev. Na izdelek so priložena podrobna navodila za namestitev bližnjih vrat. S spoštovanjem problemov bo manj.

Izbira vrat bližje

Nasvet: Izberite pogonski mehanizem, glede na velikost in težo vrat.

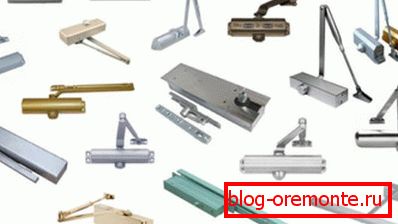

Različni zapiralci vrat

Glavna pravila za izbiro strukture so:

  • Določena je masa vratnega krila. Z naraščajočo maso povečuje moč naprave;
  • S pretežnimi platinami je mogoče namestiti zapirala vrat na več kot enih vratih, vendar ob upoštevanju njihovega sinhronega delovanja;
  • Pravilno delovanje mehanizma s širino vratnega krila več kot 1,6 metra ni zagotovljeno;
  • Pazite na hitrost udarjanja in zapiranja vrat, ki je določena vizualno;
  • Odpiranje zaviranja. Ta funkcija je potrebna za zaščito vrat pred poškodbami ob steni;
  • Zaklepanje vrat v odprtem položaju;
  • Zapoznelo zapiranje. Ta funkcija vam omogoča, da prosto preide, ko morate imeti vrata.

Ko se povežejo v bližje več funkcij, se cena izdelka poveča.

Možnosti pritrditve mehanizma

Glede na konstrukcijo se uporabljajo različne možnosti pritrditve zapiral. Na primer, mehanizmi z drsnimi kanali ali z vzvodi se lahko pritrdijo iz notranjosti in zunaj strukture vrat znotraj prostora.

Nasvet: Zaradi negativnega učinka nihanj temperature ne namestite naprave na zunanjo stran vhodnih vrat.

Gladkost vožnje ročice zagotavlja vzmet, ki jo krmili, s spremenljivim pretokom motornega olja v eno votlino in nato v drugo. V hladnem vremenu olje pridobi večjo viskoznost in postane bolj gosto in v vročini, nasprotno, postane tekoče.

Zaradi nihanj temperature se mora nastavitev naprave izvajati pogosteje, kot jo je navedel proizvajalec. To bo povzročilo zmanjšanje delovnega vira sistema.

V tem primeru je izbran eden izmed treh mehanizmov za pritrditev mehanizma:

  • Standardna namestitev. V tem primeru se pritrditev glavnega delovnega telesa opravi na platnu. Vzvod je pritrjen na okvir vrat za preklado;
  • V zgornji shemi je mehanizem pritrjen na preklado ali zgornji žarek škatle, ročica pa je pritrjena na vratno krilo;
  • Podobno kot pri standardni različici se izvaja vzporedna izvedba, vendar je ročica pritrjena ne pravokotno, temveč vzporedno na montažnem kotu.

Tesnejša namestitvena shema двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

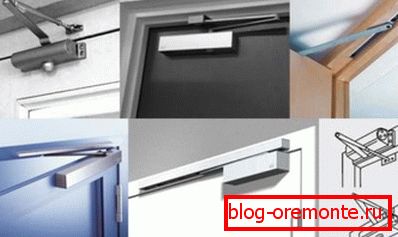

Načini namestitve bližje

Obstajajo tudi nestandardni primeri, na primer z nezadostno višino odpiranja vrat. Iz takšne strukturno zapletene situacije lahko uporabite pritrdilne plošče in vogale.

Vrata, ki so bližja v podobnih primerih, se namestijo po vzporedni shemi na enega od dveh načinov:

  • vzvod je pritrjen vzporedno in pritrjen na obešalni nosilec, ki je pritrjen na škatli;
  • glavno telo mehanizma je pritrjeno na škatlo z uporabo posebne montažne plošče.

Nasvet: Vrata ne morete uporabljati bližje kot omejevalnik za odpiranje vrat. Za to so vrata ustavljena.

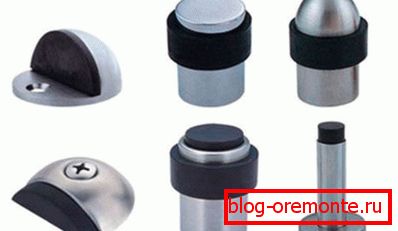

Vrata se ustavijo

Shema in pravila standardne in zgornje montaže

Vrata namestitvenih vrat bližje

Glavna pravila za montažne strukture so:

  • Pravilna izbira zapiral za model, ob upoštevanju teže in širine obstoječih vrat. Za olajšavo lahko uporabite evropsko standardno tabelo - EN 1154.
  • Na primer, za vrata do širine 75 cm in tehtanje do 20 kg zadostuje, da uporabite razred EN-1, s parametri 85 cm in 40 kg, kupite EN-2.
  •  Razred mehanizma je naveden v tehnični dokumentaciji. Za težka vrata, če naprave ni potrebnih potrebnih parametrov, lahko namestite dve zapiralni enoti, ki enakomerno porazdelijo obremenitev na njih;
  • Zagotovite, da je izbrana možnost mehanizma na voljo za namestitev;
  • Po vgradnji se bližina vrat ne nasloni na steno ali pohištvo;
  • Bliže in ročico je treba namestiti na ravno površino.

Kako namestiti vrata bližje, video prikazuje z vsemi odtenki.

Tesnejša namestitvena shema

Montažni algoritem zgornjega zapaha vrat je naslednji:

  • Izbere mesto namestitve vrat bližje, pri tem pa upošteva smer odpiranja vrat. Pri odpiranju vrat "na sebi" je ohišje naprave nameščeno v zgornjem delu vratnega krila s strani tečaja; "Od sebe" - telo je pritrjeno na okvir vrat in vzvod do vratnega krila. Z uporabo iste tehnologije se pritrdi zapiralni zatiči, ne glede na vrsto njihovega potiska - kanala ali vzvoda;
  • Priključni načrt ožičenja v razmerju 1: 1, do vrat bližje, do vratnega krila in vratnega pokrova. Skozi oznake papirja so označene vrtanje vrtine. Shemo je treba uporabiti glede na izbrano vrsto naprave;
  • Vdolbini v škatli in luknje za vrata na želeni premer. Pri izdelavi kovinskih vrat iz majhne debeline ali aluminijastega profila morate uporabiti posebne elemente za pritrditev ali bonki, kar bo preprečilo, da bi se kovina deformirala na mestu pritrdilnih delov;
  • Vijaki skozi izvrtane luknje pritrdijo strukturo telesa in ročico čevlja ali žlebičasto tirnico. Protipostavka ročice je pritrjena na telo bližje z vijakom, ročica v kolenu je priključena.
  • Označite in nastavite bližje;
  • Nastavljiva ročica kolena tako da je pod kotom na 90? na ravnino vratnega krila, kot je na sliki;
  • Sila za zapiranje vrat je nastavljena. Hkrati se vrata odprejo, prične se hitrost zapiranja in je z nastavitvenimi vijaki nastavljena na želeno vrednost;
  • Nastavljiva hitrost zapiranja vrat;

Pri nastavitvi naprave v načinu "dokhlop" morate jasno prilagajati silo in hitrost zapiranja vrat na dveh območjih: v razponu od 180? do 15? in od 15? na 0?. V končnem pasu bi morala biti hitrost in sila nekoliko večja, da bi bila vrata pravilno slamena, vendar se je treba izogniti velikim razlikam glede hitrosti;

  • Pri prilagajanju ni več mogoče odviti vijakov, da bi se izognili depresuriranju tesnejšega telesa in uhajanja olja, kar bo povzročilo okvaro naprave.

Postopek vgradnje tla bližje

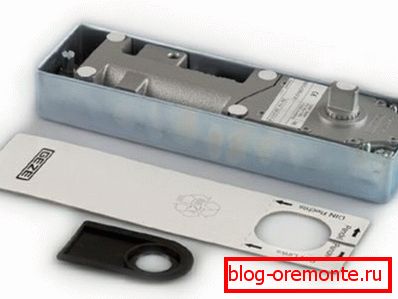

Tla bliže

Bližnji zunanji vrat sam po sebi odpira vrata z desno in levo verando ter z vrati.

Vrata so visi na posebnih tečajih. V tem primeru ima dno dvojno funkcijo: kot vratni tečaj in vzvod, je eden od njegovih koncev priključen na izhodno gred naprave, drugi pa na vratnem krilu.

Postopek namestitve bližnjih vrat vključuje:

  • Predloga za kartografsko kartico.
  • Talna obloga je pod vratom, na strani tečaja.
  • Ko je označevanje predloge nameščeno tako, da je os mehanizma z izboklino na eni navpični strani, zgornji rob vdolbine pa se nahaja pod škatlo in vrata za 3 mm.
  • Pri označevanju utora za nihala vrat je potrebno postaviti predlogo vzporedno in simetrično na krilo vrat.
  • Vdolbina v leseni tla je iztisnjena na globino 6 cm. V betonskem tlaku je potrebno uporabiti elektromehanske nože.
  • Bližje ohišje je vstavljeno v vdolbino. Razkorak med ohišjem in stenami vdolbine se napolni s cementno malto ali njenimi nadomestki.
  • Po strjevanju raztopine lahko namestite bližje.
  • Ohišje bližje je nameščeno v ohišju in je vnaprej pritrjeno z vijaki.
  • Pritrdjen zgornji tečaj za vrata. Navpična vodilna črta, ki poteka skozi njegovo osrednjo luknjo, mora s koničastim konico označiti sredino izhodne gredi strukture.
  • Ko pritrdite zgornji tečaj, se lahko majhna odstopanja nastavijo tako, da se vrata približajo notranjosti ohišja na 10 mm.
  • Če želite premakniti bližje telo, je treba odviti vijake na nasprotni strani vijakov, ki se nahajajo v bližini izstopne gredi.
  • Da bi telu dali želeni položaj glede na zgornji tečaj, se preveri njena vzporednost do vratnega krila. Za to nastavitev se uporabljajo štirje vijaki, dva na vsaki strani bližnjega telesa. Po končni namestitvi so pritrdilni vijaki zategnjeni.
  • Ščitnik za prah je nameščen na izhodni gredi konstrukcije, na tečajih pa je pritrjen vratni list.
  • Vijak nastavi želeno hitrost zapiranja vratnega krila. Ko obračate glavo v smeri urinega kazalca, se zapiranje vrat upočasni in proti njej - pospeši.
  • Okrasen zaščitni pokrov je pritrjen.
Načini namestitve bližje

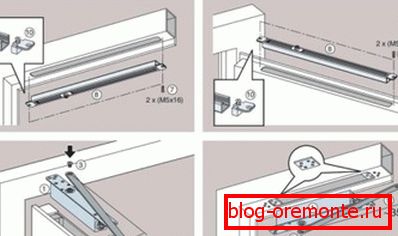

Shema namestitve po meri

Če imajo vrata nestandardne dimenzije ali veliko težo, se uporablja nestandardna bližnja instalacijska shema. Če želite to narediti, namestite dodatne pritrdilne trakove ali vogale. Njihova zasnova je v vsakem primeru razvita na mestu, ob upoštevanju vseh odtenkov.

Z nestandardno namestitvijo lahko uporabite naslednje možnosti:

  • Če je nemogoče pritrditi ročico na okvir vrat, vstavite dodaten montažni kot in vijake pritrdite v vodoravni ravnini. Vzvod je pritrjen na vogal iz notranjosti;
  • Na vogalu je postavljeno telo vrat bližje, ki je pritrjena na zgornji naklon vratne škatle, ročica pa je pritrjena na vrata;
  • Montažna plošča je nameščena na vratih, ki se raztezajo preko zgornjega roba plošče in na njej so pritrjena vrata. Na običajni način je vzvod pritrjen na okvir vrat;
  • Montažna viseča plošča je nameščena na okvir vrat, na kateri je nameščena bližnja vrata, ročica pa je pritrjena na vratno krilo;
  • Vrata so pritrjena na standardni način in vzvod je pritrjen na montažno ploščo.

Kateri je bolje, da bi dobili bližje vrata, ga namestite, je podrobno prikazan v videoposnetku v tem članku.

To je kratka tehnologija, kako namestiti vrata bližje. Da bi podaljšali življenjsko dobo naprave, med delovanjem ne bi smeli poskrbeti, da bi pri zapiranju vrat, zadrževanju ali zasegu.

Po vgradnji vrat bližje vratu je potrebno zaščititi konstrukcijo pred neposrednim dotikom z morebitnimi padavinami, da zaščitimo olje pred zmrzovanjem. Pravilna namestitev strukture in skladnost s preprostimi pravili med delovanjem zagotavljata dolgo življenjsko dobo vrat bližje vsakemu dizajnu.
