Šarnir vrat za mize: kako izbrati in kako namestiti

Običajni interni vratni verižnik za mize je primeren le, če so majhni in dovolj lahki - na primer iz tanke shtaketnika ali plastike. Težki les ali kovinski izdelki, ki jih ne drži.

Oglejmo si, kaj lahko uporabite, lahko opremite vhod na spletno stran.

Zgornji tečaji

V nasprotju z notranjim, pritrjenim na konec vratnega krila, so zunanji tečaji pritrjeni ali izvrtani na prednjo ravnino ali trakove. To je najstarejša vrsta nadstrešnic, namenjena za tipsko lesena vrata.

Oblikovanje in področje uporabe

Zgornji tečaji so namenjeni za obešanje lesenih krzn različnih oblik in uteži.

Eno "krilo" tečaja je lahko različnih dolžin, do celotne širine vratnega krila. V tem primeru postane del strukture vrat sam.

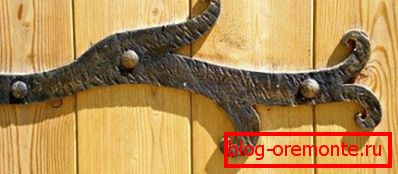

Stari kovanec

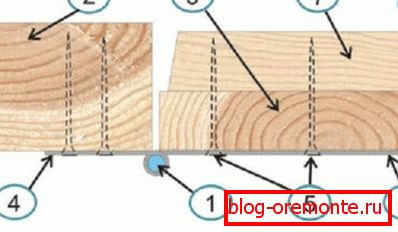

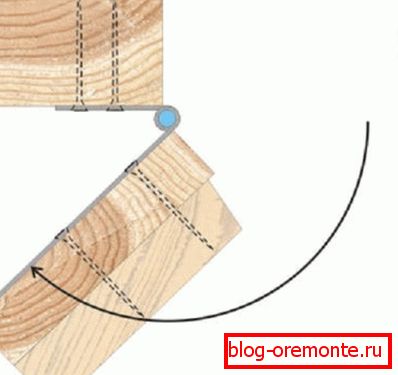

Zgornja zanka naprave in načelo njihovega delovanja:

V zaprtem položaju V odprtem položaju
  1. Vrtljiva os, okoli katere se vrata ali vrata vrtijo med premikanjem. Pritrdi se na eno od plošč zanke, zato ne deluje pod njo s pomočjo gravitacije;
  2. Stojalo za podporo vrat ali okvir za vrata;
  3. Vratno krilo;
  4. Fiksni del tečaja, pritrjen na drogu ali okvirju vrat;
  5. Pritrdilni elementi - vijaki ali žeblji;
  6. Premični del zanke, pritrjen na vratno krilo;
  7. Zategovanje vodoravne palice. Tečaji vrat za vrata so pritrjeni na njih na ravni takšne palice - še posebej, če je dolžina njihovega gibljivega dela manjša od širine platna.

Za referenco. Pred tem so bili zgornji nadstreški izključno ponarejeni in so bili pritrjeni na vrata z nohti. Zdaj so zlepljene zanke bolj pogoste, lažje in zanesljivejše pa jih lahko pritrdite z vijaki za samoprezanje.

Velikega pomena ni samo kakovost in zanesljivost teh elementov, temveč tudi njihov videz, saj se nahajajo odprto. Zato so ponarejeni tečaji še vedno zelo zahtevni, kljub dejstvu, da je njihova cena nesorazmerno višja v primerjavi s tovarniškim žigom.

Izbira in namestitev

Dolžina zank in njihova številka sta izbrana glede na velikost in težo čopiča. Daljši bo nosilec, več pritrdilnih lukenj na njem in večja teža, ki se bo ohranila, ne da bi se platno podleglo pod težo.

Kar se tiče teže, potem:

  • Za krpo do 40 kg sta dve nadstropji dovolj, ki se nahajajo na razdalji 15-20 cm od zgornjega in spodnjega roba;
  • Pri 40-60 kg potrebujete tri zanke že, in tretji je nameščen pod vrhom za 20-30 cm;
  • Če je platno težje od 60 kgPriporočljivo je, da ga obesite na štiri zanke, ki so nameščene na enaki razdalji drug od drugega.

Viseče vrata je enostavno ročno. Za to je prvi del zanke najprej pritrjen na splet.

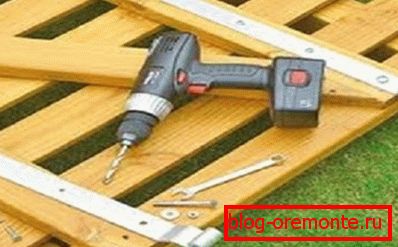

Montaža tečajnega dela zanke

Nato so vrata nameščena na mestu in pritrjena s klini, sponami ali drugimi napravami v konstrukcijskem položaju.

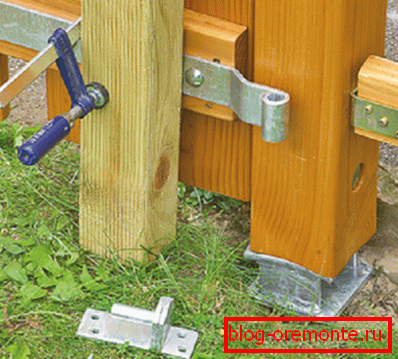

Namestitev vrat in pritrditev v pravilnem položaju

Po tem je drugi del krošnje pritrjen na drogu ali škatli.

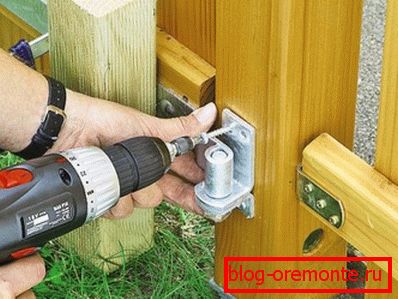

Pritrditev šarnirskega dela

Svet Če sčasoma se platno še vedno ohladi ali pa podporni drog spremeni svoj položaj, bo enostavno prilagoditi delo vrat. Dovolj je, da odvijete vijake, poravnate in ponovno privijte.

Varjeni tečaji

Kovinske vhodne plošče, kot tudi druge, so v kovinski okvir pritrjene na nosilce s posebnimi varjenimi tečaji.

Vrste

Varjeni šarnirji vrat za vrata se razlikujejo med seboj predvsem po velikosti in materialu. Poleg tega obstajajo razlike v obliki, oblikovanju in sposobnosti nositi določeno obremenitev.

V obliki so:

  • Cilindrični;
  • Šestkotni;
  • Teardrop.

Z oblikovanjem:

  • Običajno - z odstranljivim ali pritrjenim prstom;
  • Ballpoint - s kovinsko kroglico, ki omogoča enostavno odpiranje vrat z zmanjšanjem trenja v notranjosti zanke;
  • Obdrži - z ležiščem med obema polovicama izdelka.

Z obremenitvijo:

  • Enostavno;
  • Ojačan - z varjenimi ploščami, ki vam omogočajo bolj enakomerno porazdelitev obremenitve na zanki. Povečuje zanesljivost pritrditve vrat in povečuje življenjsko dobo krošenj.

Potrebno število zank

Splošne dimenzije varjenih tečajov in njihovo število se izberejo glede na težo vrat. Težje je, tem bolj morajo biti. Ali pa morajo biti sami močnejši.

Priporočeni znesek je naveden v tabeli:

Znamka in višina zanke, mm 610-4 (100) 610-5 (125) 613-4 (100) 613-5 (125) 500-4 (100) 500-5 (125) 401-4 (100) 700-4 (100) 700-5 (125)
Teža, kg
30 2
40 3 2 2
50 3 3 2
60 3 2
70 3 2
80 3 2 2
90 3 3 2
100 3

Montaža črtic na varjenih tečajih

Treba je takoj ugotoviti, da je to delo zelo težko narediti sami in preprosto je nemogoče, če nimate izkušenj. Varjenje je težko, dolgotrajno, nevarno za začetnika. Zato lahko namestitev izvedete samo, če prvič ne vidite in držite varilnega stroja v rokah.

Poleg njega, ne pozabite, da zaloge na elektrode, masko in osebno zaščitno opremo. In tudi potrebna orodja:

  • Kovinska krtača za čiščenje delovnih površin iz umazanije, rje, stare barve;
  • Mlin za odstranjevanje zvarov;
  • Merilni trak ali ravnilo, svinčnik;
  • Stopnja gradnje;
  • Objemke ali druge naprave za pritrjevanje delov.

Svet Pred začetkom vgradnje mazalne vijake na vratih mazate z mastjo ali drugim mazivom. In področja, na katere bodo varjene, čista rje ali barve.

Nato morate na vratnem listu označiti, odvisno od števila tečajev. Zgornji in spodnji del ne sme biti daljši od 15-20 cm od roba.

To je veliko bolj priročno, da jih varimo, ko so vrata in škatla v vodoravni legi.

Podroben opis postopka je prikazan v tabeli:

Slika Opis

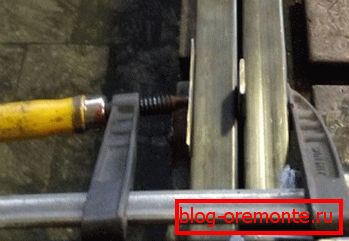

1. korak Položite vrata ali okvir in podporni stolpec na vodoravni ravnini, tako da med cevmi, na katere bodo varjeni tečaji, dosežena reža 3-4 mm. Da bi to naredili, položite med seboj distančnike kovinskih kosov ali odpadne kroge iz brusilnika in objemite spone.
2. korak Po varilni liniji povlecite črto, vzporedno z robom na nosilni cevi, in jo pritrdite s črtami ali dolžino cevi.

Lahko pritrdite spone, ali pa zgrabite točkovno varjenje.

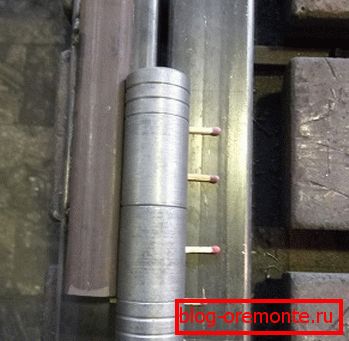

Postavite zanko blizu palice, pod njim postavite tekmo ali kosove žice, da zagotovite očiščenje.

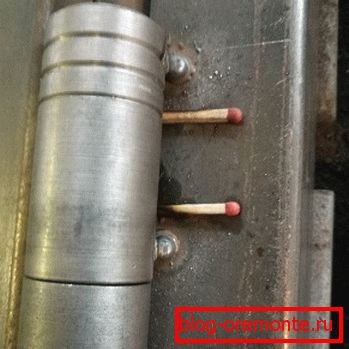

3. korak Držite valj, pritisnjen na palico, zgrabite svojo zgornjo polovico na dveh mestih do okvirja cevi.

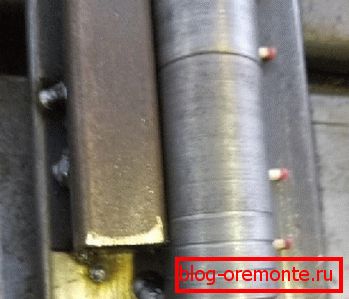

4. korak Potem zgrabite spodnji del in odstranite / odrežite začasno vrstico.

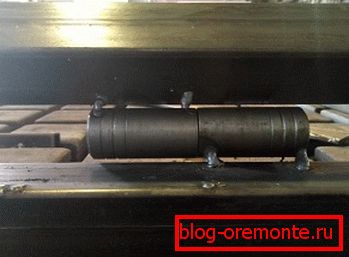

5. korak Odstranite spone, ki držijo vrata in škatlo skupaj, in preverite potezo rezila.

Če je vse normalno, znova privijte distančnike in spone, da jih temeljito zavarite.

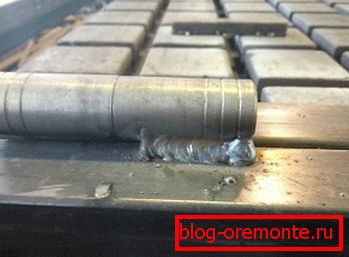

6. korak Oba šiva zavrite z neprekinjenim varjenjem.

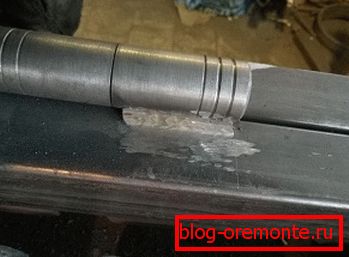

Korak 7 Spustite šive z mlinčkom, tako da še ni nobenih ustnic.

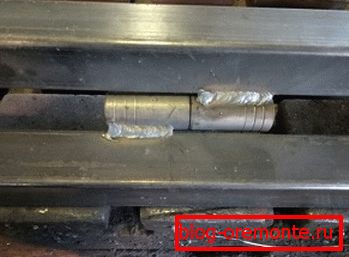

8. korak Odprite vrata in zavrite šive na hrbtni strani. Odtrgajte jih.

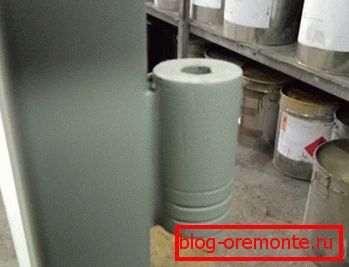

9. korak Da bi oblikovanju zasnovali popoln estetski videz, ga primejo in ga barvajte.

Za referenco. To je samo ena od možnosti. Vsak varilec ima svoje skrivnosti, kako zagotoviti enotne reže med tečaji in okvirjem, kako jih razporediti po isti vertikalni osi itd. Oglejte si nekaj videoposnetkov in izberite najustreznejši način.

Če so postaje za karto že nameščene, se namestitev izvaja z drugo tehnologijo. Navodilo priporoča, da najprej natančno označite in zvarite zgornje dele tečaja na krilo vrat.

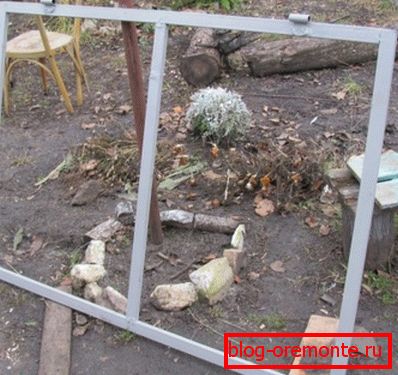

Vratni okvir z varjenimi tečaji

Po tem, kot pri nadzemnih nadstropjih in leseni wicket, je krilo nameščeno v odprtino in ga pritrdimo s pomočjo oblog in klin. Višina vgradnje in biti v isti ravnini s škatlo se preverja glede na raven stavbe.

Nato se spodnji del vstavi v zgornji del zanke in njen položaj je označen na podpornem polu s kredo ali konstrukcijskim svinčnikom. Ali pa takoj zažene na dveh mestih s točkovnim varjenjem.

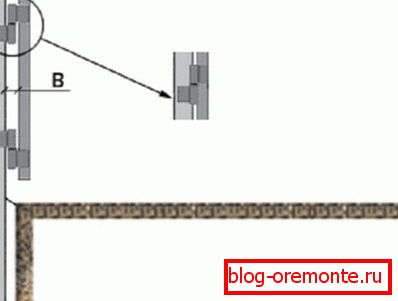

Shema za montažo zanke

Zgrabite vse zanke, morate odstraniti klini in obloge ter preveriti napredek vrat. Šele potem lahko izvedete navpične trdne šive.

In potem je vse enako: notranji šivi se kuhajo, očistijo jih, nato pa celotno strukturo pobarvamo v izbrani barvi.

Zaključek

Zdaj veste, kaj so vrata tečaji za vrata in v katerih primerih uporabite to ali drugo vrsto. In če želite, lahko namestite sami. Še lažje bo to narediti po pozornem gledanju videoposnetka v tem članku, pa tudi drugih video posnetkov, ki jih izdelajo izkušeni gradbeniki in varilci.
