Vrata za zapiranje vrat - vrsta naprave, izbira, namestitev

Nihče ne všeč, da bi uničil vrata, ampak ga je treba tesno zapreti, da bi se izognili iztoku toplote iz sobe. Za brezkompromisni postopek je nameščena bližina vrat.

Tovrstni načrti nadomeščajo namestitev vratnih vzmeti, ki zapiranje vrat ustvarja veliko hrupa. Vrste naprav, njihove funkcije in načini namestitve spodbujajo članek.

Naprava in princip delovanja zapiral

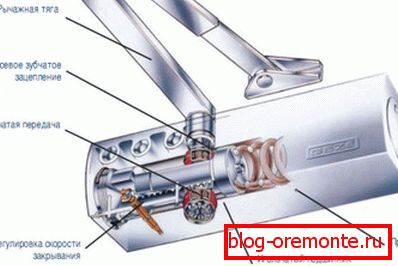

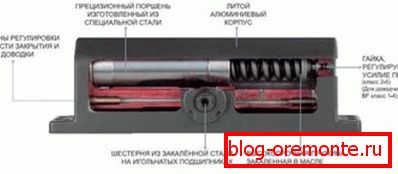

Tesnejša naprava

Glavni del katerega koli bližjega je močnostna vzmet, ki vstopa v cilinder v bližino. Pri odpiranju vrat se stisne, nabira energijo in ob sproščanju vrne vrata v začetno zaprto stanje.

Za gladko zapiranje odprtine v bližjem je oljni šok. Vgrajeni sistem ventilov olajša pretok olja pri odpiranju vrat iz ene komore v drugo in pri zapiranju.

Z njihovo pomočjo se regulira hitrost premikajočega olja in s tem hitrost zapiranja vrat. Potrebna gladkost postopka daje viskoznost tekočine, ki absorbira udarce, kar prispeva k tihnemu zapiranju vrat.

Zasnova bližnjih vrat ima lahko enega ali več amortizerjev, ki ne spreminja bistva naprave. Delovni vzmet v različnih izdelkih je odvisen od njegovega mehanizma, ki določa vrsto bližine.

Odvisno od zasnove pri namestitvi rejcev za rejo lahko rešimo več težav:

  • Prilagodite hitrost zapiranja v dveh razdaljah - s pospeškom, ko so vrata zaprta.
  • Zaščitite platno pred udarci v oviro.
  • Po odprtju vrat zaščitite vrata.

Vrste naprav

Vrste zaključnih vrat so razvrščene po lokacijah, ki so lahko:

  • Na vrh. Nameščen na vrhu vratnega krila. Različna vrsta pogona:
  1. ročico, v oblikovanju uporablja vzmeti vzmeti in hidravlični bat, ki se nahajajo v ločenih predelih. To so precej preproste naprave, ki nimajo možnosti nadzora nad gibanjem vrat ali drugih sprememb. Povpraševanje po težkih vratih;
  2. zrezek. To je najpogostejša zasnova, ki sestoji iz orodja zobnika, ki se dotika bata in premika po osi, ko so vrata odtrgana. Ko je odprta, se bližnja vrata premikajo v lok. Del ročice, privitega v ohišje naprave, je nameščen pravokotno na zobniško prestavo, katere os se premakne navpično skozi zapiralo vrat. Zobje zob ubirata batne zobe. Ko se premika vzdolž osi, prestavi bat v vodoravnem položaju in pritrdi vzmet. Energija se nabira na enak način. Zapiranje vrat sprosti vzmet, ki pritiska na bat v nasprotni smeri, vrti, prestavlja ročico za premik vratne konstrukcije, zapiranje vrat;
  3. z drsnim drogom. To ni najuspešnejša različica modela, v kateri ni nobenega ramena za prenos velike sile, kar vodi do neustreznega delovanja mehanizma;
  4. odmična gred. Žleb, ki ima videz simetričnega ali asimetričnega srca, služi tudi kot os. Ko se vrata odprejo, element enakomerno stisne vzmet z odprtinskim batom. Pri zapiranju se vzmet razširi, bočni bat se premika v nasprotni smeri, vrne odmik v prvotni položaj, vrata se upočasnijo z zavornim batom.

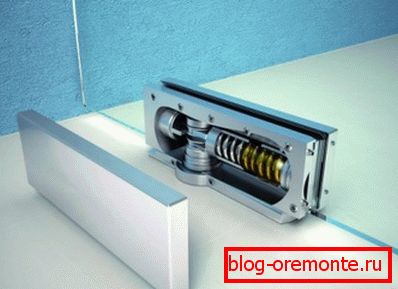

  • Zapirala vrat. Nahaja se v tleh. V fazi gradnje je treba upoštevati namestitev bližje te vrste. Masa vrat ima spodnjo os, ki se premika v smeri druge osi vrtenja.

Oblika bližnjega se uporablja za vrata, ki tehtajo do 300 kilogramov.

  • RAMS. Ta zasnova je vgrajena v ogrodje ali okvir vrat, njeno načelo delovanja pa je enako kot zapiralo tal. V tem primeru maso vrat podpira podpora, ki je vgrajena v tla. Vrtenje z osi vratnega vratca se prenaša na vratni vrat skozi vzvod, vgrajen v vrata od zgoraj. Ko se vrata odprejo z vzvodom, se vrti os srca. Odvisno od smeri pri odpiranju vrat, začne pritisniti na enega od valjev, ki stisne oba vzmeti. Ko zapremo vrata, celoten proces gre v nasprotni smeri.

Glede na zasnovo izdelka so razdeljeni na:

  • Linearno. V takem bližnjem okolju ni nobenega kolena ali podrobnosti za nastavitev izdelka.
  • Koleno. Pri dizajnu je "koleno", platno, ki štrli med premikanjem. To so najbolj zanesljive in enostavne naprave med mehanizmi vzvoda. Na voljo sta dva načina:
  1. ohišje pogonskega mehanizma je nameščeno na vratnem krilu, vzvodna naprava pa je nameščena na škatli;
  2. možna in obratna možnost montaže.

Klasifikacija mehanizmov

Da bi se seznanili z obstoječimi zapiralnimi vrati v Rusiji, je potrebno preučiti GOST 5091-78. Glavna merila, na podlagi katerih se izberejo vrata, so tehnične značilnosti ali napor, ki ga oseba uporabi pri zapiranju vrat.

Po GOST 5091-78 so vsi zapiralci vrat razdeljeni v 7 razredov:

  • EN1. Uporablja se za krila širine 750 milimetrov in tehta do 20 kg.
  • EN2. Idealna naprava za tkanine s širino 850 milimetrov in tehta do 40 kg.
  • EN3. Instrumenti za širino lista 950 milimetrov, tehta do 60 kg.
  • EN4. Namenjen je za platna, katerih širina je 1,1 metra in tehta do 80 kg.
  • EN5. Montiran na širini krila 1,25 m, tehta do 100 kg.
  • EN6. Prilagoditve tega razreda so izdelane za vrata 1,4 metra široka in težka do 120 kg.
  • EN7. Takšni mehanizmi so idealni za platna širine 1,6 metra, tehta do 160 kg.

GOST 5091-78 označuje silo, ki jo je treba uporabiti pri zapiranju vrat, merjeno v Nm (Newtonometers). Podjetje "Vrata bližje" v svojem potrdilu o sproščenih izdelkih kaže na prizadevanja v Nm. Hkrati so lahko modeli mehanizmov ene vrste in nastavljivi, z možnostjo prilagajanja uporabe sile pri odpiranju vrat.

Poleg tega GOST 5091-78 zagotavlja navodila za zapirala vrat za njihovo delo, pri čemer upošteva temperaturno območje delovanja. To je posledica dejstva, da olje, ki se uporablja za mazanje strukture, spreminja svojo viskoznost pod vplivom temperature. Za zunanjo uporabo je priporočljivo namestiti naprave proti zmrzovanju, ki uporabljajo olje z nizko temperaturo in posebne žleze, ki jih vsebuje certifikat izdelka.

GOST 5091-78 označuje drugo značilnost, ki jo je treba upoštevati pri izbiri vrat bližje vratu - prenos vrtljivega momenta.

Izbira naprave

Nasvet: Preden se odločite za bližje vrata, se morate seznaniti z normami, ki določajo prizadevanja, ki jih razvijejo zapirala vrat, ko jih uporabljate. Ustrezajo evropskim standardom.

Velika moč bližnjega ustreza višjemu razredu.

Na primer:

  • Izdelek iz najvišjega razreda je izbran za namestitev na oklepnih kovinskih vratih.
  • Nizki razred bližje je nameščen na lahkem vratnem izdelku.
  • Konstrukcije 3-5 razredov se uporabljajo za enostavna vhodna vrata, nameščena v notranjosti.

Pri izbiri bližje se upoštevajo parametri vrat, upoštevajo se zunanji dejavniki, na primer:

  • Pri delu s čelnimi vrati, ki so pogosto izpostavljeni bočnim obremenitvam vetra, mora biti krilo vrat opremljeno z visokokakovostnimi izdelki, kar poveča življenjsko dobo vrat.

Nasvet: Če velikost in teža vrat lahko uporabljate dve različni vrsti izdelkov, bi morali dati prednost visokokakovostnim elementom, kar zagotavlja večjo varnostno varnost in s tem daljše delovanje naprave.

  • Pri izbiri izdelka ni treba upoštevati le moči. To ne kaže vedno težkega bremena, ko je nameščen na vratih. Če je na vratih PVC nameščena takšna vrata, se bo ustvarila dodatna obremenitev na tečajih, zaradi česar se bodo hitro obrabili.
  • Plastična vrata z močnimi elementi se odpirajo težko, kar pomeni, da pri uporabi vrat pride do dodatnega neugodja.
  • Pri izbiri bližnjih vrat za vrata je treba upoštevati njegovo odpornost proti zmrzali. Obstajajo modeli, ki delujejo pri ekstremnih temperaturah, od (-45 ° C) do (+ 70 ° C).
  • Pozornost se opozarja na hitrost premikanja vratnega sistema. Na primer, za protipožarne objekte morajo naprave imeti veliko hitrost zapiranja, in če se uporabljajo v domu, se daje prednost počasnemu zapiranju, še posebej, če so v hiši otroci in starejši. Na javnih mestih je bolje namestiti naprave s funkcijo zaviranja odprtine, kar preprečuje, da bi krilo zadelo steno.

Za poznavanje kupca z dodatnimi možnostmi izdelka je na voljo certifikat o bližnjih vratih. Njena prisotnost je zagotovilo, da je kupljeni izdelek kakovosten.

Namig: pri izbiri naprave vprašajte o certifikatu. To bo zagotovilo večje zaupanje, da bo izbrana naprava delovala že več let.

Pregled popularnih zapiral

Spodaj je pregled zapiral vrat najbolj znanih tujih proizvajalcev visoko kakovostnih izdelkov:

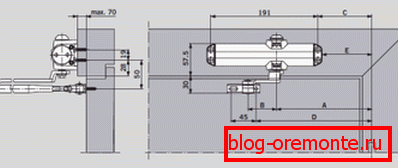

  • Vrata Closer Dorma. To je mehanizem nemškega podjetja, katerega značilnost je prisotnost drsne vleke. Ta zasnova vam omogoča, da skrijete koleno vlečnega mehanizma in ne pokvarite videza vrat.
Dorma bliže
  • Zapirala vrat DC-100. To je mehansko-hidravlična naprava za odpiranje vrat, ki tehtajo do 100 kilogramov. Lahko deluje v območju obratovalnih temperatur od (-35 ° C) do (+ 60 ° C), ima dve hitrosti gibanja.

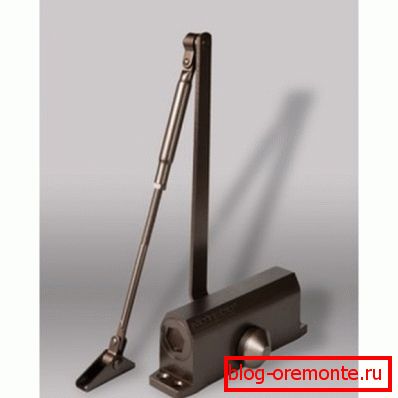

NOTEDO Company Closer
  • Vrata bliže 80 kg od družbe Abloy. Njegovo podjetje proizvaja iz Finske. Največja teža vrat do 80 kilogramov. Model ima priročen mehanizem za prilagajanje mehanizma. Dizajn ima neodvisen ventil, ki omogoča nemoteno gibanje vrat.

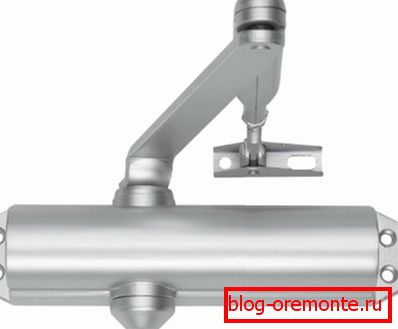

Abloy Closer
  • GEZE Door Floor Closer ne vidno in zanesljivo zapira vrata nihala in s poudarkom. Sistemi so na voljo za težke ventile in nizke teže. Zapirala se lahko namestijo na ognjevarna in dima zaščitna vrata.
Tla bliže
  • Vrata bliže do 30 kg. Vzmetno obremenjeno mehansko bližje za vrata DS19 služi za gladko zapiranje konstrukcij, ki tehtajo do 30 kg. Odlikuje jih ena hitrost premikanja vrat, nastavitev z enim vijakom. Uporablja se za vrata, ki so široki do 75 centimetrov. Cena izdelka je najmanjša.
Zaprite do 30 kg

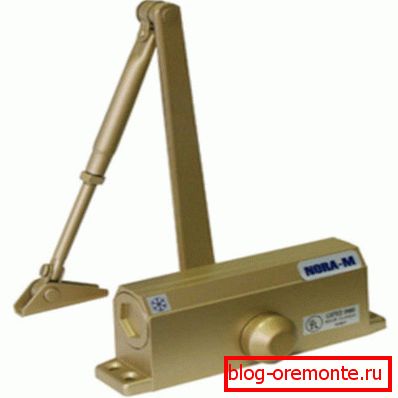

  • Vrata bližje "NORA-M". Najmanjše število ciklov odpiranja in zapiranja vrat je 500.000-krat, garancija na vseh modelih pa velja 5 let. V območju blagovne znamke so zapirala vrat "NORA-M", katerih značilnost omogoča pritrditev platna v odprtem položaju. Če želite zapreti vrata, morate platno postaviti pod kotom 90 °, nato pa se začne zapreti. V takih modelih je nastavljena hitrost zapiranja konstrukcije in hitrosti njenega dokhlopa.
Prodajalne blagovne znamke

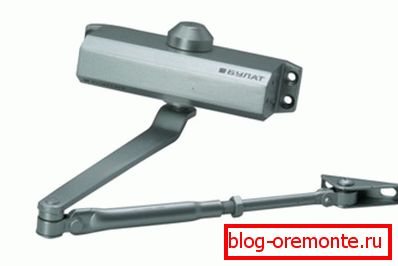

  • Vrata bližje "Bulat", je namenjen za gladko, samodejno zapiranje vrat. Uporablja se za plastične, lesene in kovinske strukture platna. Funkcije naprav: nastavitev hitrosti zapiranja vrat, nastavitev hitrosti končne obdelave. Temperaturno območje uporabe je od (-35 ° C) do (+ 50 ° C). Največja širina vrat - 1,2 metra.
Closeter podjetje
  • Zapirala za vrata K-Dom. Združuje podjetje iz Južne Koreje. Dizajn ima standardni vzvod. Služi za gladko zapiranje vrat vrste vesla. Navodila za montažo v ruski, žleze so izdelana v Nemčiji, ima gred povečan premer, posebno olje pa omogoča odpornost proti zmrzovanju, lahko deluje v območju od -45 ° C do + 50 ° C.
K-Dom bližje

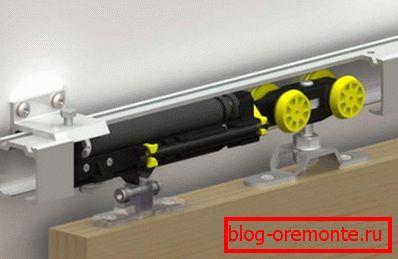

  • Zapirala vrat za drsna vrata. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Koristi и недостатки устройства таких конструкций приведены в таблице:
Koristi Slabosti
  • Vpliv rezila na okvir vrat pri zapiranju odprtine se izloči.
  • Samodejno zapiranje vrat zagotavlja varnost toplote v prostoru in odpravlja prodor hrupa v prostor.
  • Sposobnost nadzora hitrosti gibanja vrat.
  • Varno delovanje.
  • Dolga življenjska doba drsnega mehanizma.
Glavna pomanjkljivost uporabe takšnih modelov je prisotnost štrlečih vzmetnih zatičev, za katere je enostavno ujeti in zlomiti napravo. Da bi to preprečili, je treba izdelek postaviti na najvišje možne točke, vendar to lahko zmanjša moč strukture.
Drsna vrata bližje

Montažni mehanizem

Pri nakupu izdelka, ki bo nameščen na vratih z lastnimi rokami, morate upoštevati, da mora komplet vključevati:

  • Bližje.
  • Krmilo vzvodov.

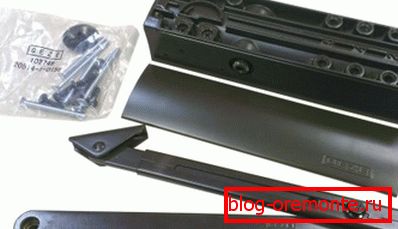

Komplet naprave
  • Strojna oprema za pritrdilne elemente.
  • Shema ali risbe bližnjih vrat za montažne konstrukcije.

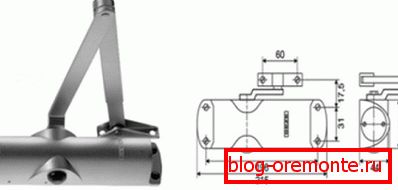

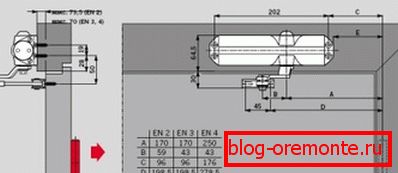

Shema namestitve mehanizma

Na vhodni enoti je mogoče namestiti pritrdilne elemente: na škatli in na platnu, odvisno od namena strukture vrat.

Namestitev je:

  • Notranji kot na sliki. To je najpogostejši način namestitve struktur za zunanja vrata, medtem ko je izdelek nameščen na vratih.

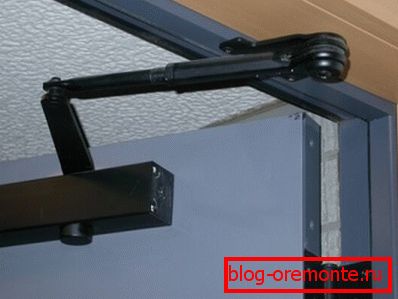

Notranja namestitev bližje
  • Na prostem

Celoten diagram namestitve, ki je vključen v kompletu, vam omogoča, da namestite dodatno opremo z visoko kakovostjo in se izognete napakam med namestitvijo.

Za to:

  • Namestitvena shema se prikaže na vratih.
Sestavite namestitveni program
  • Nadaljnji ukrepi se izvajajo v skladu z navodili, ki jih nudi navodilo:
  • Markup je končan.
  • Izvrtane luknje.
  • Primer je priložen.
  • Namestite vzvod.

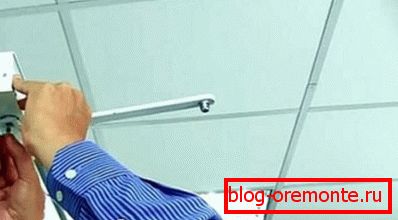

Mehanizem pritrditve

To sta dve polovici, med seboj povezani z nitmi.

  • Vzvod je nastavljiv po dolžini, ki določa kot odprtine vrat, približno 90 °.
  • Pri pravilni vgradnji vseh konstrukcijskih elementov bo naprava brezhibno delovala.

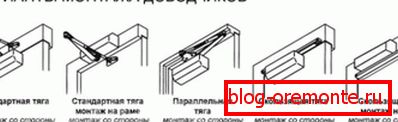

Primeri montažnih konstrukcij

Podrobnejša namestitev zapirala prikazuje videoposnetek v tem članku.

Prilagodljiva nastavitev

Pravilna nastavitev nameščenih elementov se lahko izvede, če pogledate vijake, ki so del zasnove za nastavitev.

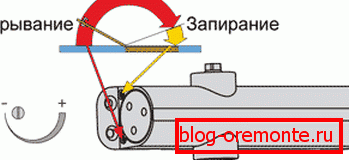

Diagram konfiguracije naprave

Veliko modelov ima posebne vijake, ki se nahajajo na okrasnem pokrivalu njihovega ohišja. Na nekaterih so vijaki nameščeni na sprednji strani ohišja in so označeni z 1 in 2. Vijak 1 prilagaja spremembo odprtine kota vrat, lahko doseže 180 °. Vijak 2 spremeni hitrost zapiranja krila.

Pri prilagajanju vrat:

  • Kot odpiranja vratnega krila je od 90 ° do 180 °.
  • Pospešek zapiranja se prilagodi z nastavitvijo vijaka 2.
  • Vrata se odprejo do delovnega kota in se sprostijo.
  • Vrtenje vijaka 2 omogoča nastavitev gladkosti vratnega krila pri zadnjih 15 °, da se zagotovi zanesljivo zapiranje.
  • Veliko truda pri izvajanju prilagoditve ni vredno.
  • Po 1/4 vrtljaju vijaka se vrata zaprejo z opazno upočasnitvijo.

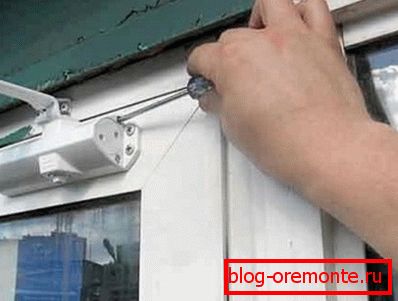

Prilagodljivo prilagajanje

Bliže se lahko uporablja dlje časa, če se bo nastavitev redno izvajala. Upoštevati je treba, da lahko prisilno zaklepanje vrat za zračenje in podpiranje z različnimi predmeti povzroči povečanje obremenitve žlez in bližnjega bata.

To bo povzročilo iztiskanje olja iz telesa in izstop iz bližje navzdol. Če želite odgovoriti na vprašanje, kako pravilno zapolniti vrata, vam bo pomagal samo strokovnjak. Vsaka oblika ima svoje značilnosti.

Skrbi za vrata bližje

Razporeditev mehanizmov

Če želite čim bolj povečati življenjsko dobo vrat, morate ohraniti zdravje tega mehanizma, redno preverjati stanje svojih glavnih delov:

  • Da bi se izognili težavam pri pojavu korozije, je treba za nemoteno vožnjo opraviti redno obdelavo kovinskih delcev in njihovo mazanje.
  • Potrebno je občasno prilagajati nastavitve v skladu s parametri vrat.
  • Nič ne morete postaviti pod odprta vrata.
  • Ne morete potegniti vrat "do", da bi pospešili ta proces.
  • To je kontraindicirano, da bi "pomagalo", da se vrata zaprejo in jo držijo.

Ne glede na to, ali bo vgrajena bližina vrat ali katera koli druga vrsta, s pravilno namestitvijo in delovanjem take naprave boste lahko nadzorovali postopek odpiranja in zapiranja vrat. To bo preprečilo, da bi steklo lomilo in včasih stene padle iz hiše pri nameščanju kovinskih vrat.
